Rohrkonsolen / Wandkonsolen

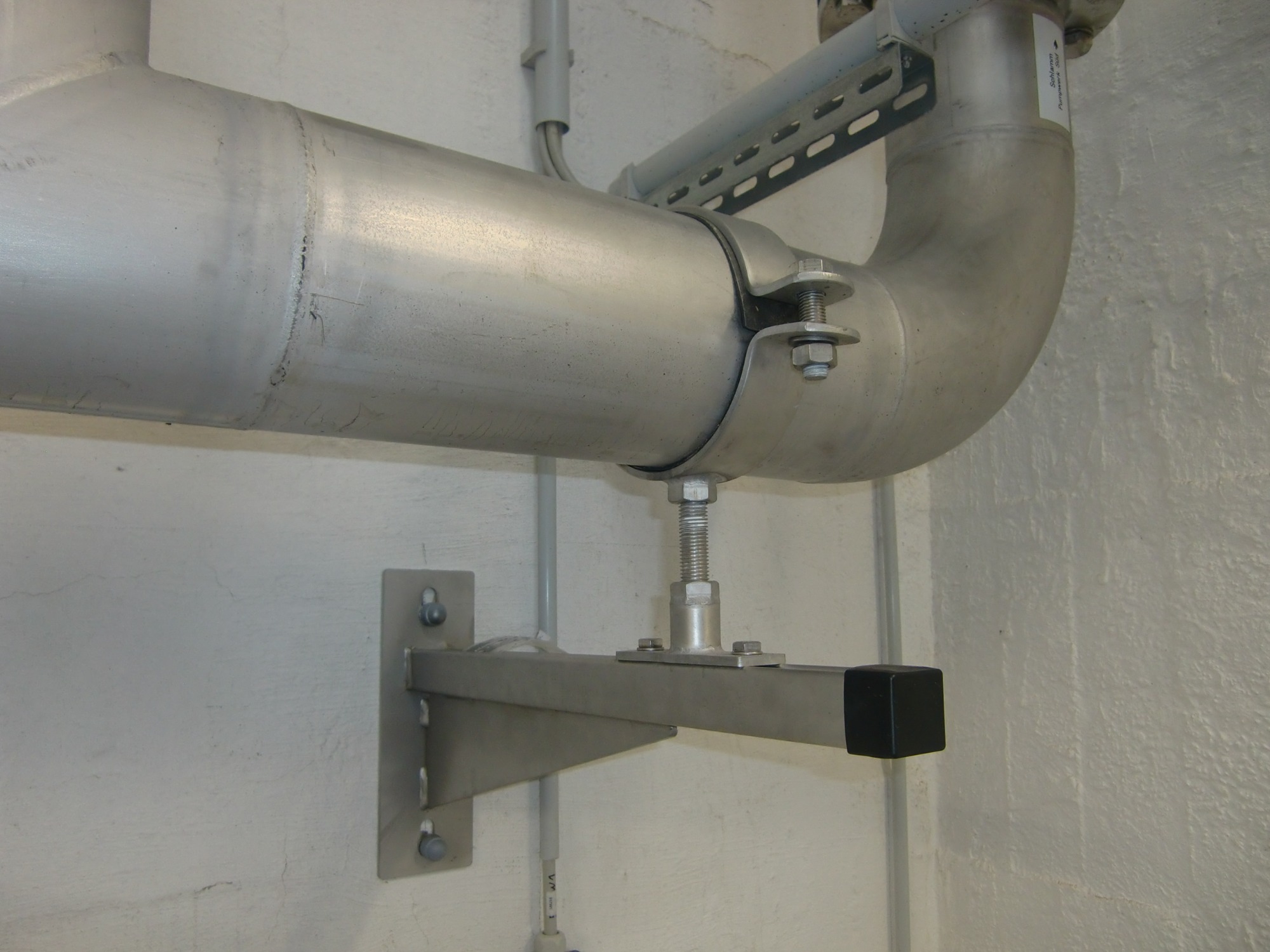

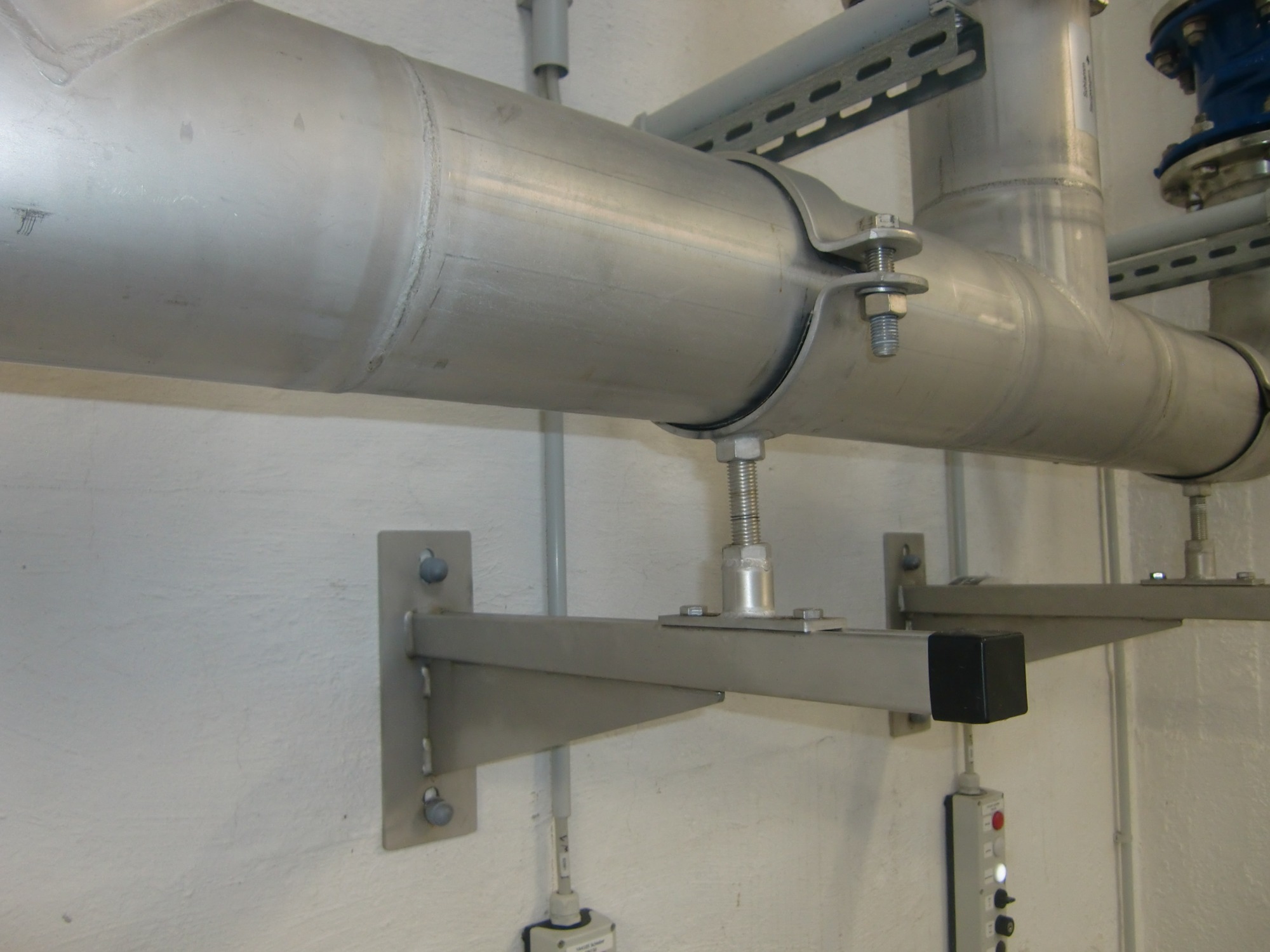

Rohrkonsolen dienen als stabile Halterungen zur sicheren Aufnahme und Befestigung von Rohrleitungen. Sie gewährleisten eine zuverlässige Lastabtragung sowie einen festen Halt der Rohre an Wänden, Decken oder Böden. Rohrkonsolen sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anforderungen in der Industrie, Gebäudetechnik und im Anlagenbau gerecht zu werden. Sie ermöglichen eine einfache Montage und tragen zur Langlebigkeit und Funktionalität der Rohrsysteme bei.

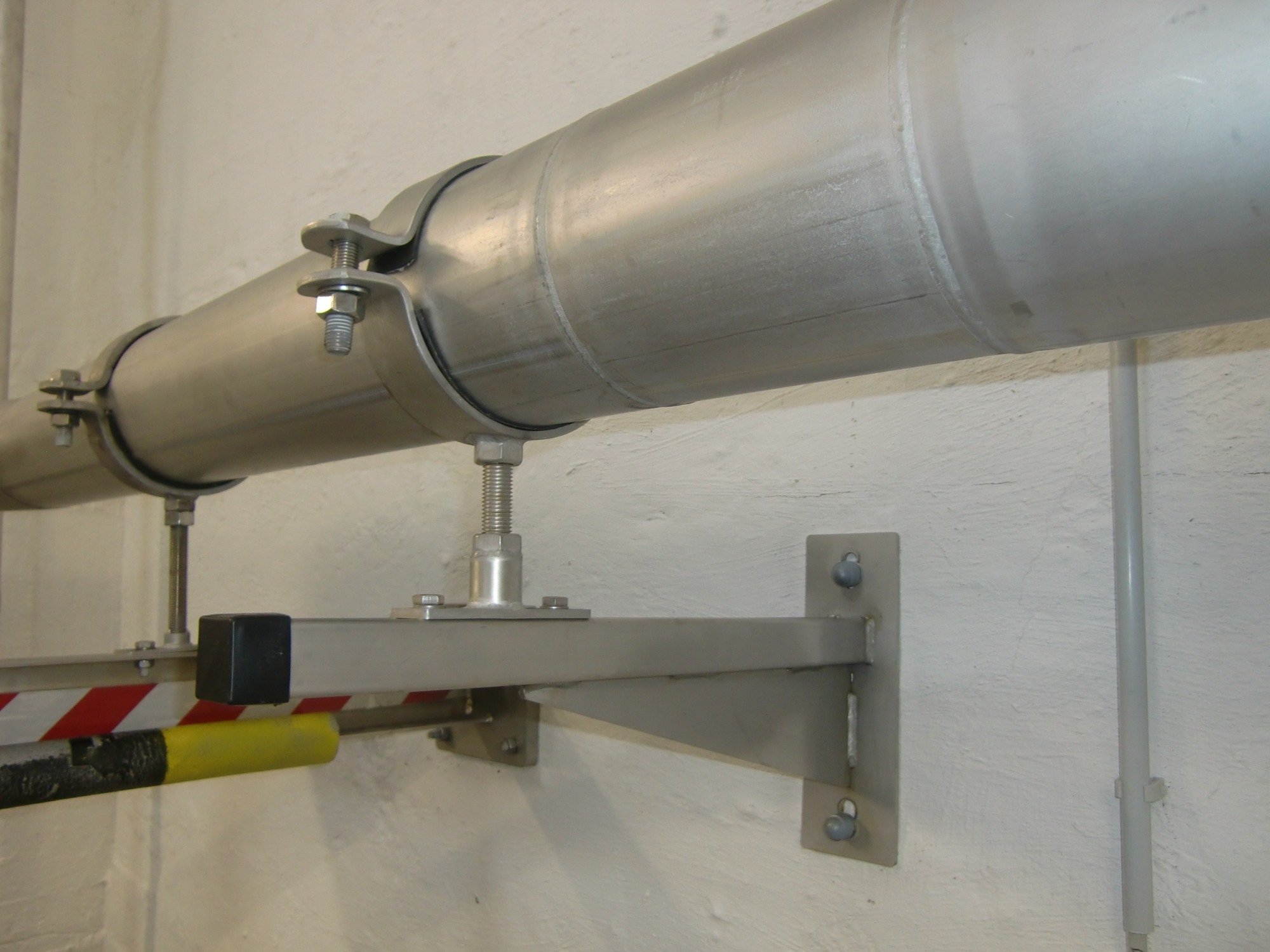

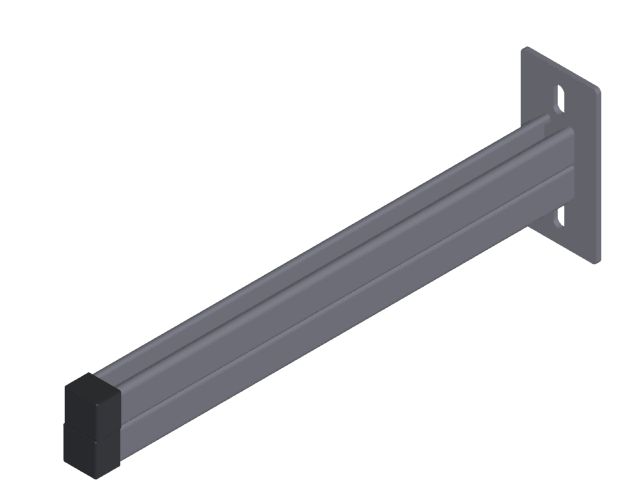

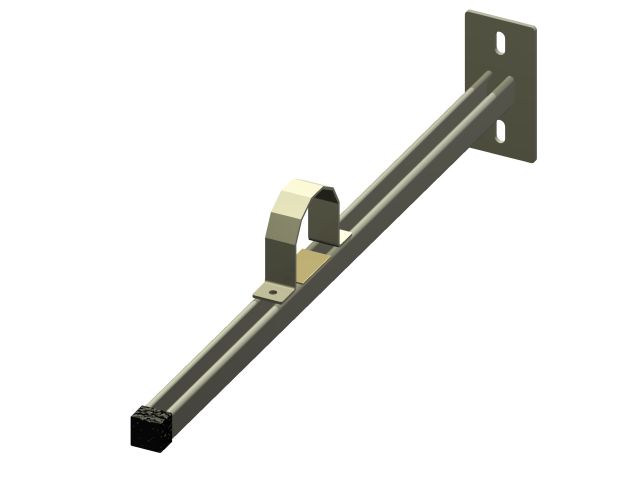

Rohrkonsolen RK10
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
Technische Daten:
Geeignet für:
- mittlere Belastung gem. u.s. Tabelle
-Boden-,Wand–oder Deckenbefestigung
Ausrichtung:
- H—Horizontale Ausführung (aus Auflager)
- V– Vertikale Ausführung (Steigleitung)
Profil:
1x C42x42x2,5mm
Befestigung:
Platte 200x100x6mm
2x M12—Lochabstand 130mm
Werkstoff:
1.4301
1.4571

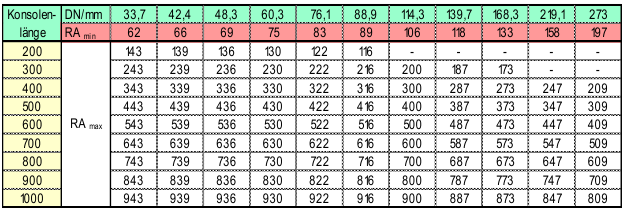

Rohrabstand:

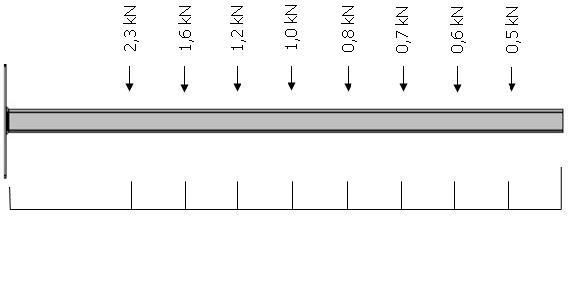

Belastung:

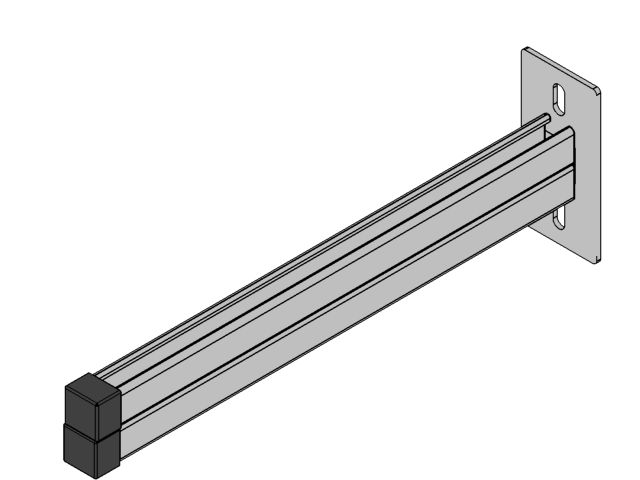

Rohrkonsolen RK15
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus 2 an einander geschweißten C-Profilen, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
Technische Daten:
Geeignet für:
- mittlere Belastung gem. u.s. Tabelle
-Boden-,Wand–oder Deckenbefestigung
Ausrichtung:
- H—Horizontale Ausführung (aus Auflager)
- V– Vertikale Ausführung (Steigleitung)
Profil:
2x C42x42x2,5mm
Befestigung:
Platte 200x100x6mm
2x M12—Lochabstand 130mm
Werkstoff:
1.4301
1.4571
Rohrabstand:

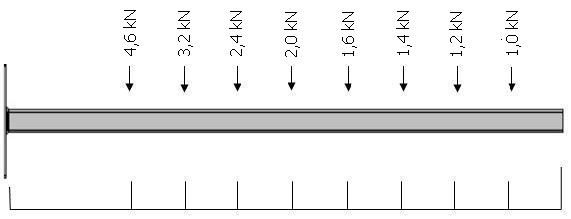

Belastung:

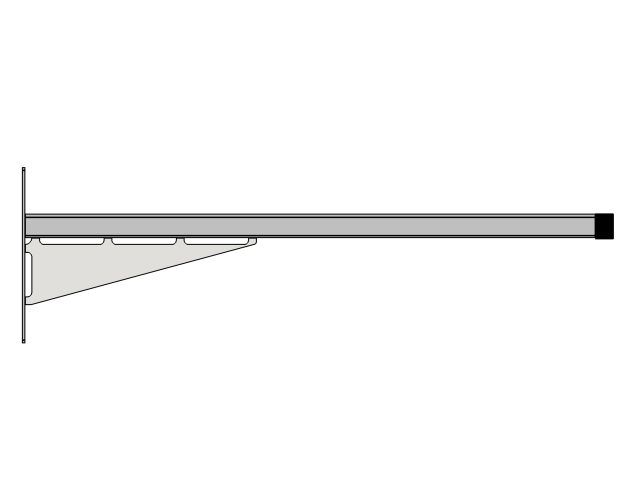

Rohrkonsolen RK20
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
Technische Daten:
Geeignet für:
- mittlere Belastung gem. u.s. Tabelle
-Boden-,Wand–oder Deckenbefestigung
Ausrichtung:
- H—Horizontale Ausführung (aus Auflager)
- V– Vertikale Ausführung (Steigleitung)
Profil:
1x C42x42x2,5mm
Befestigung:
Platte 300x100x6mm
Stegblech 400x114x6
2x M12—Lochabstand 130mm
Werkstoff:
1.4301
1.4571
Rohrabstand:

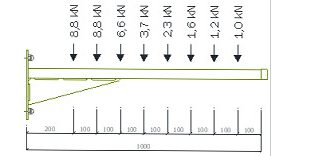

Belastung:

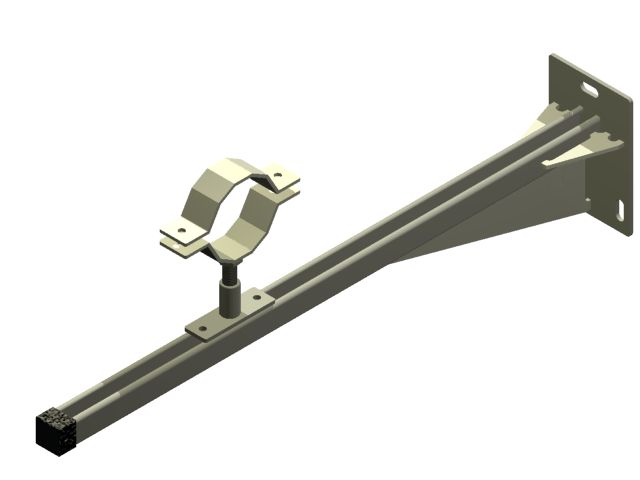

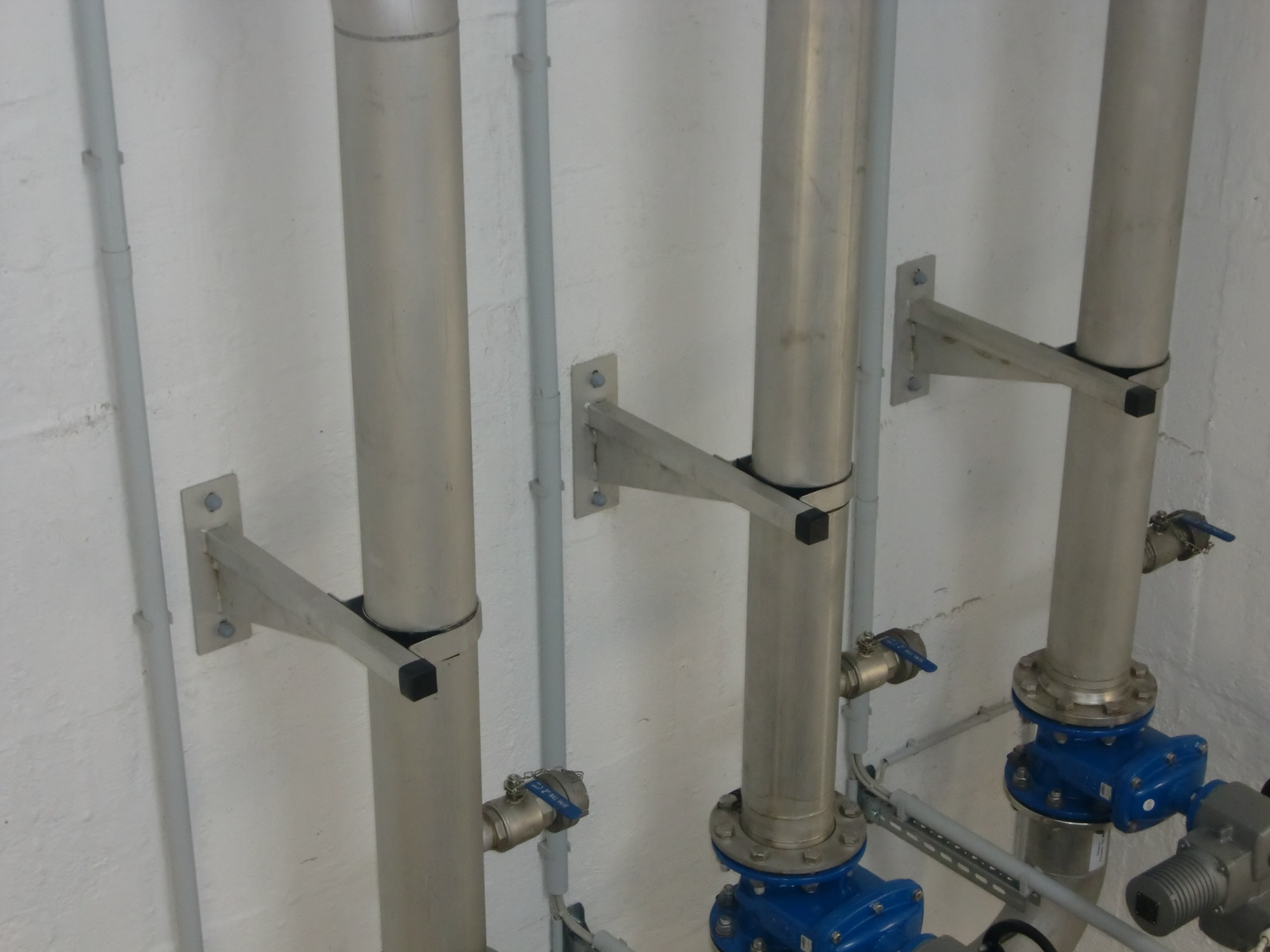

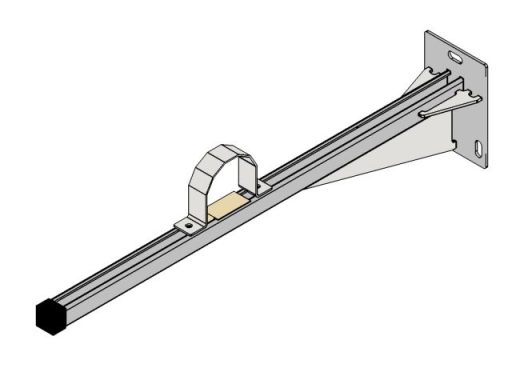

Rohrkonsolen RK30
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
Technische Daten:
Geeignet für:
- mittlere Belastung gem. u.s. Tabelle
-Boden-,Wand–oder Deckenbefestigung
Ausrichtung:
- H—Horizontale Ausführung (aus Auflager)
- V– Vertikale Ausführung (Steigleitung)
Profil:
1x C42x42x2,5mm
Befestigung:
Platte 300x200x6mm
Stegblech 220x150x6mm
seitl. Stegplatte 43x114x6mm
3x M12—Lochabstand 130mm
Werkstoff:
1.4301
1.4571
Rohrabstand:
Belastung:
Rohrkonsolen RK40
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
Technische Daten:
Geeignet für:
Typ D - Decken und Bodenbefestigung
Typ K - Befestigung auf VA Pro - Konsolen
Aufnahme Rohrschelle:
- M12, M16, M20
Befestigung:
Platte 200x100x6mm
Gewindemuffe M12, M16, M20
Werkstoff:
1.4301
1.4571
