Steigtechnik | Schachabdeckung | Geländer | Konstruktionen aus Edelstahl

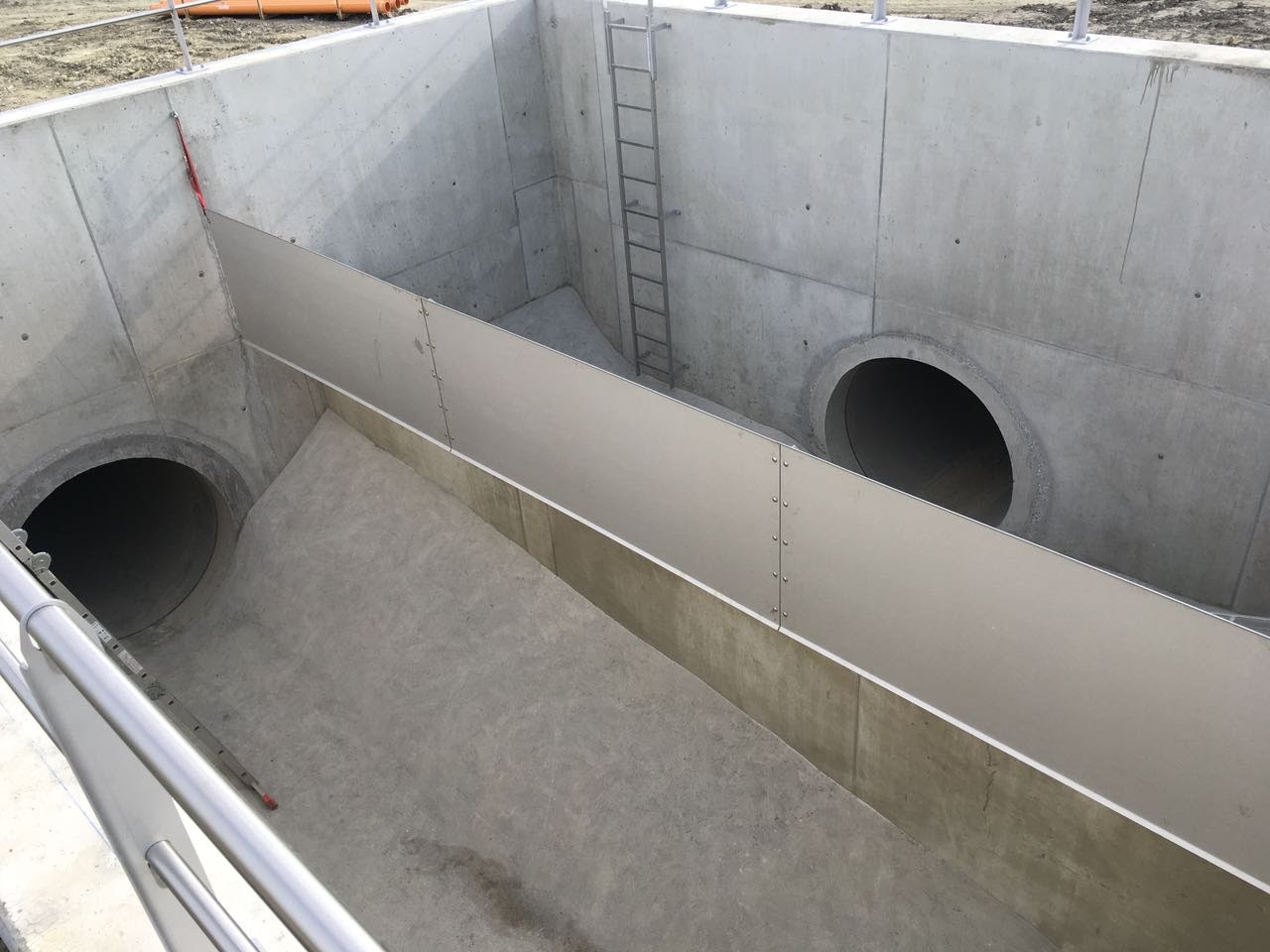

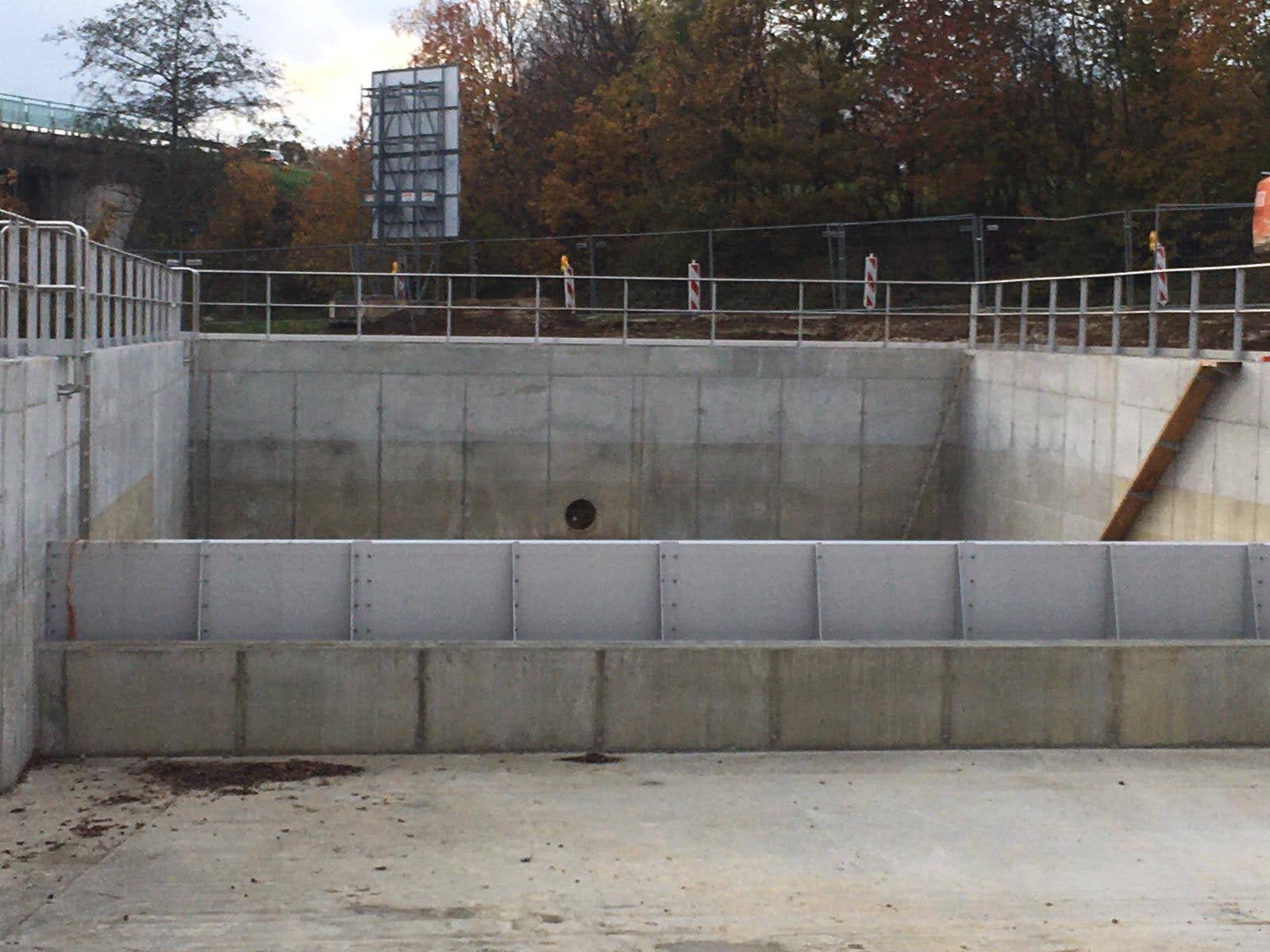

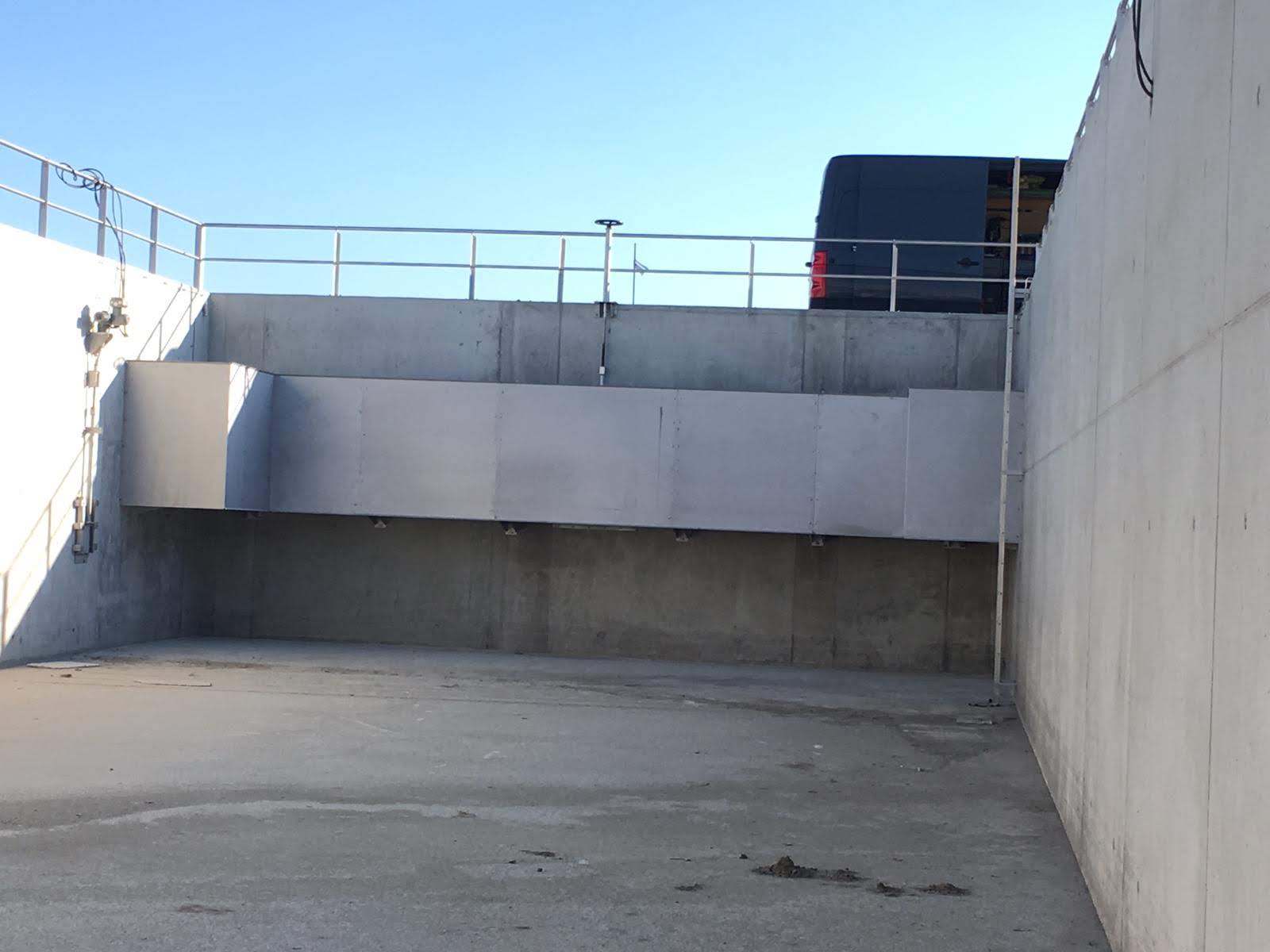

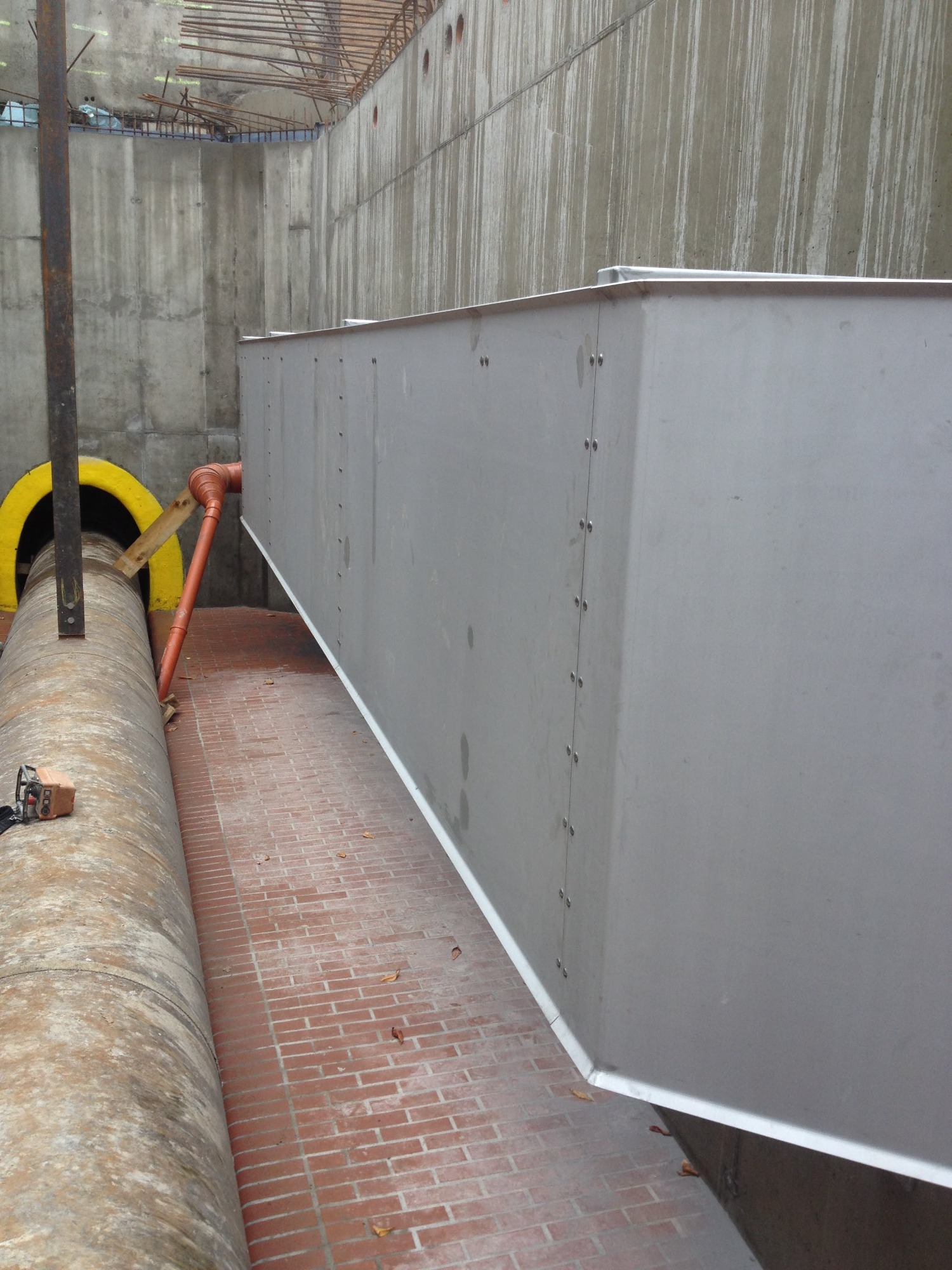

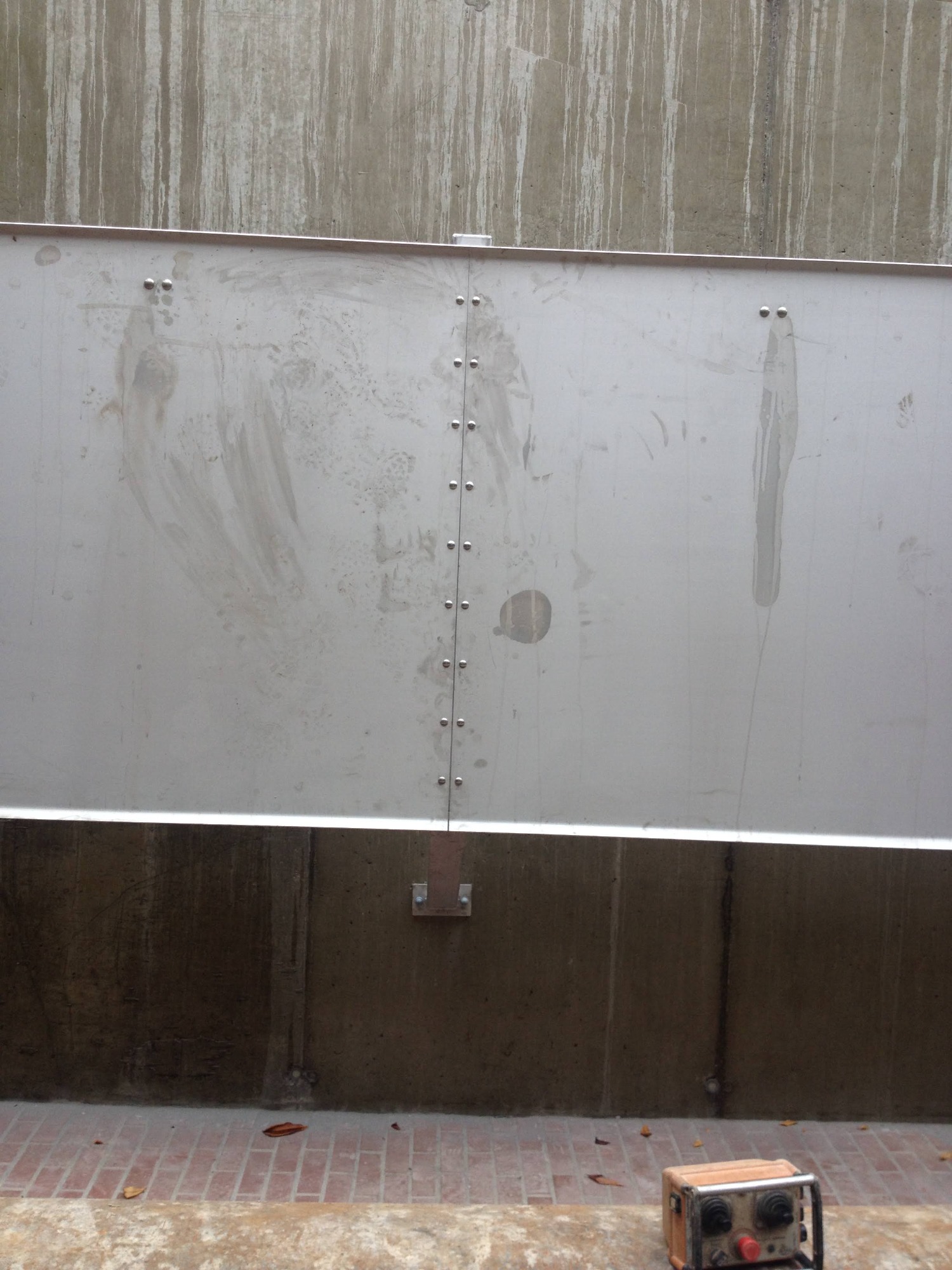

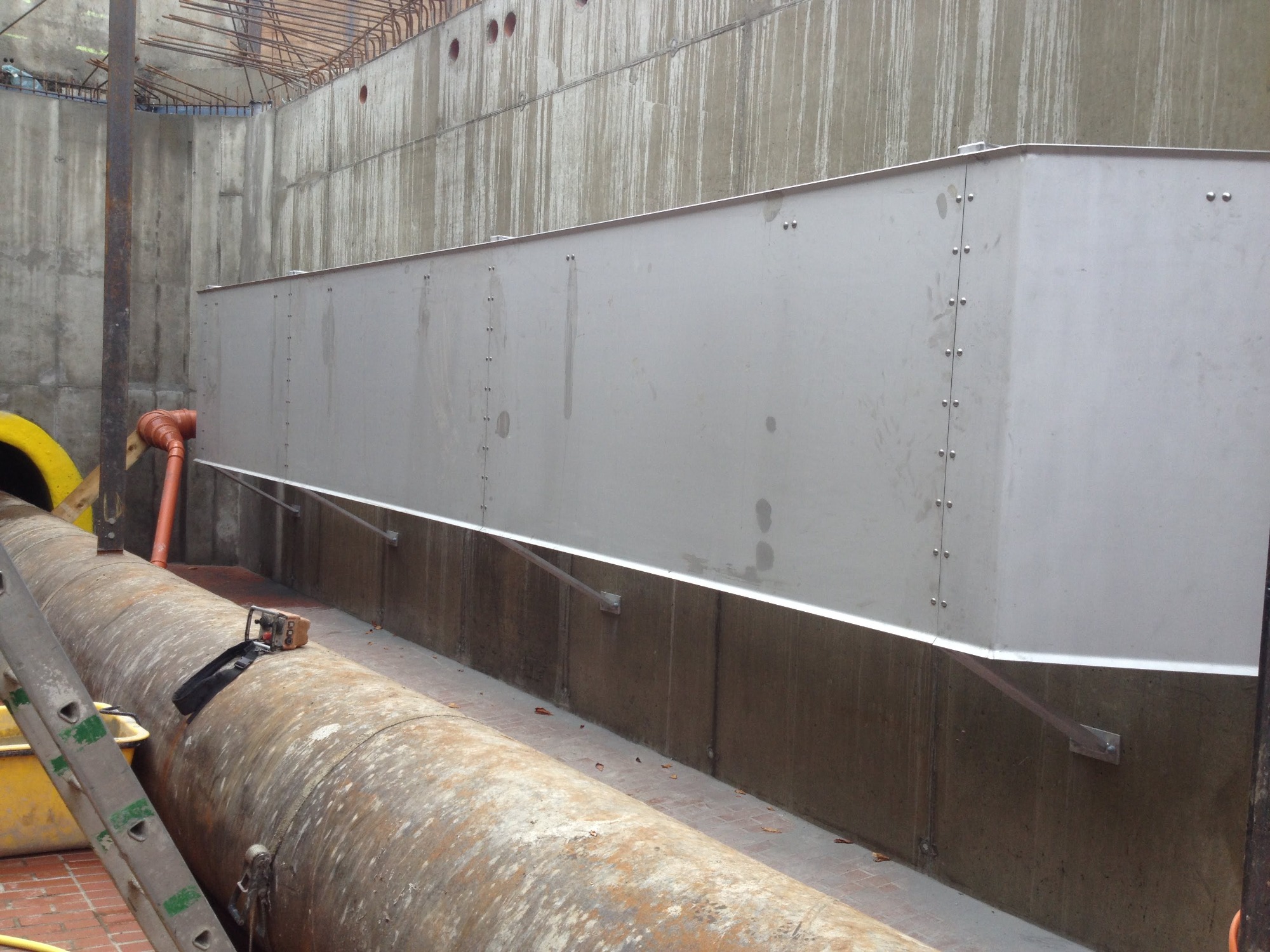

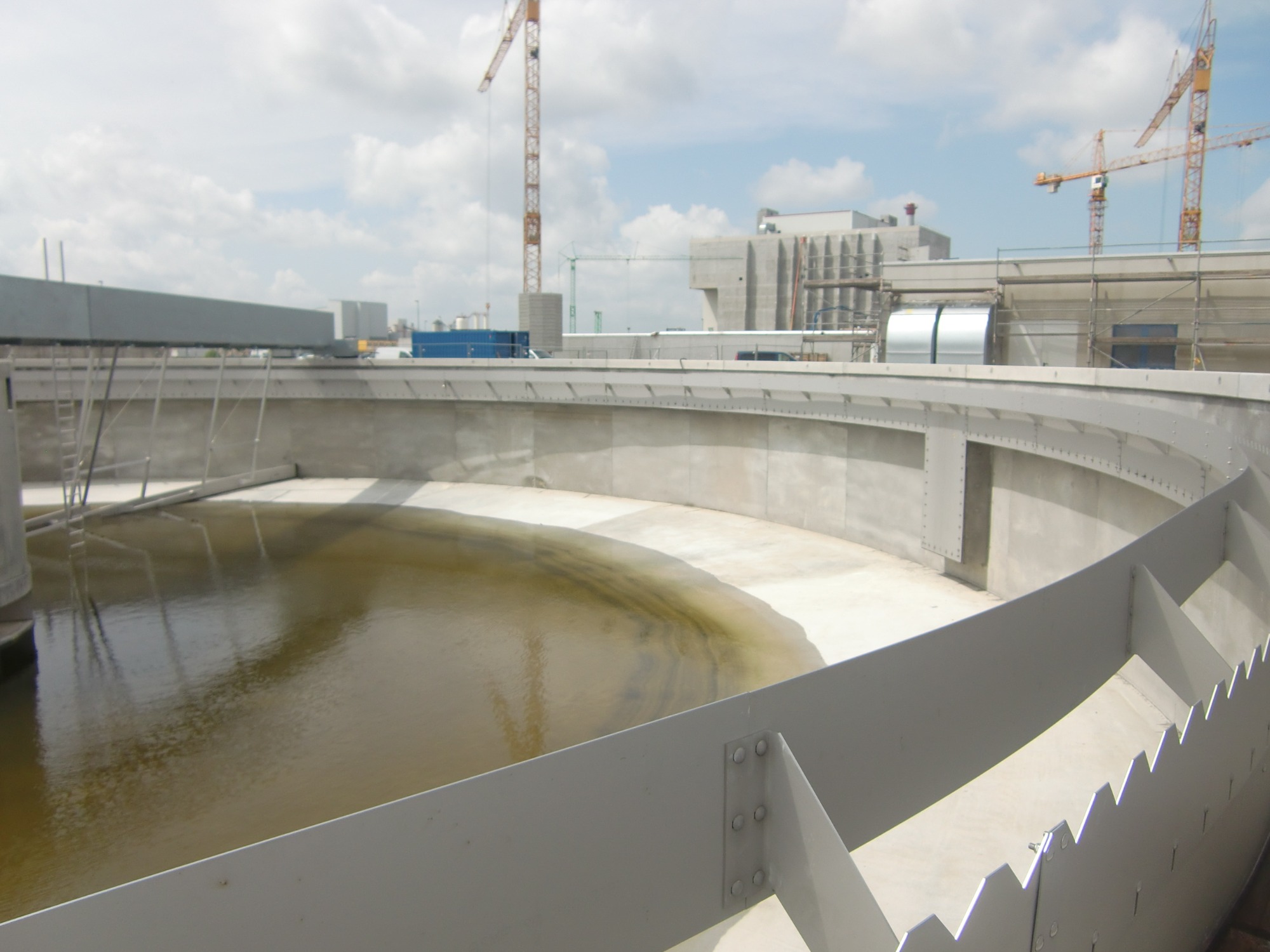

Tauchwände
Beschreibung:
als fertige Systemtauchwand zum Rückhalten von Schwimmstoffen in gerader oder gebo-gener Ausführung nach statischen Erfordernissen, in leicht montierbarer Ausführung ohne Baustellenschweißung bestehend aus formschlüssig verschraubten Einzelmodulen wie Tauchwandsegmente, Tauchwandhalter für Wand- und Deckenmontage, Wandabschluss-profile, unter Schutzgas geschweißt und im Tauchbad gebeizt und passiviert.

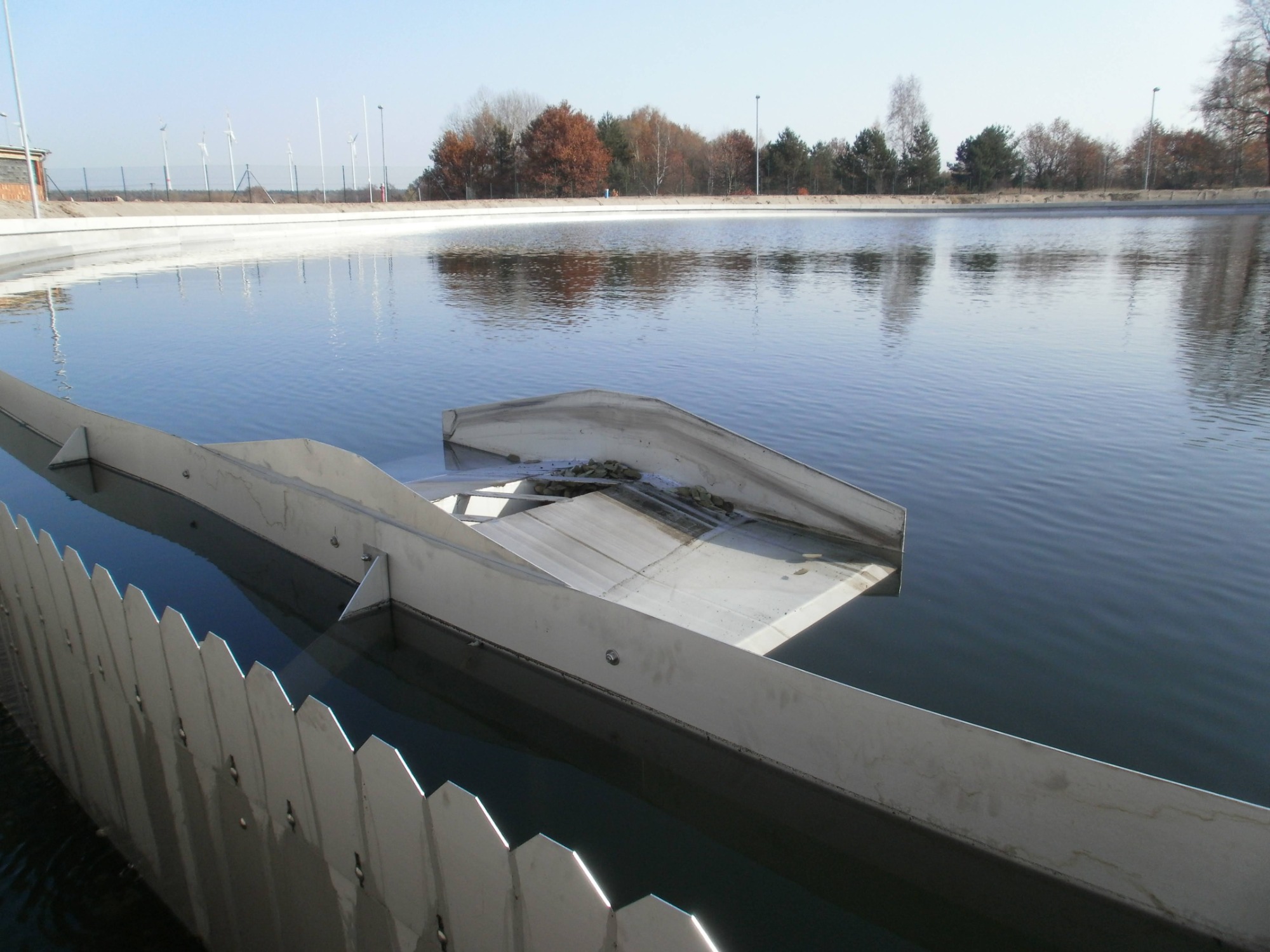

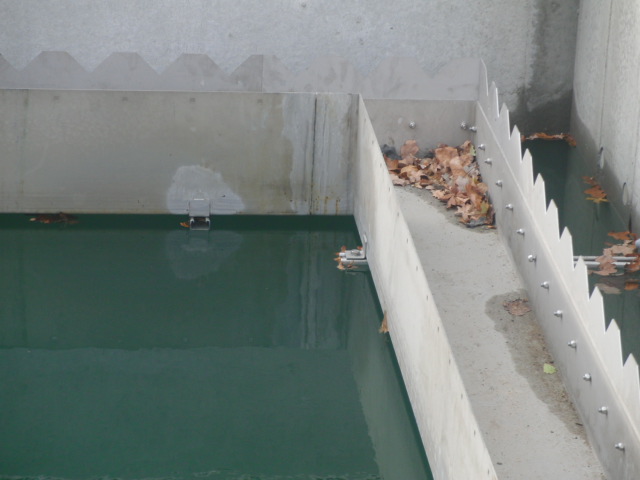

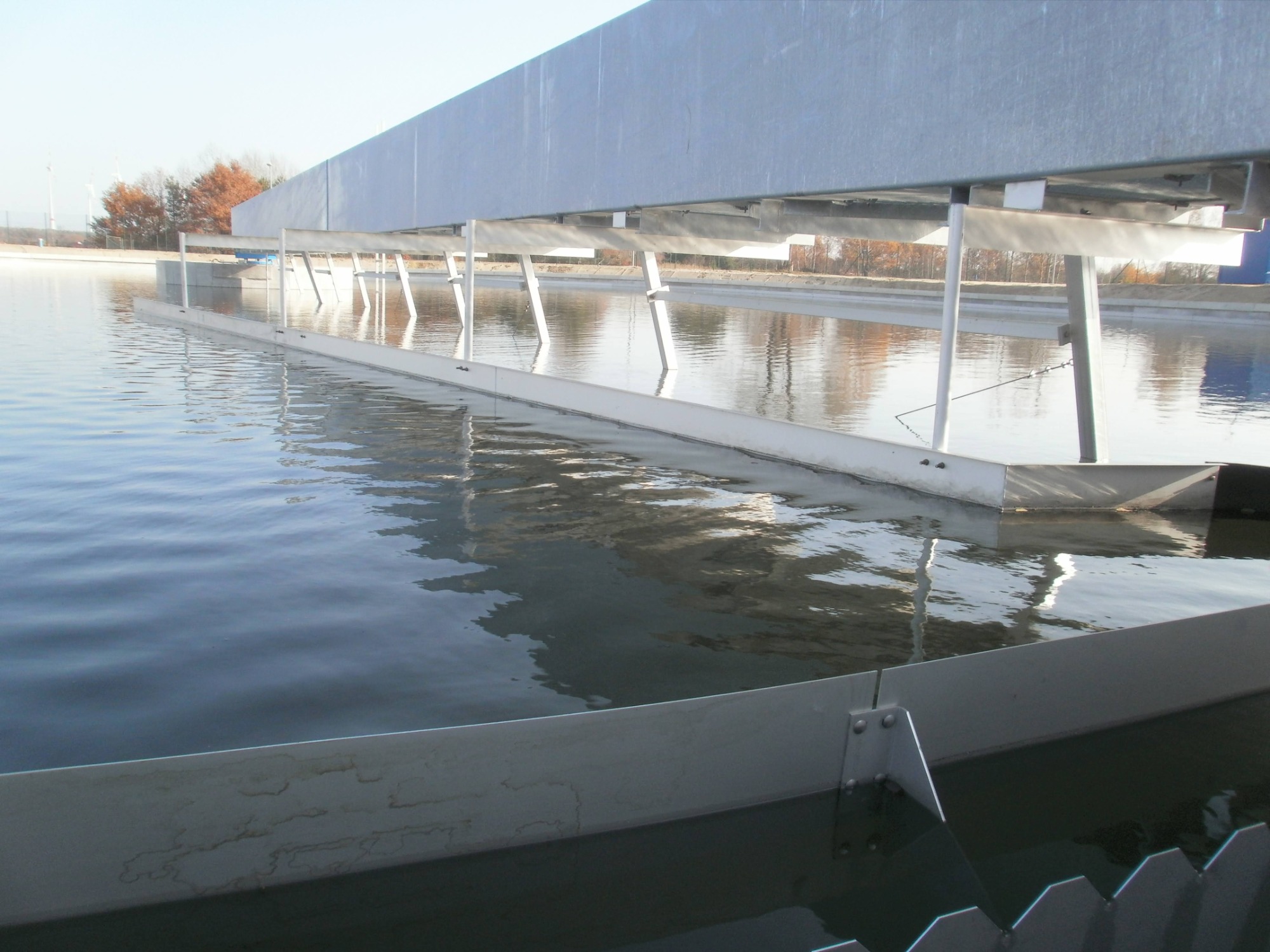

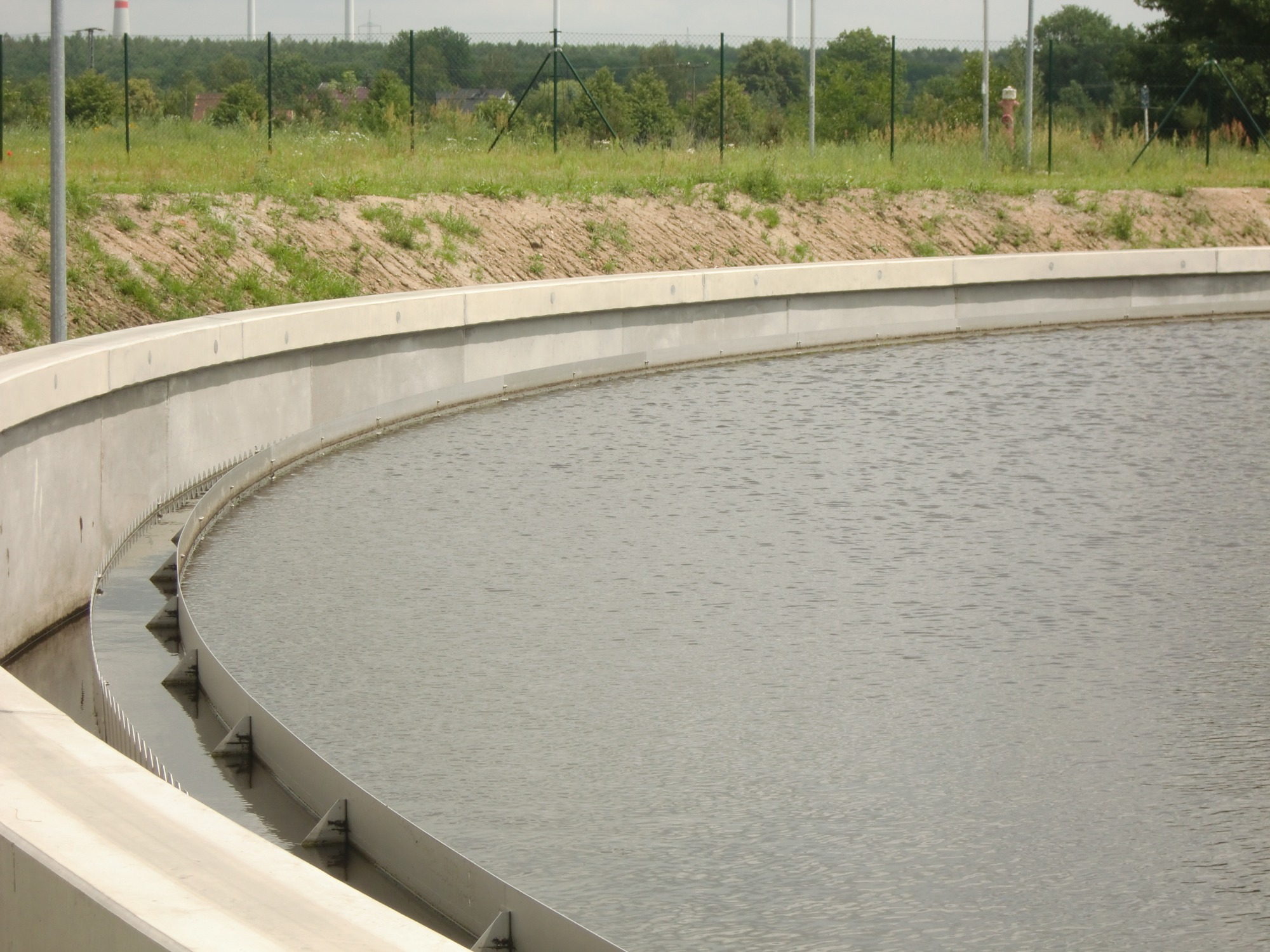

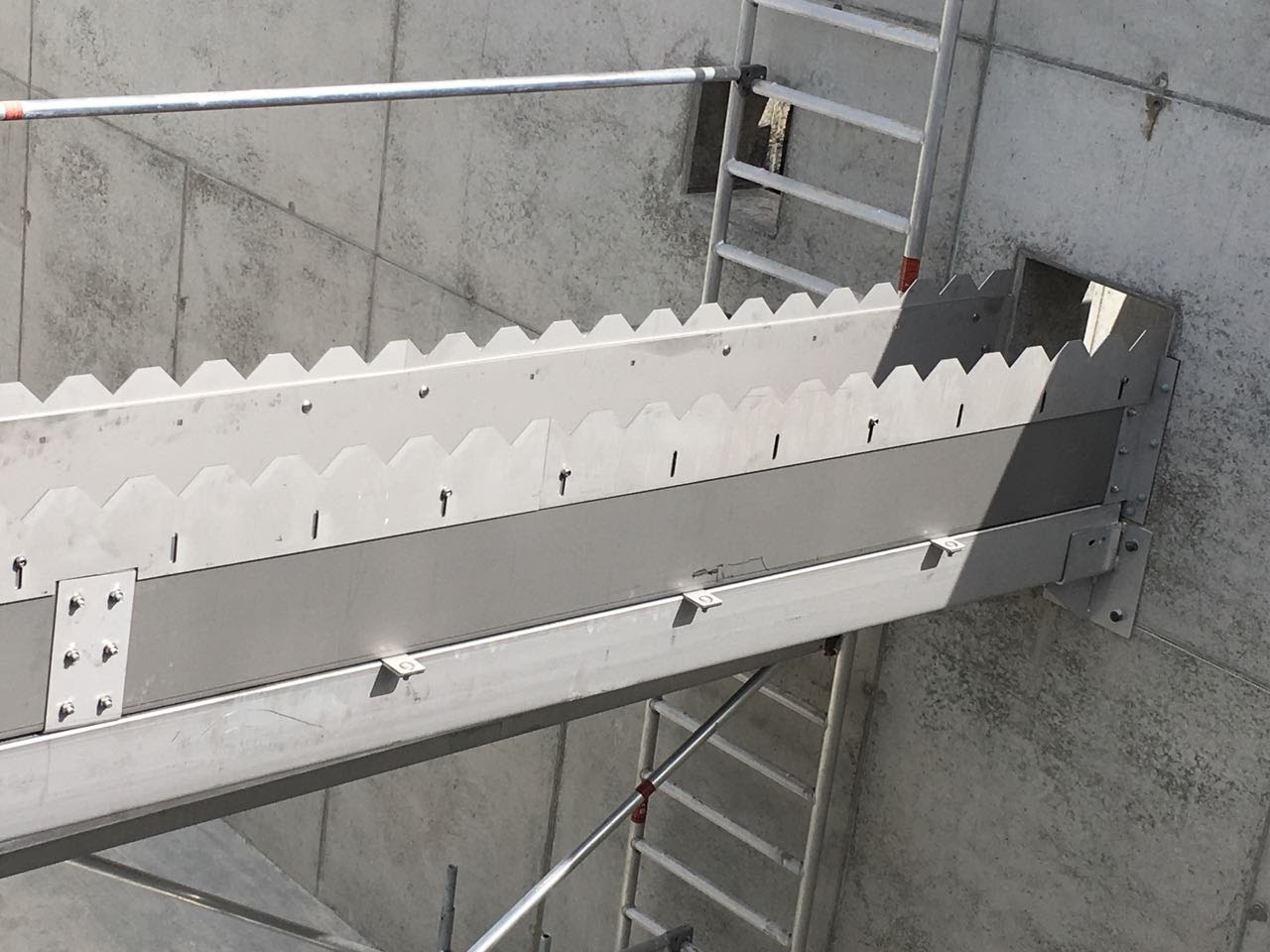

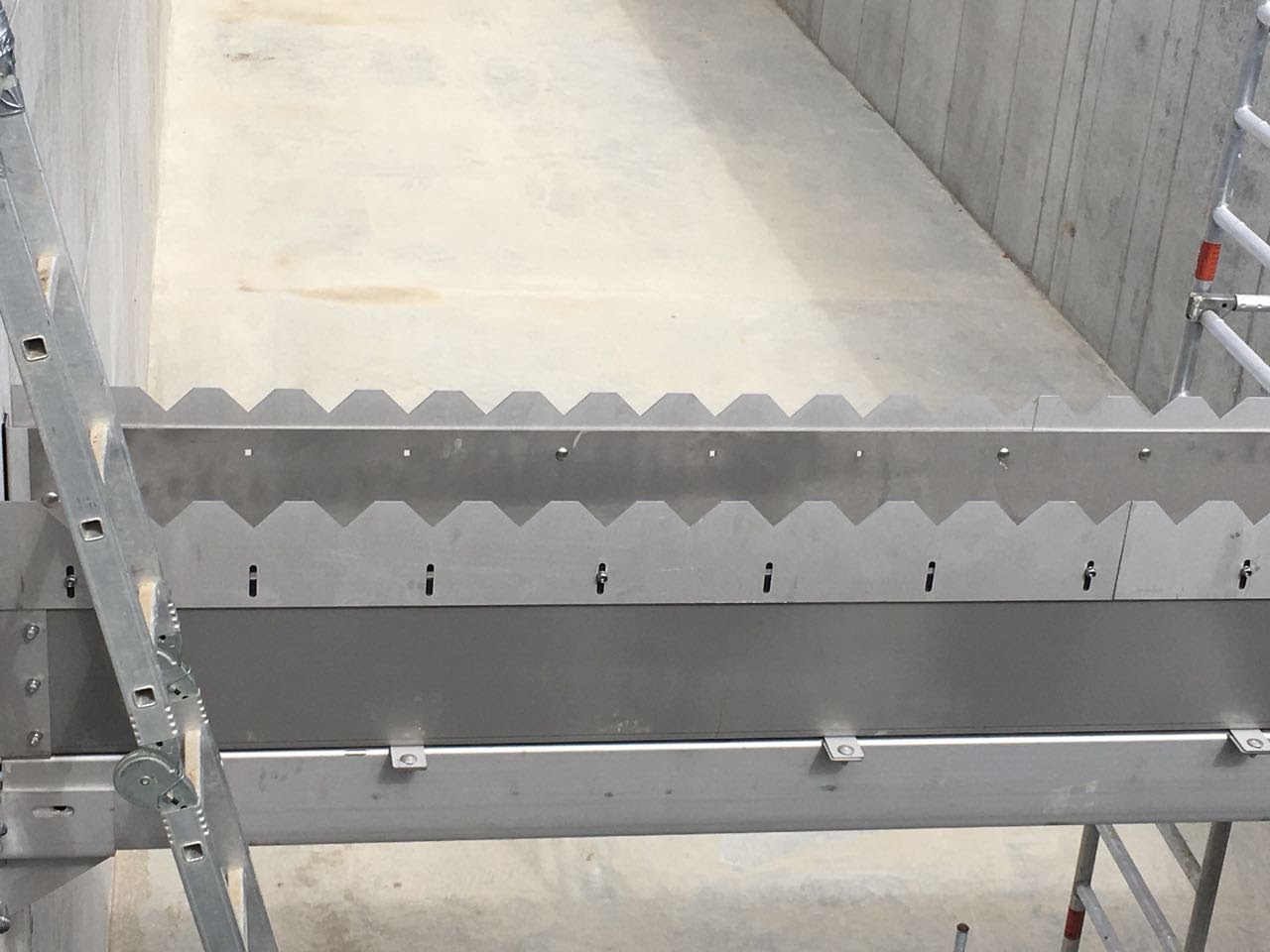

Überlaufschwellen
Beschreibung:
als gerade oder gezackte Überlaufschwelle zum geregelten Beckenüberlauf bestehend aus Einzelmodulen wie Überlaufwehr, Wandabschlussprofil und Bauwerksdichtung, im Tauch-bad gebeizt und passiviert.

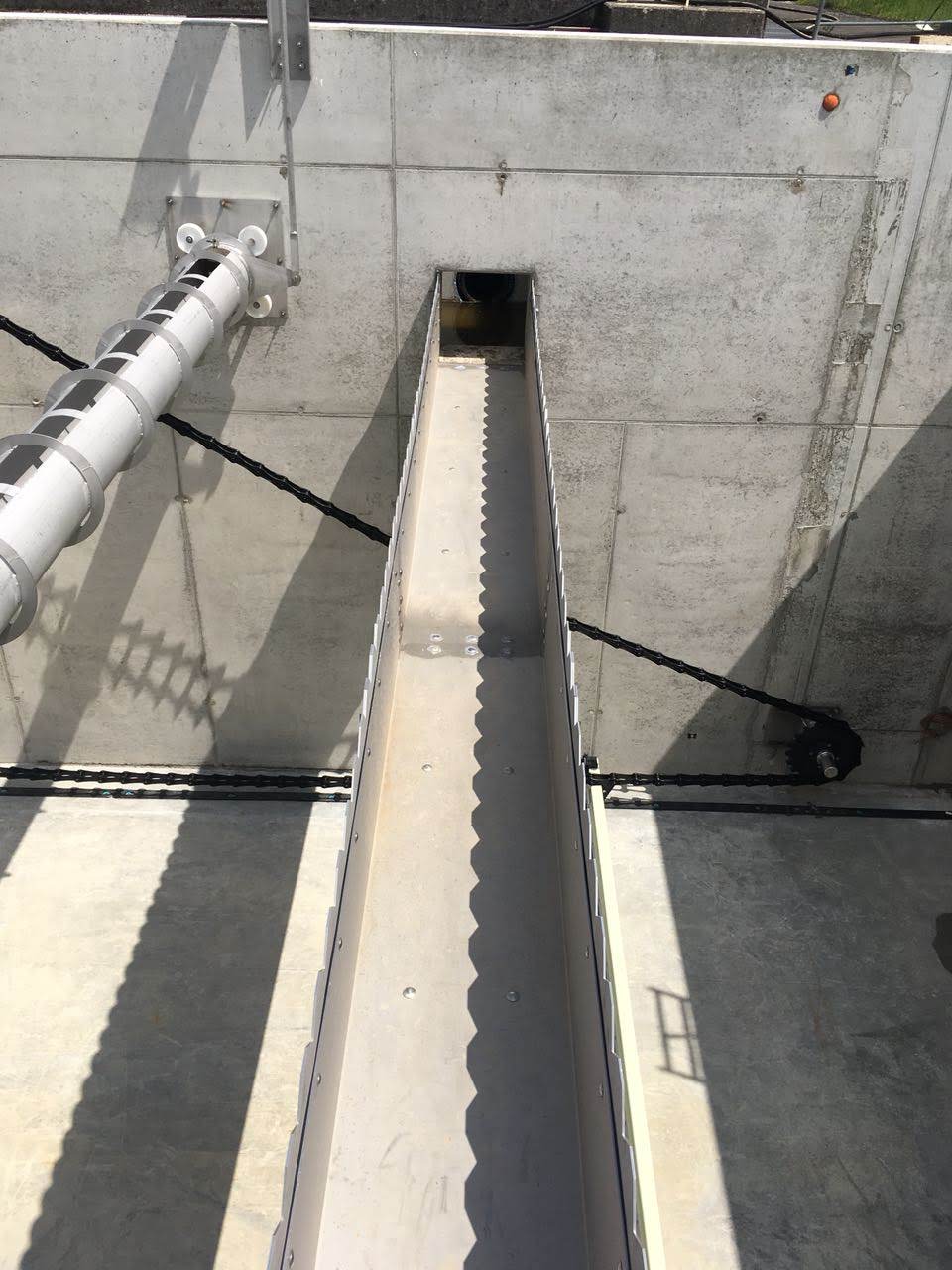

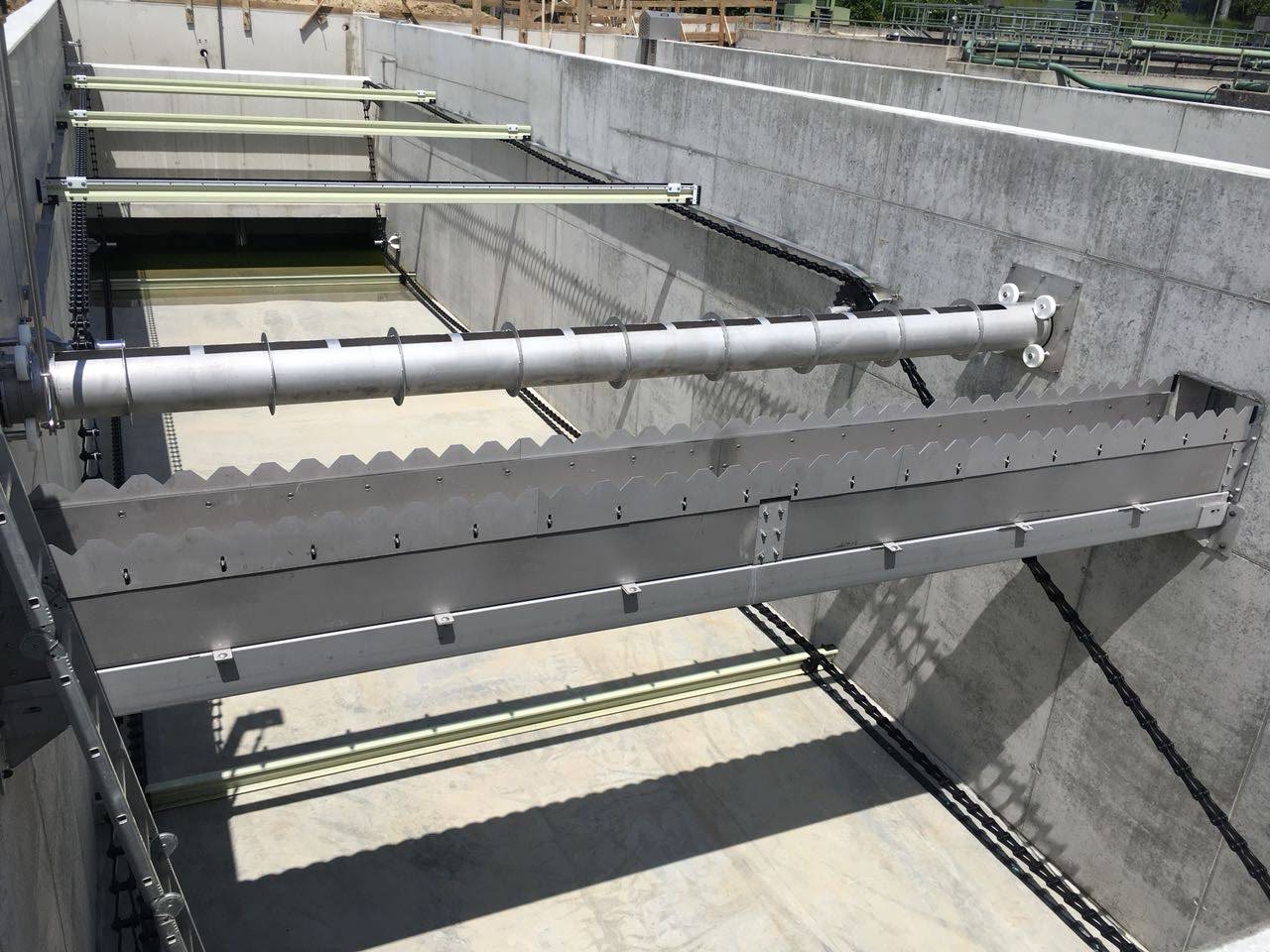

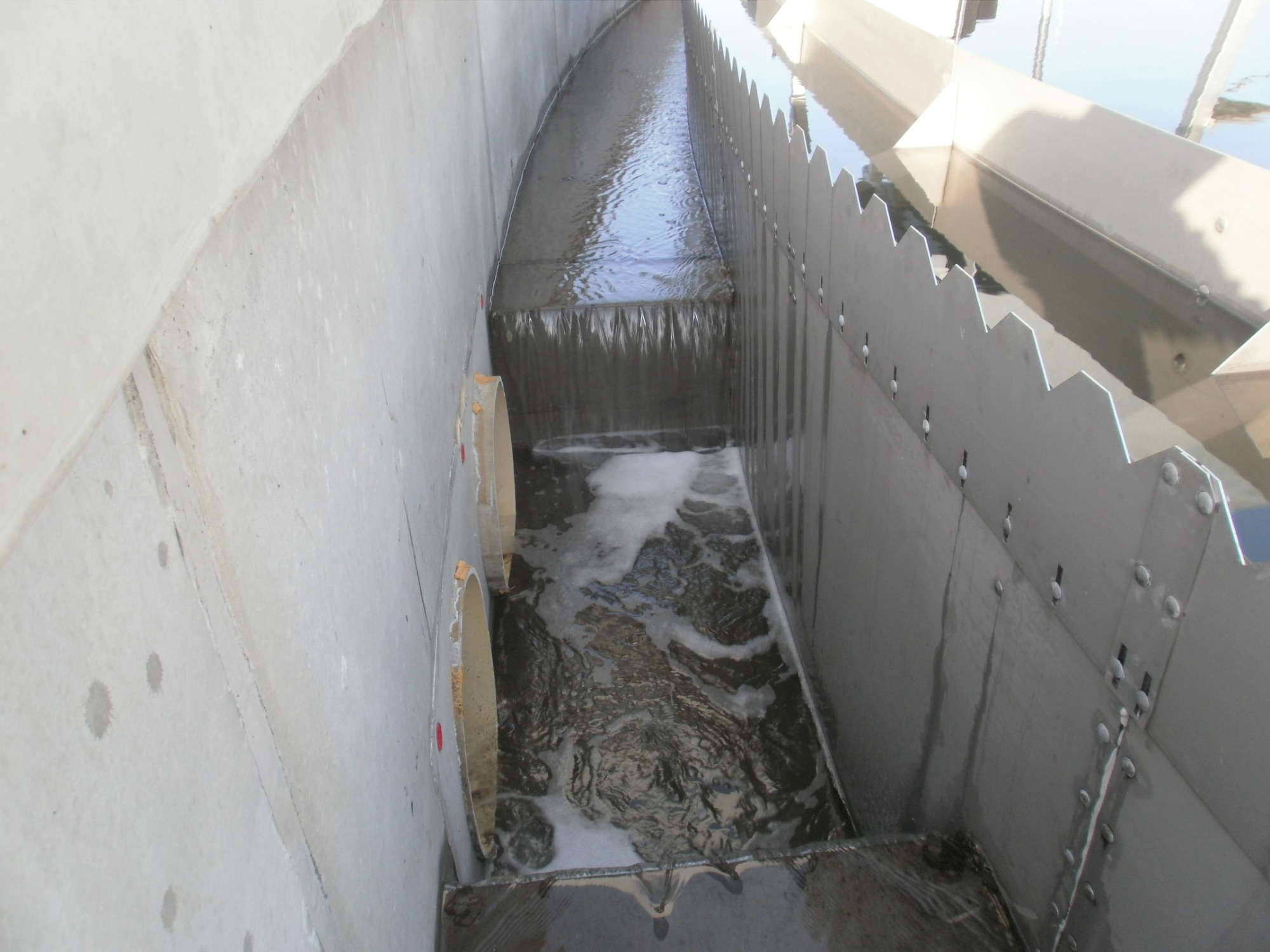

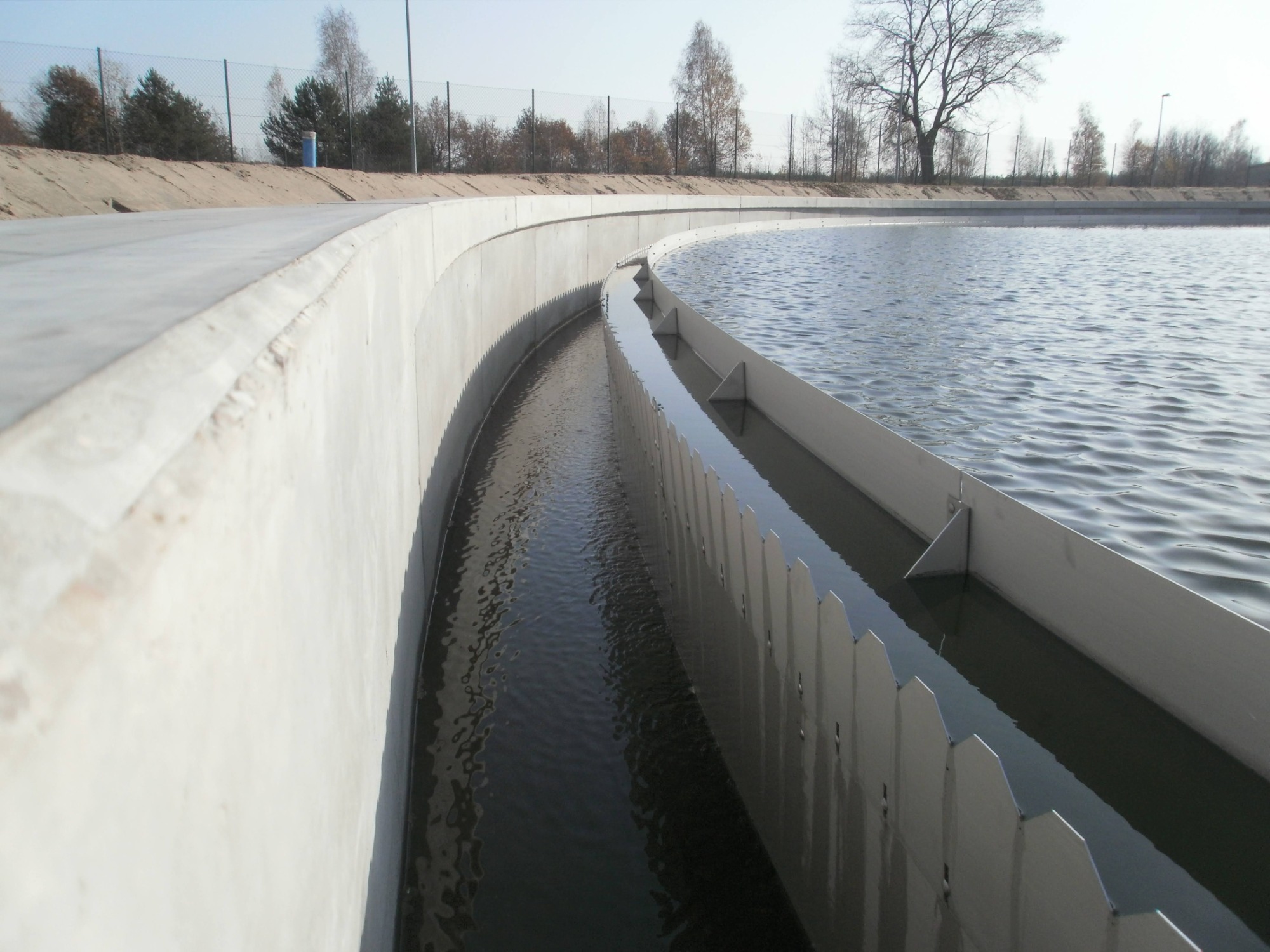

Ablaufrinnen
Beschreibung:
als Systemablaufrinne mit integrierter Tauchwand als Beckenablauf in gerader Ausführung nach statischen Erfordernissen, in leicht montierbarer Ausführung ohne Baustellenschweißung bestehend aus formschlüssig verschraubten Einzelmodulen wie Rinnensegmente, Rinnenverbinder, Rinnenkonsolen für Wandmontage, unter Schutzgas geschweißt und im Tauchbad gebeizt und passiviert.

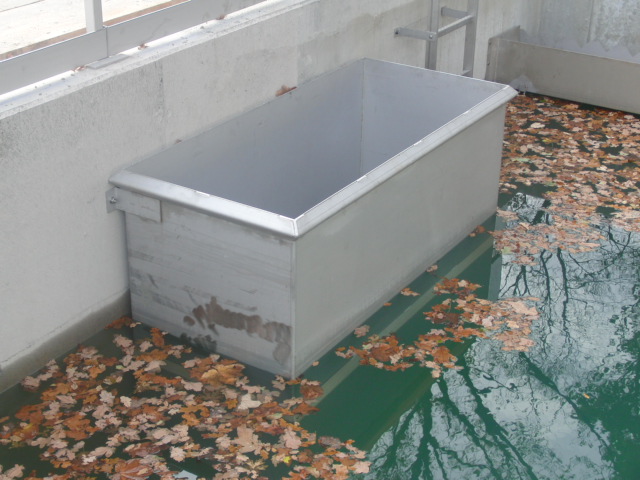

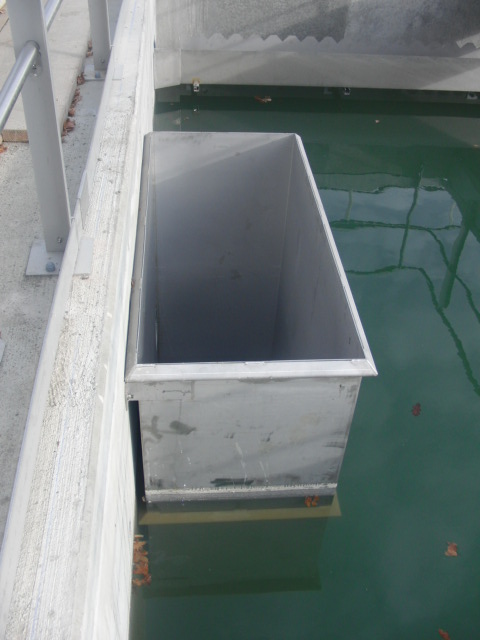

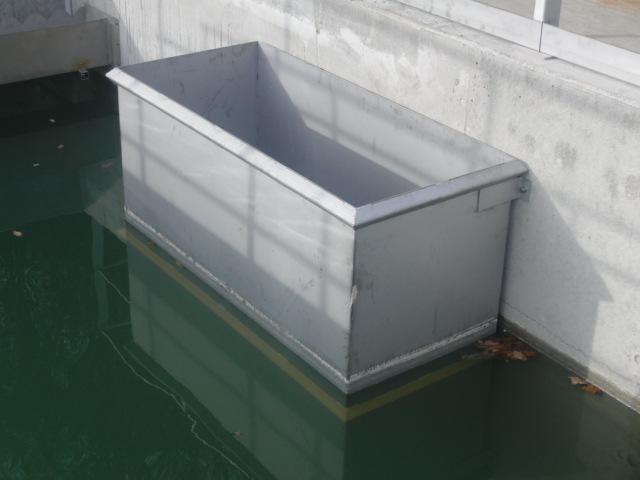

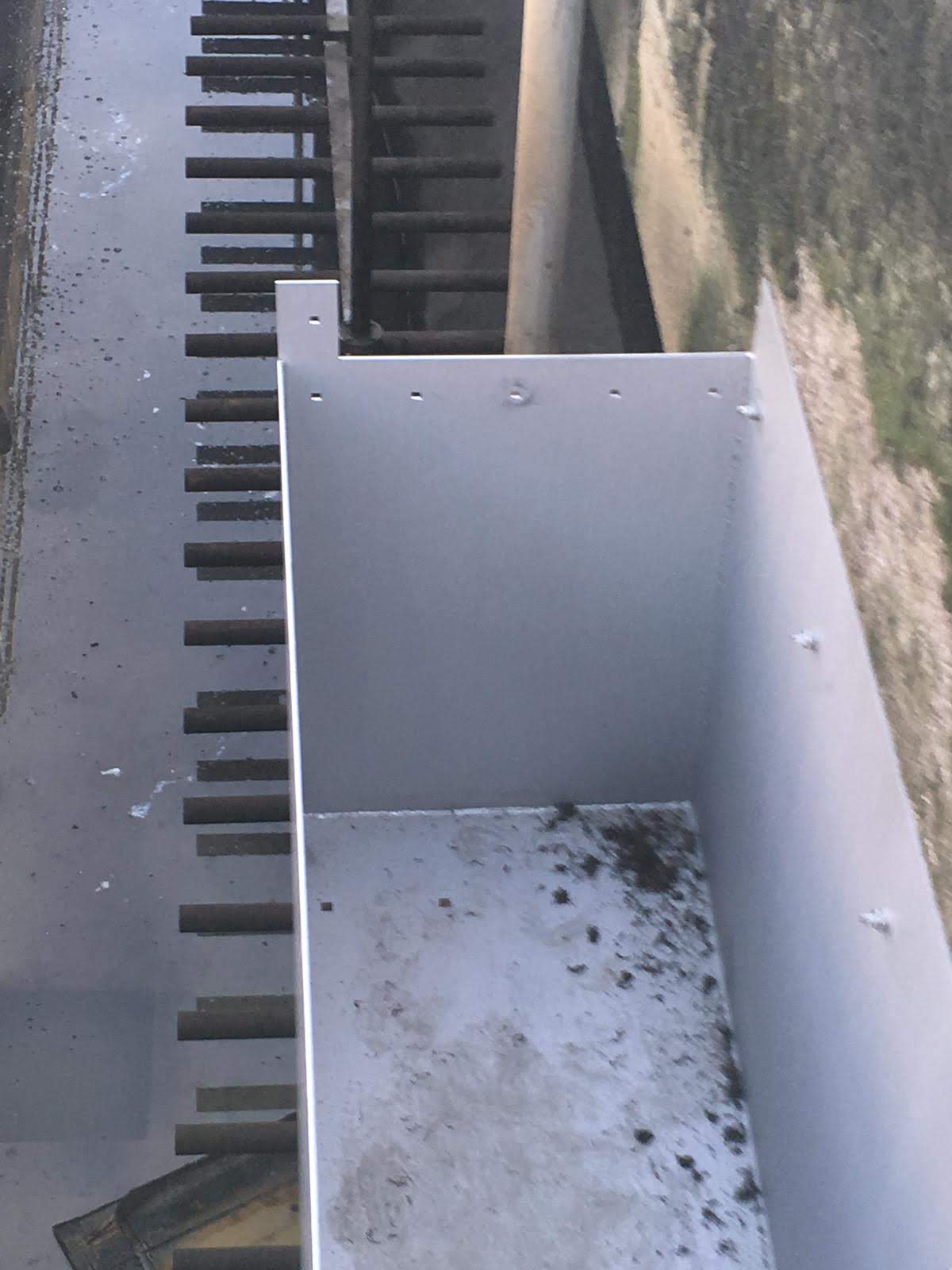

Ablaufkästen
Varianten:
- Befestigt seitlich an Beckenwand
- Befestigt an Schachtdecke o.ä.
Sicherheits- und Wartungshinweise
Bei Montage aller Tauchwandbauteile mit Dübelsystemen, ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübel-Systemen zulässig.
Die Überprüfung des Befestigungsuntergrundes (Mauerwerk o.ä.) obliegt aus-schließlich der Montagefirma /Auftraggeber. Bei Unsicherheiten ist ein Fach-kundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen!
Alle Schraubverbindungen, insbesondere die Befestigungsschrauben-/ Anker der Tauch-Wandhalter sowie die Befestigungsschrauben der Tauchwand/Halter, sind im ersten Jahr nach der Montage spätestens nach sechs Monaten auf festen Sitz zu überprüfen und ggfs. nachzuziehen.
Die Tauchwand ist darauffolgend einer jährlichen Sichtkontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maßnahmen umgehend zu beseitigen.
Die Überprüfungen sind in einem Prüfbuch zu protokollieren.
Technische Maße:
Längen:
- wählbar
Höhe:
- wählbar
Blechstärken:
- wählbar oder nach ATV111
Werkstoffe:
- Edelstahl 1.4301 (V2A)
Edelstahl 1.4571 (V4A)
Wartungshinweise:
Alle Befestigungsschrauben des Überfallwehrs, sind im ersten Jahr nach der Montage spätestens nach sechs Monaten auf festen Sitz zu überprüfen und ggfs. nachzuziehen.
Die Überfallschwelle ist darauffolgend einer jährlichen Sichtkontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maßnahmen umgehend zu beseitigen.
Die Überprüfungen sind in einem Prüfbuch zu protokollieren.
Erfüllte Normen:
- DIN19558 Kläranlagen - Ablaufeinrichtungen, Überfallwehr und Tauchwand und getauchte Ablaufrohre in Becken
- ATV-A111 Richtlinien für die hydraulische Dimensionierung und den Leistungsnachweis von Regenwasser-Entlastungs-anlagen in Abwasserkanälen und -leitungen
Technische Maße:
Längen:
- wählbar
Breite:
- wählbar
Höhe:
- wählbar
Blechstärken:
- nach statischer Erfordernissen
Wandabstand:
- wählbar
Werkstoffe:
- Edelstahl 1.4301 (V2A)
Edelstahl 1.4571 (V4A)
Sicherheit-und Wartungshinweise:
Bei Montage aller Rinnenbauteile mit Dübelsystemen, ist die Befesti-gung nur mit bauaufsichtlich zugelassenen Dübel-Systemen zulässig.
Die Überprüfung des Befestigungsuntergrundes (Mauerwerk o.ä.) obliegt aus-schließlich der Montagefirma /Auftraggeber. Bei Unsicherheiten ist ein Fach-kundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen !
Alle Schraubverbindungen, insbesondere die Befestigungsschrauben-/Anker der Rinnen-Konsolen sowie die Befestigungsschrauben der Rinnenbauteile, sind im ersten Jahr nach der Montage spätestens nach sechs Monaten auf festen Sitz zu überprüfen und ggfs. nachzuziehen.
Die Überlaufrinne ist darauffolgend einer jährlichen Sichtkontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maßnahmen umgehend zu beseitigen.
Die Überprüfungen sind in einem Prüfbuch zu protokollieren.
