Schachtabdeckung
VA Pro SA80
"Die Ebenerdige"
Technische Daten:
Ausführung:
- Standard
Deckeloberfläche:
- Tränenblech R11
Belastung:
- 15kN – Klasse A begehbar
Schachtöffnung:
- 1000 x 1000 mm (Standard)
- (lichte)Sonderabmessung möglich
Aussparung:
- Schachtbreite + 120mm
- Schachtlänge + 120mm
Höhe:
- mind. 120mm
Werkstoffe:
- Edelstahl 1.4301 (V2A)
- Edelstahl 1.4571 (V4A)
Opt. Zubehör:
- -Schließeinsatz für Profilzylinder 10/30
- -Profilzylinder
- -Absturzgitter
Beschreibung:

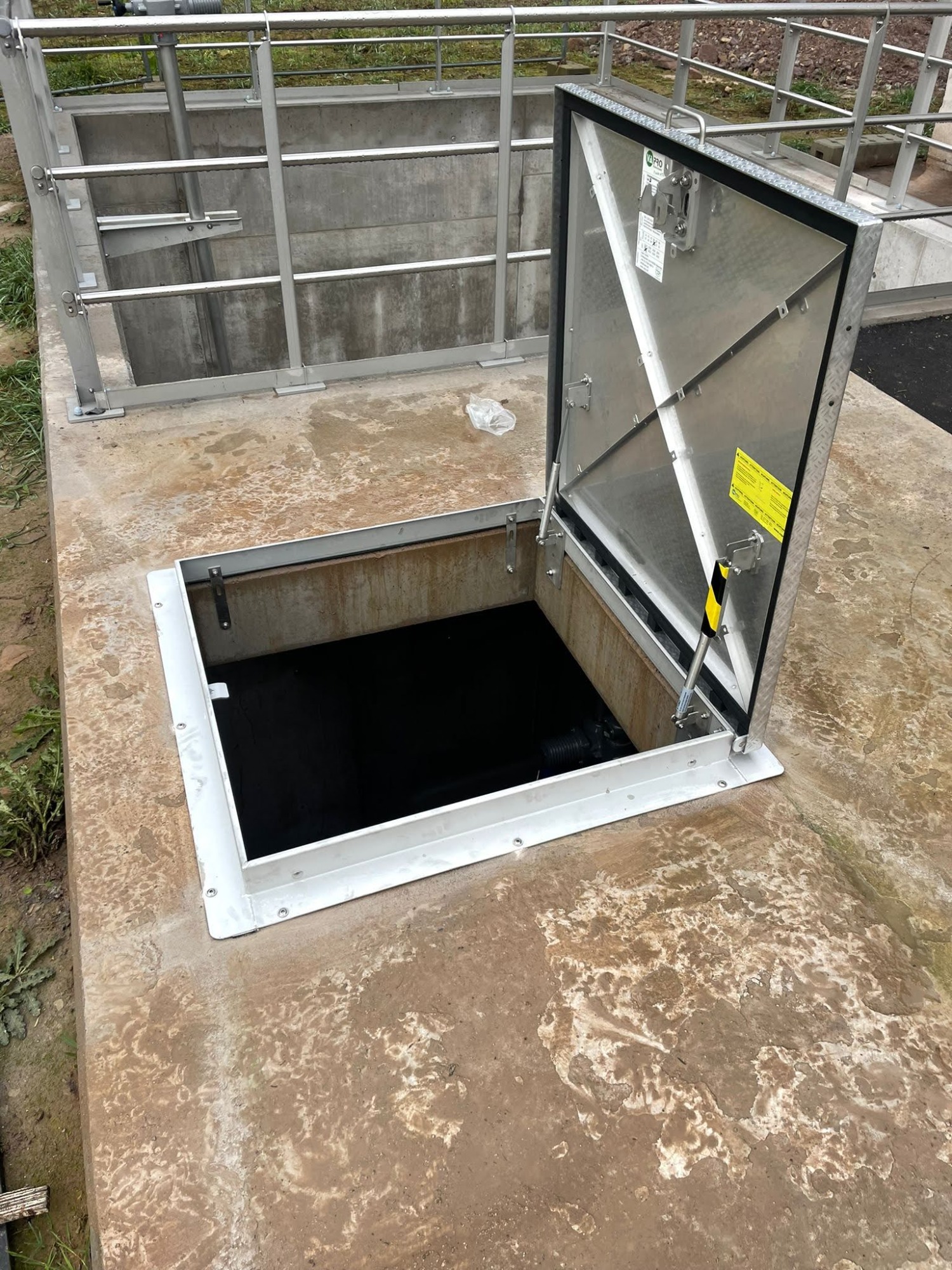

Tagwasser und geruchsdichte Schachtabdeckung für ebenerdiges einbetonieren mit
eingebauten Gasdruckfedern als Öffnungshilfe und selbstarretierender, nur von Hand
zu lösender Zuklappsicherung.
Deckel: aus Tränenblech, mit untenliegenden Versteifungsprofilen gemäß erforderlicher
Belastung umlaufend auf Rahmen aufliegend. Deckel mit stabilen Unterflur-
Scharnieren und eingeschraubten Vorreiberverschluß.
Vierseitig geschlossener Grundrahmen: mit Dichtungswinkel und angeschweißten
Mauerankern und Kranösen zum einbetonieren in Betonaussparung (keine Innenschalung
notwendig).
angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
weitere Sicherheits_ und Wartungshinweise
- für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- die Überprüfung und Wahl des entsprechenden geeingeten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
