Schachtabdeckungen
VA Pro SA73
Technische Daten:
Ausführung:
- Standard
- mit Dunsthut DN150
- mit Isolierung (FCKW-frei)
- mit Dunsthut und Isolierung
Schachtöffnung:
- Sondermaße nach Kundenwunsch-
- Bitte immer die lichten Schachmaße angeben
Werkstoffe :
- Edelstahl 1.4301 (V2A)
- Edelstahl 1.4571 (V4A)
Beschreibung:

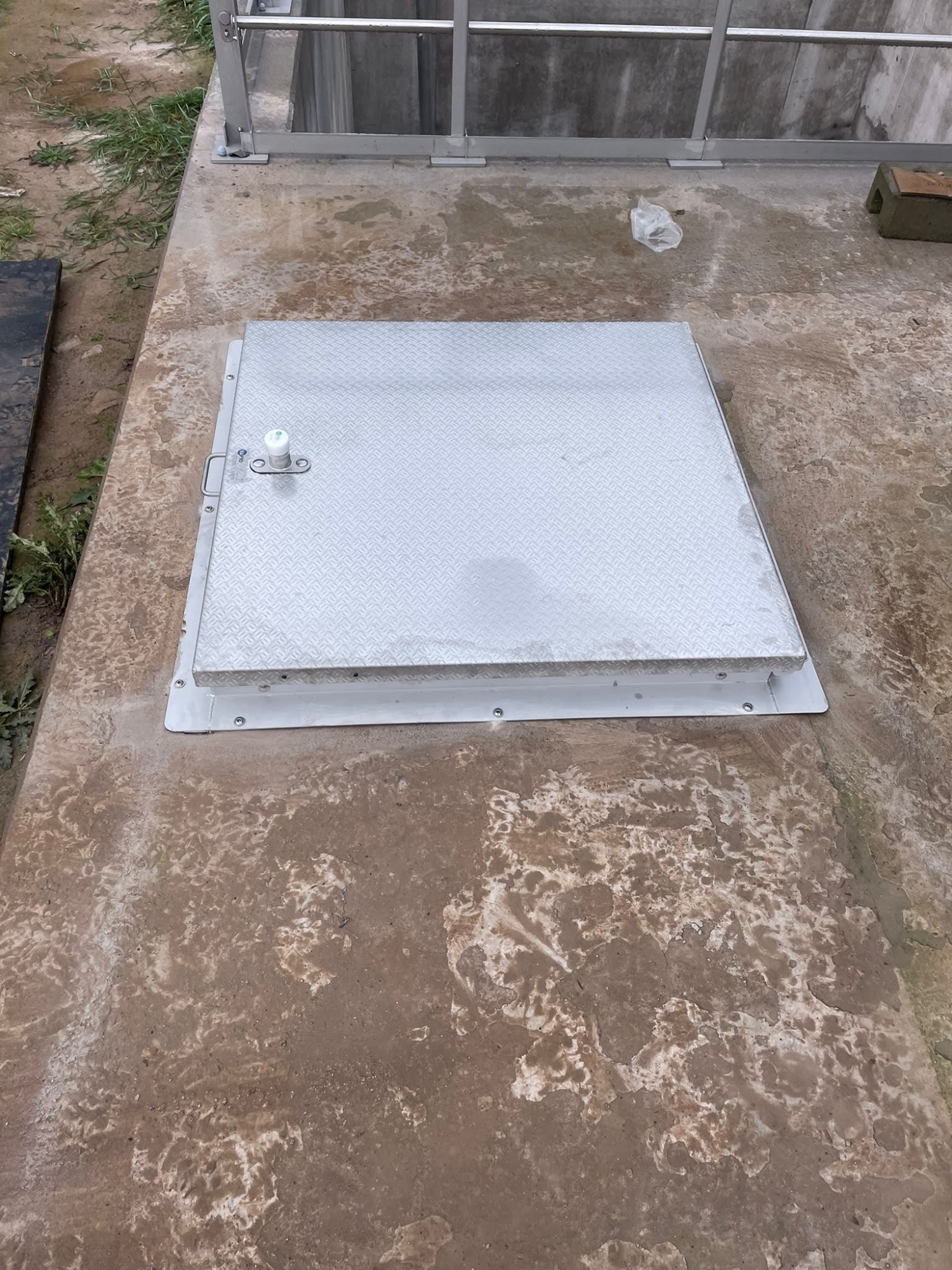

Als bodenerhabene Schachtabdeckung in regensicherer, rechteckiger und einteiliger
Ausführung, unter Schutzgas geschweißt, alle Bauteile im Vollbad gebeizt und passiviert.
Deckel: aus 4,0 mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender
nur von Hand zu lösender wartungsfreier Aufhaltevorrichtung, mit selbsteinfallendem
Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe – aufklappbar ca.
95-100°.
Grundrahmen: aus Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren
Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten
Zargen zur Diebstahlsicherung, vorgerichtet für Dübelmontage.
Deckelverdichtung: als umlaufende frost- und insektensichere Gummi-Profildichtung,
auftrittsicher im Deckel montiert.
Zubehör:
- Bedienungsschlüssel zum Öffnen der Abdeckung
- Messing-Zylindereinsatz für Schließzylinder
- Schließzylinder mit 3xZylinderschlüssel
- Innenliegender Notöffnungshebel
- Alarmkontakt
- Pollenfilter
- Aktivkohle-Filter
- Erhöhter Rahmen zum einbetonieren
angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
weitere Sicherheits_ und Wartungshinweise
- für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- die Überprüfung und Wahl des entsprechenden geeingeten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
