Schachtabdeckungen

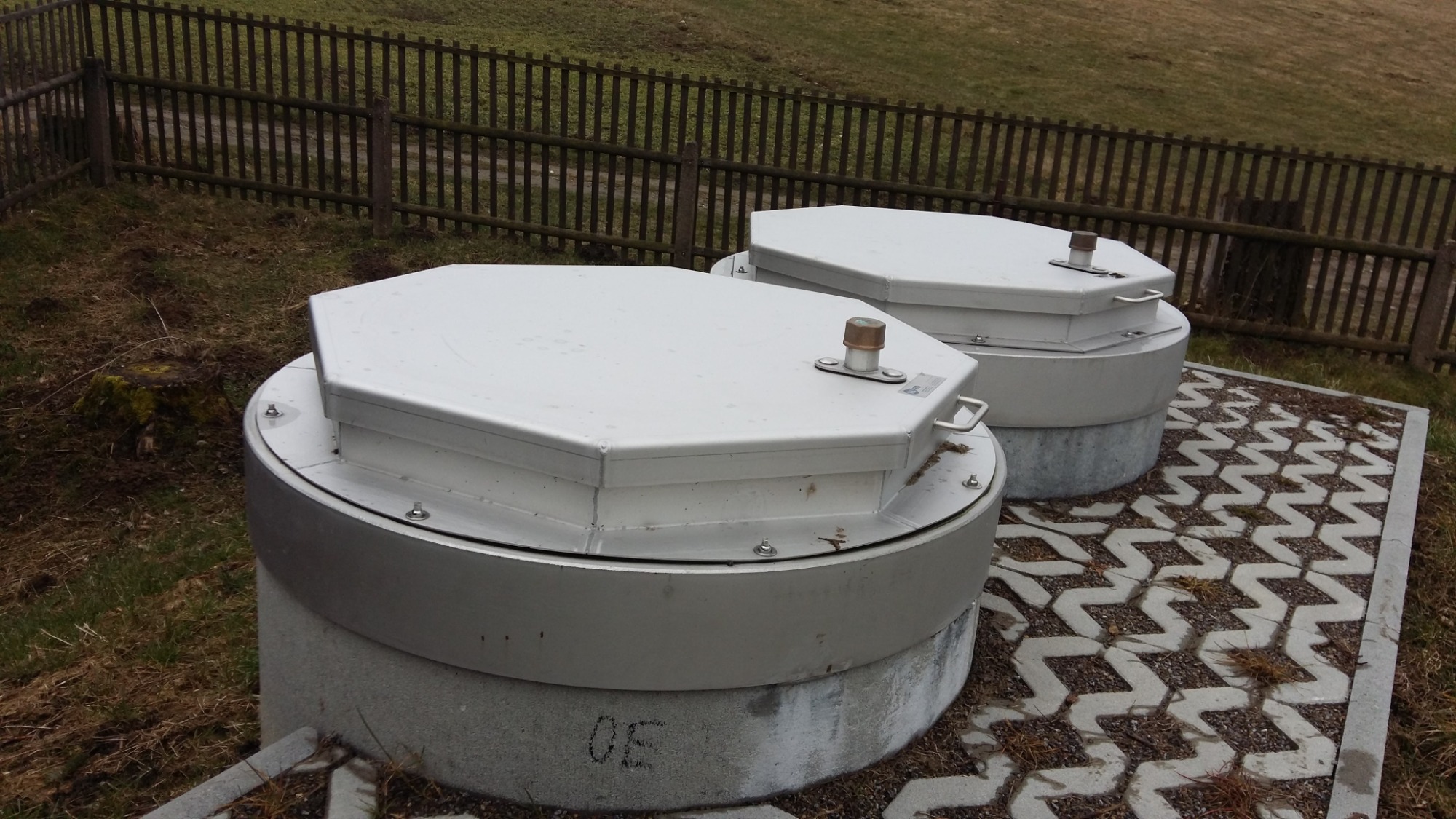

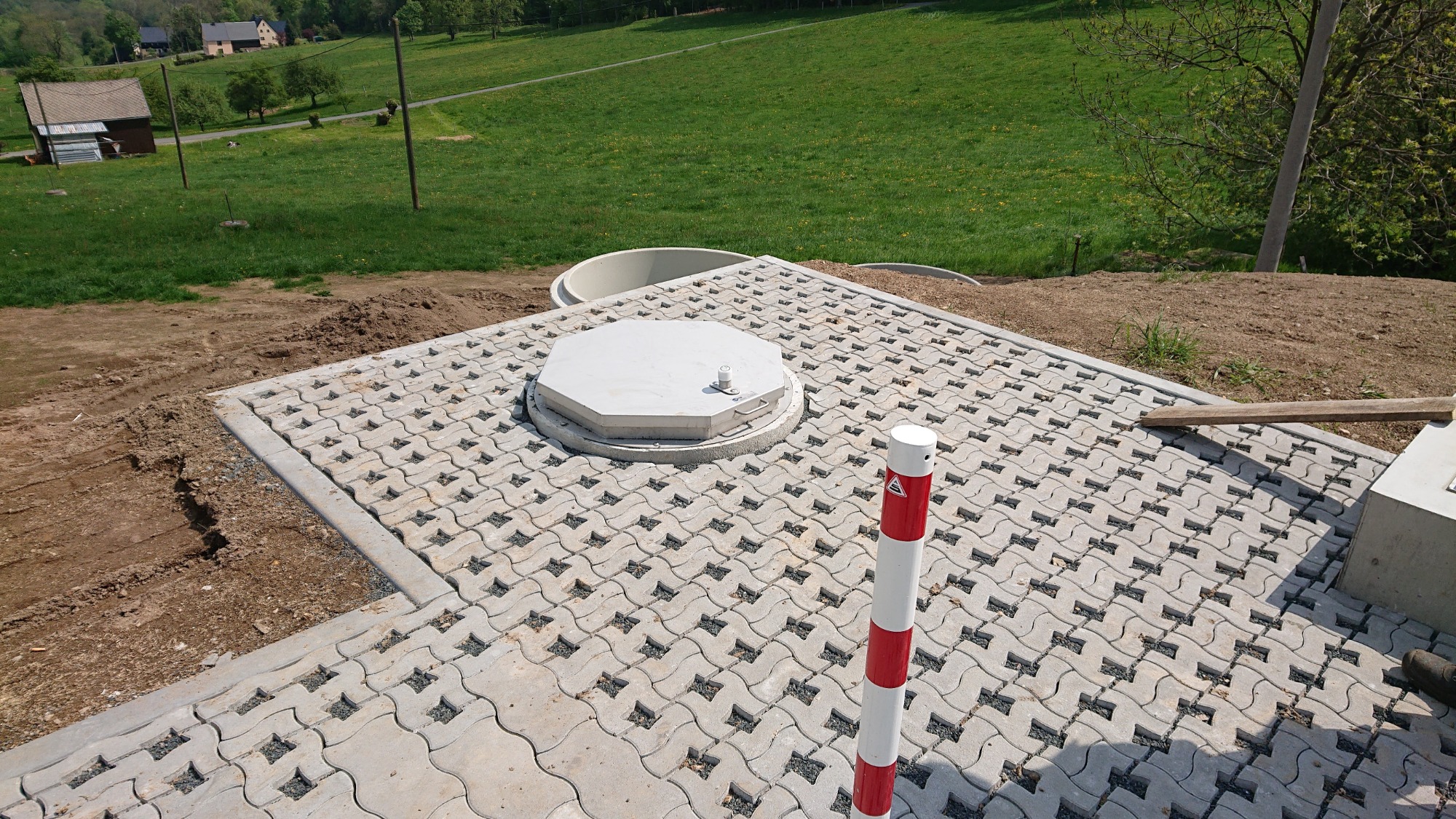

VA Pro SA72
Technische Daten:
Ausführung:
- Standard

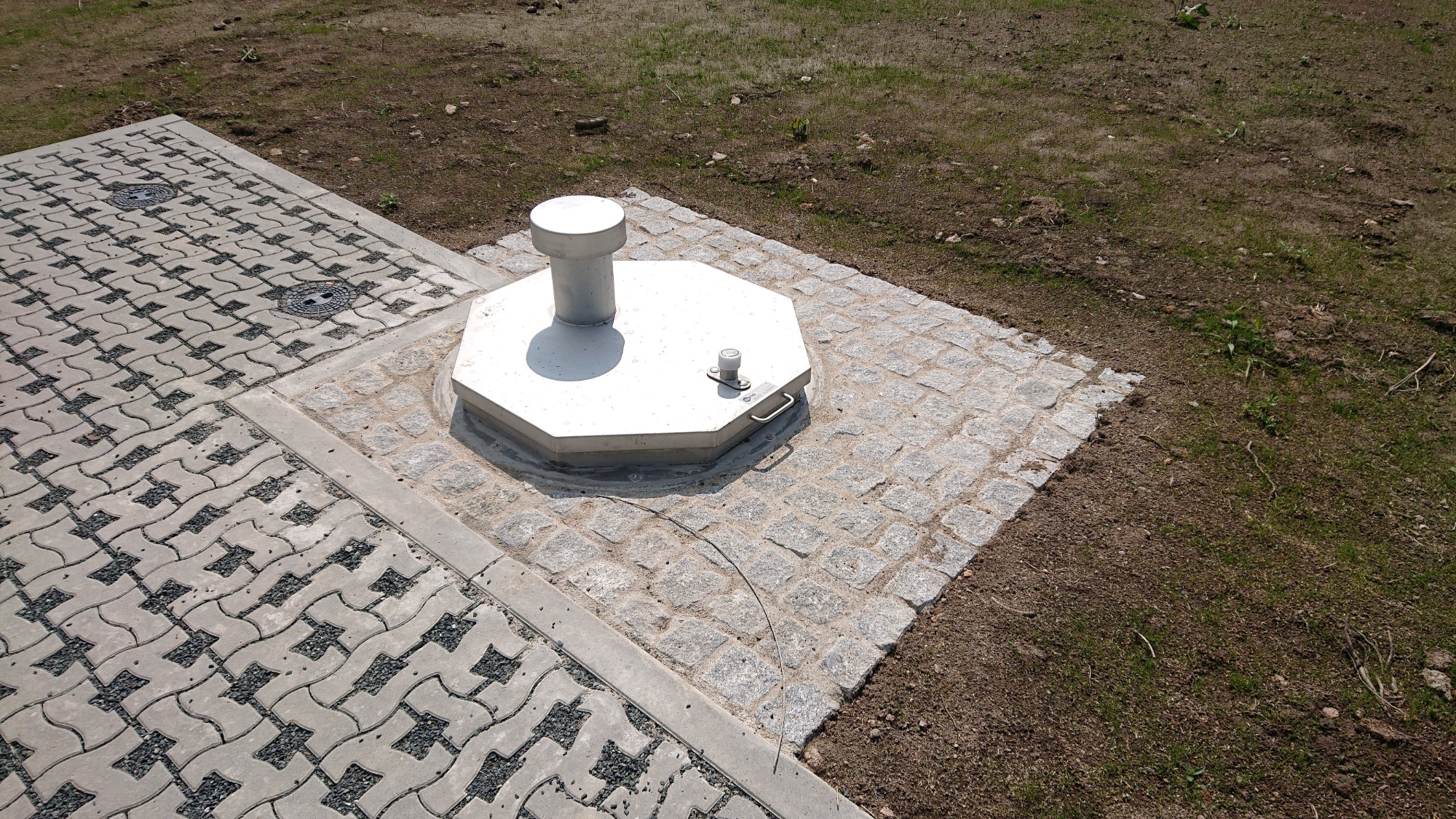

- mit Dunsthut DN150(mit
- mit Isolierung(FCKW-frei)
- mit Dunsthut und Isolierung
Schachtöffnung:
- ø 0800 mm (lichte)
- ø 1000 mm
- Sondermaße auf Anfrage
Werkstoffe :
- Edelstahl 1.4301 (V2A)
- Edelstahl 1.4571 (V4A)
Beschreibung:
Als Schachtabdeckungen in regensuvcherer, runder Ausführung hergestellt, unter Schutzgas geschweißt und im Vollbad gebeizt und passiviert

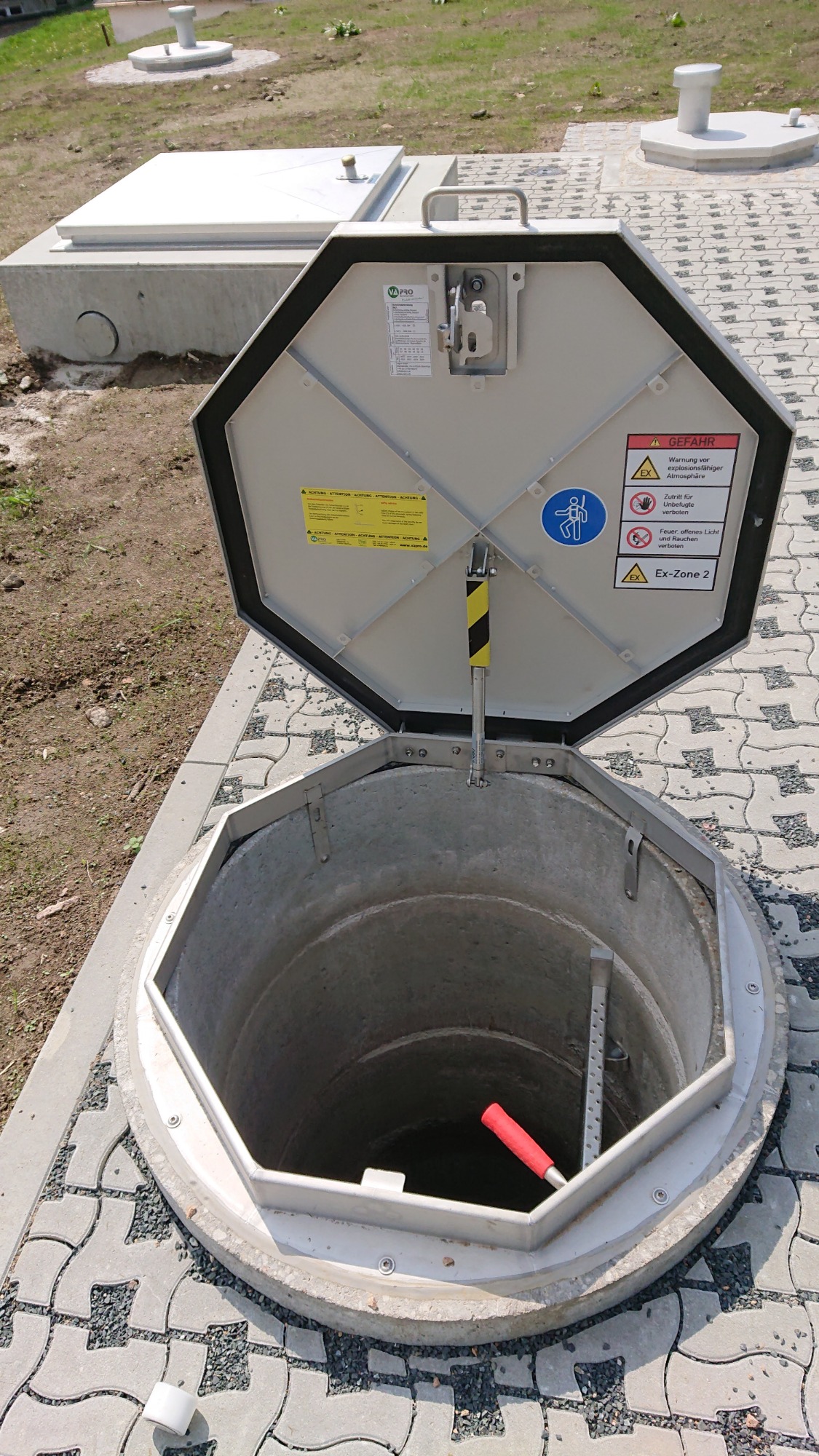

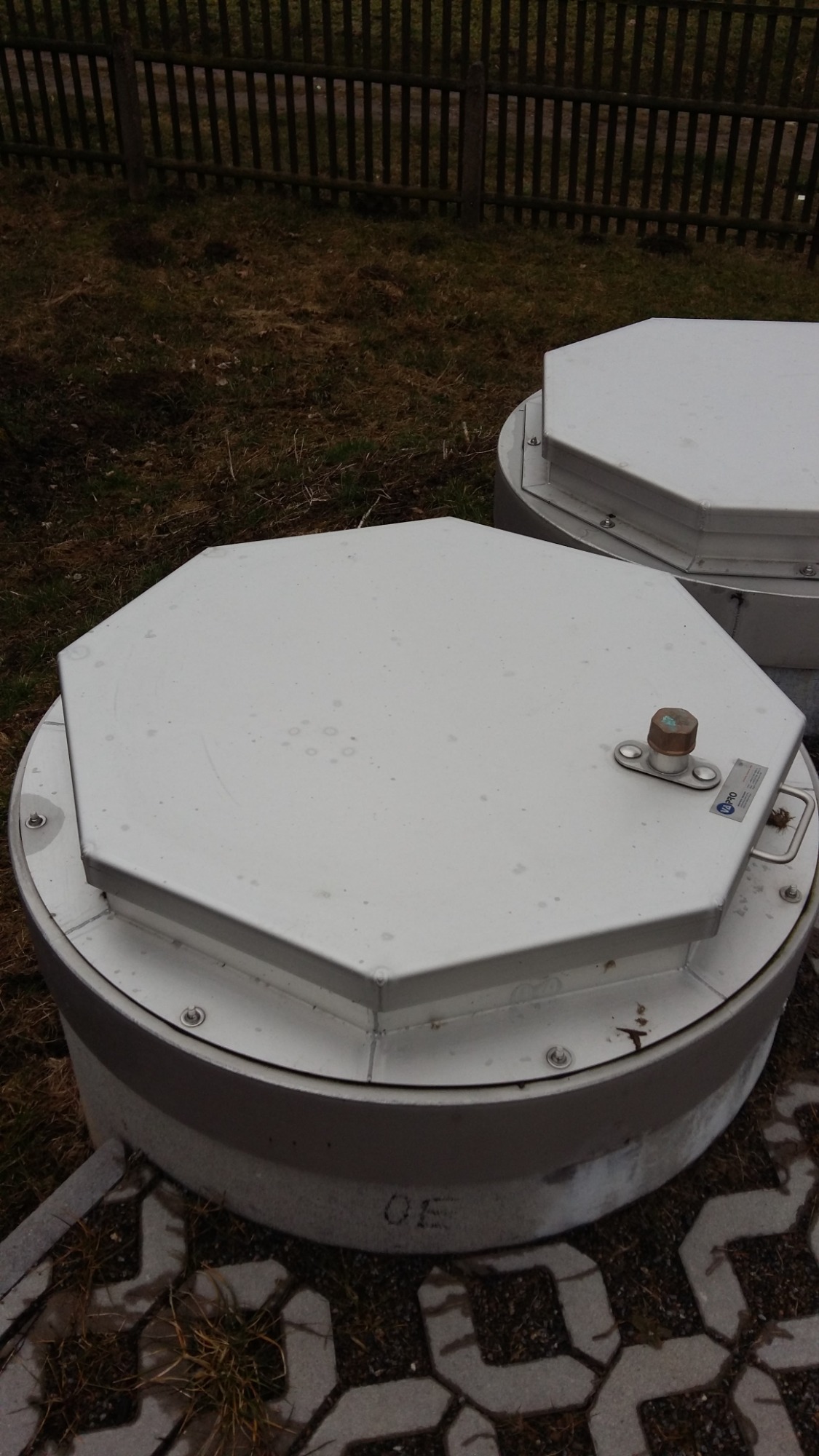

Deckel: Polygon ausgeführt 2,0mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender wartungsfreier Edelstahl-Gasdruckfeder und nur von Hand zu lösender Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe-aufklappbar ca.95°.
Grundrahmen: Polygon ausgeführt aus gekantetem Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten Zargen vorgerichtet für Dübelmontage.
Deckeldichtung: als umlaufende frost- und insektensicherer Gummi-Profildichtung trittsicher
im Deckel montiert.
Zubehör:
- Bedienungsschlüssel zum Öffnen der Abdeckung
- Messing-Zylindereinsatz für Schließzylinder
- Schließzylinder mit 3xZylinderschlüssel
- Innenliegender Notöffnungshebel
- Alarmkontakt
- Pollenfilter
- Aktivkohle-Filter
- Erhöhter Rahmen zum einbetonieren
angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
weitere Sicherheits_ und Wartungshinweise
- für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- die Überprüfung und Wahl des entsprechenden geeingeten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
