Eberdige Abdeckung SA80
„Die Ebenerdige“
Schachtabdeckung VA Pro SA80
Angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
Weitere Sicherheits- und Wartungshinweise:
- Für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- Die Überprüfung und Wahl des entsprechenden geeigneten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
| Ausführung | Deckeloberfläche | Belastung | Schachtöffnung | Aussparung | Höhe | Werkstoffe |
|---|---|---|---|---|---|---|
| Standard | Tränenblech R11 | 15kN – Klasse A begehbar |
|
|
mind. 120mm |
|
Beschreibung

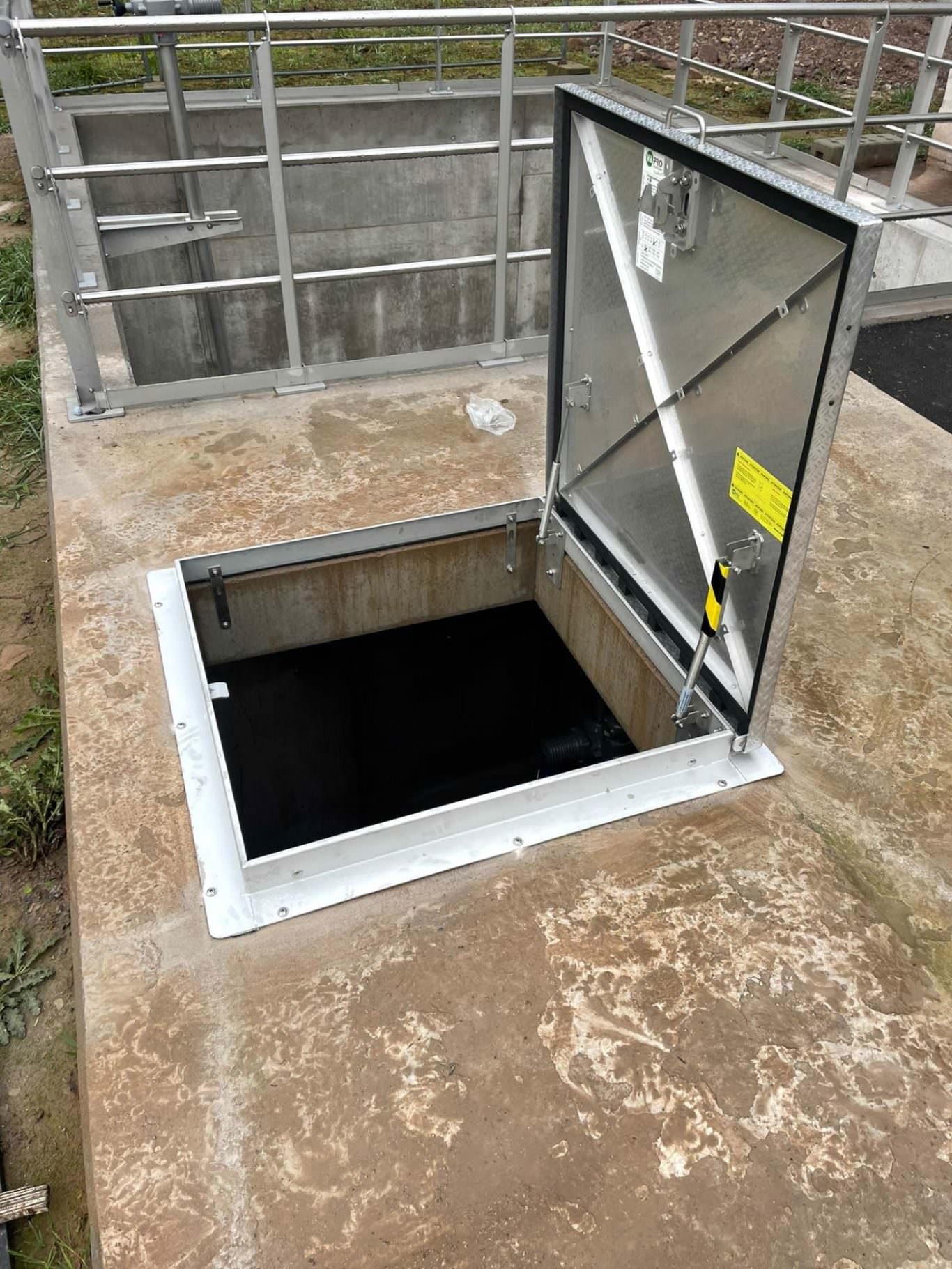

Tagwasser und geruchsdichte Schachtabdeckung für ebenerdiges einbetonieren mit eingebauten Gasdruckfedern als Öffnungshilfe und selbstarretierender, nur von Hand zu lösender Zuklappsicherung.
Deckel: aus Tränenblech, mit untenliegenden Versteifungsprofilen gemäß erforderlicher Belastung umlaufend auf Rahmen aufliegend. Deckel mit stabilen Unterflur- Scharnieren und eingeschraubten Vorreiberverschluß.
Vierseitig geschlossener Grundrahmen: mit Dichtungswinkel und angeschweißten Mauerankern und Kranösen zum einbetonieren in Betonaussparung (keine Innenschalung notwendig).
Opt. Zubehör
- Schließeinsatz für Profilzylinder 10/30
- Profilzylinder

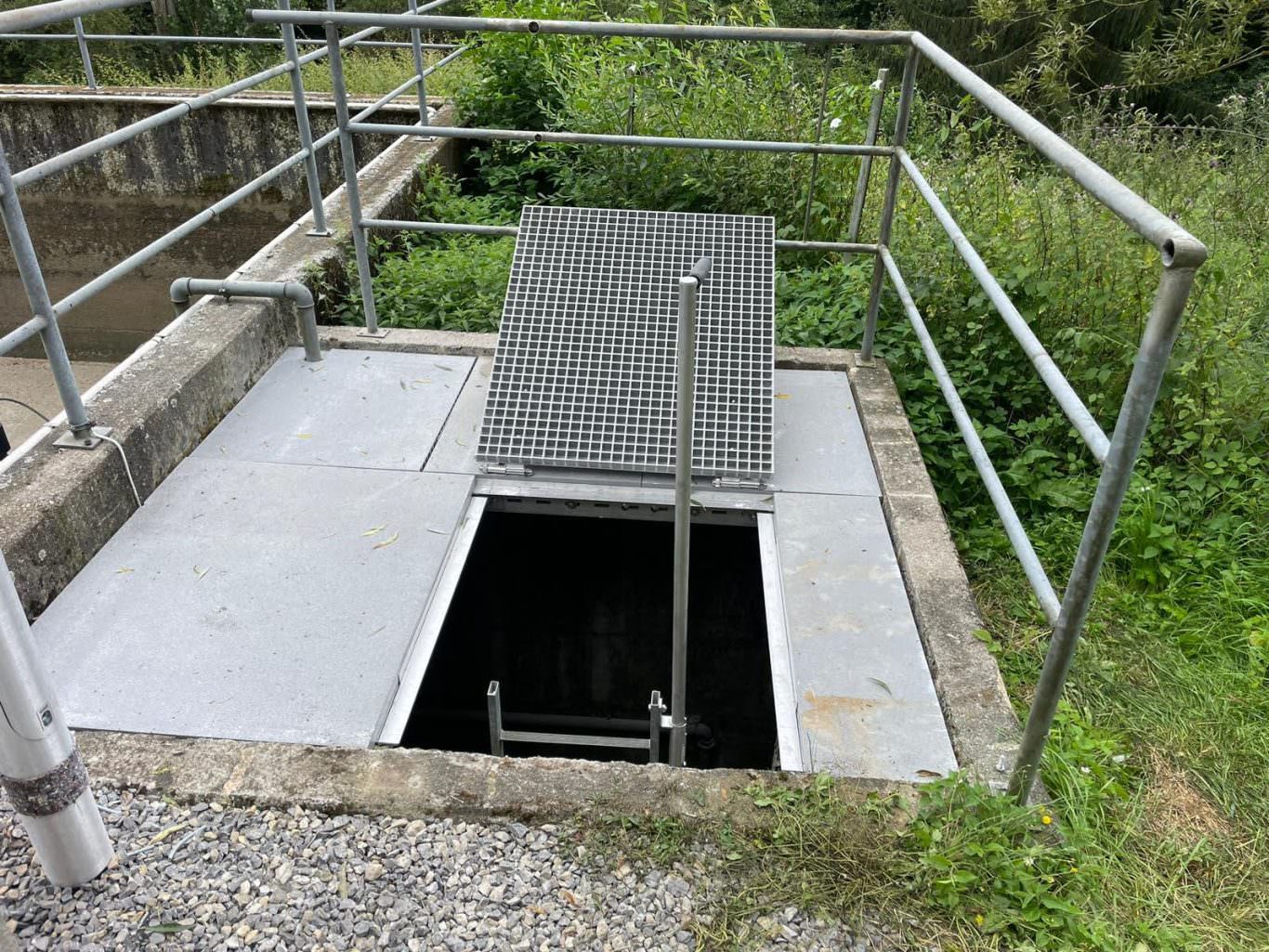

- Absturzgitter
Dateien

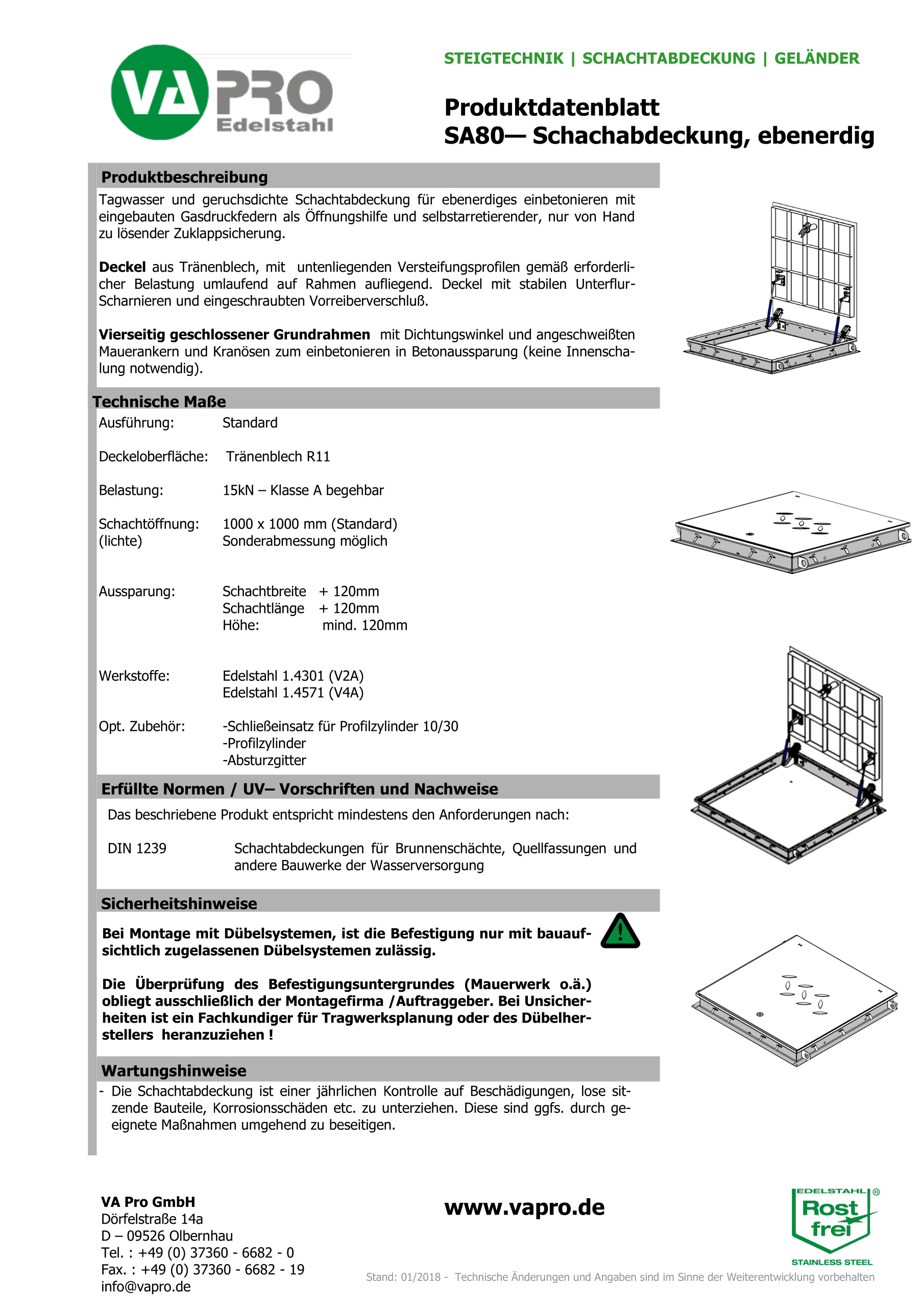

Datenblatt SA80
