Ebenerdige Abdeckung SA85
„Die Ebenerdige“
Schachtabdeckung VA Pro SA85
Angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
Weitere Sicherheits- und Wartungshinweise:
- Für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- Die Überprüfung und Wahl des entsprechenden geeigneten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
- Die Schachtabdeckung ist einer jährlichen Kontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maßnahmen umgehend zu beseitigen.
| Ausführung | Deckeloberfläche | Belastung | Schachtöffnung | Sondermaße | Betonaussparung | Werkstoffe |
|---|---|---|---|---|---|---|
|
Tränenblech R11 |
|
|
möglich |
|
|
Beschreibung

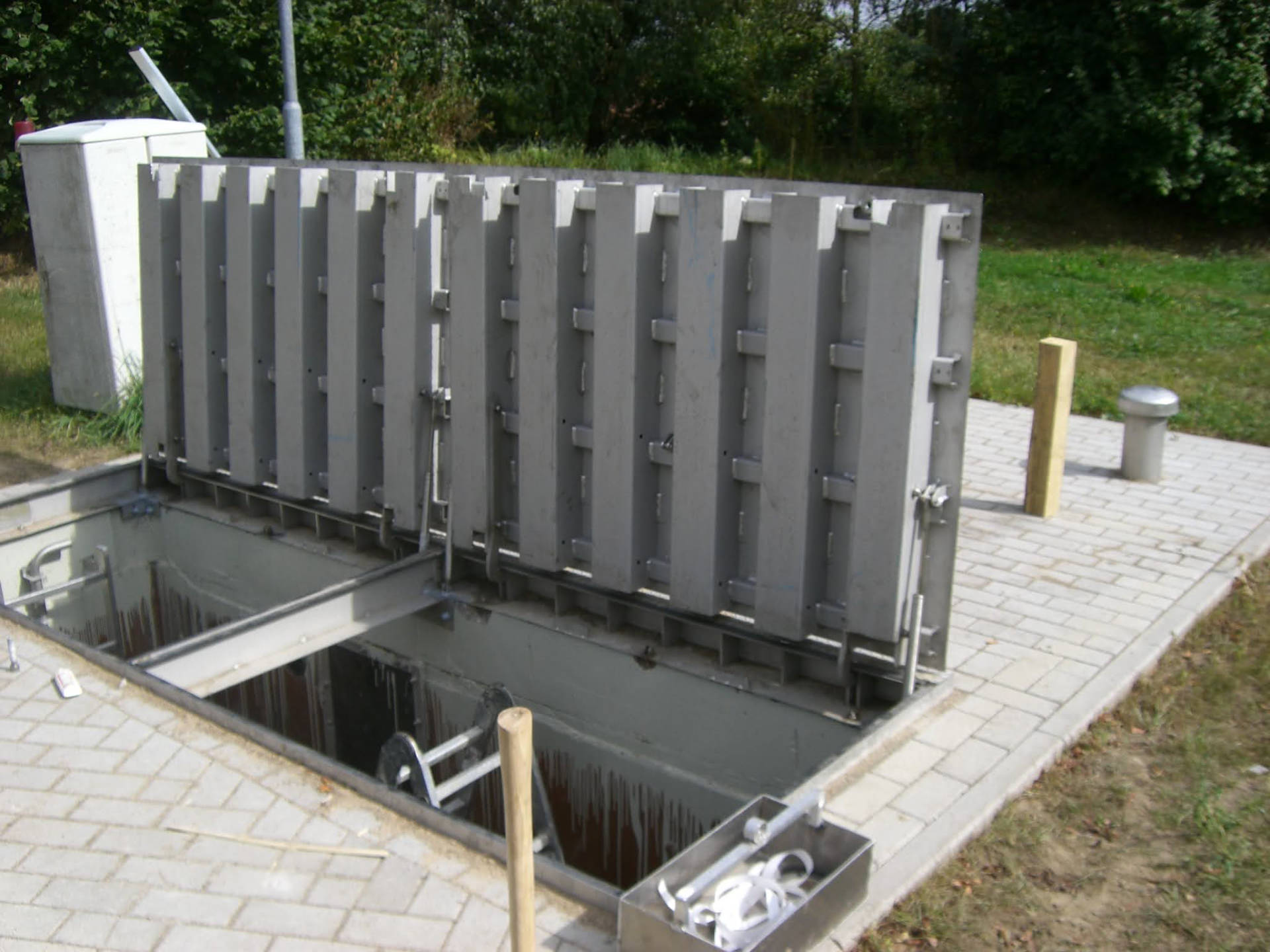

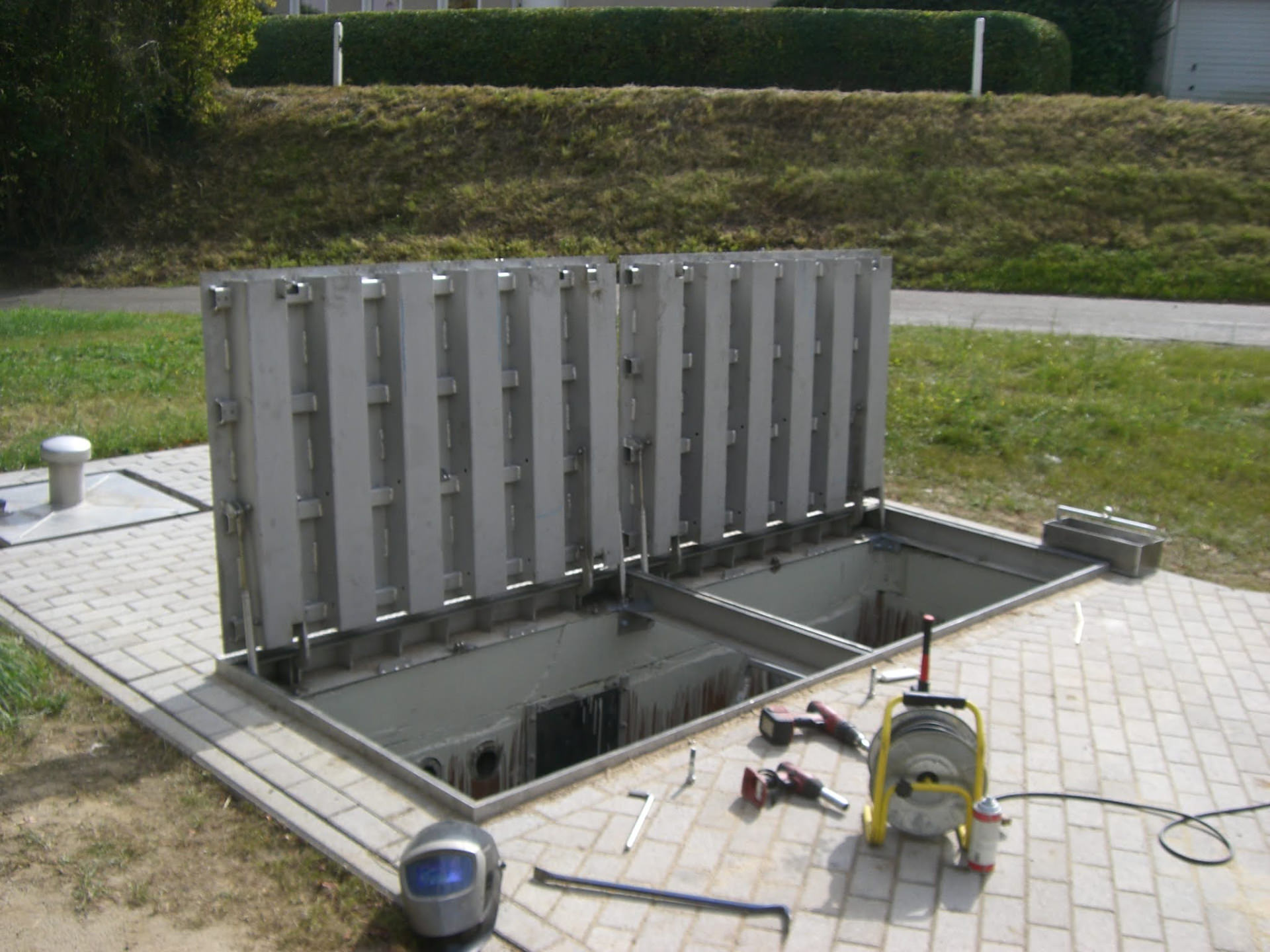

Tagwasser und geruchsdichte Schachtabdeckung für ebenerdiges einbetonieren mit eingebauten Gasdruckfedern als Öffnungshilfe und selbstarretierender, nur von Hand zu lösender Zuklappsicherung.
Deckel: aus Tränenblech, mit untenliegenden Versteifungsprofilen gemäß erforderlicher Belastung umlaufend auf Rahmen aufliegend. Deckel mit stabilen Unterflur-Scharnieren und eingeschraubten Vorreiberverschluß.
Vierseitig geschlossener Grundrahmen: mit Dichtungswinkel und angeschweißten Mauerankern und Kranösen zum einbetonieren in Betonaussparung (keine Innenschalung notwendig).
Zubehör
- Schließeinsatz für Profilzylinder 10/30
- Profilzylinder
- Absturzgitter
- Notausstiegshebel (Öffnung von Innen)
- Alarmkontakt
Dateien

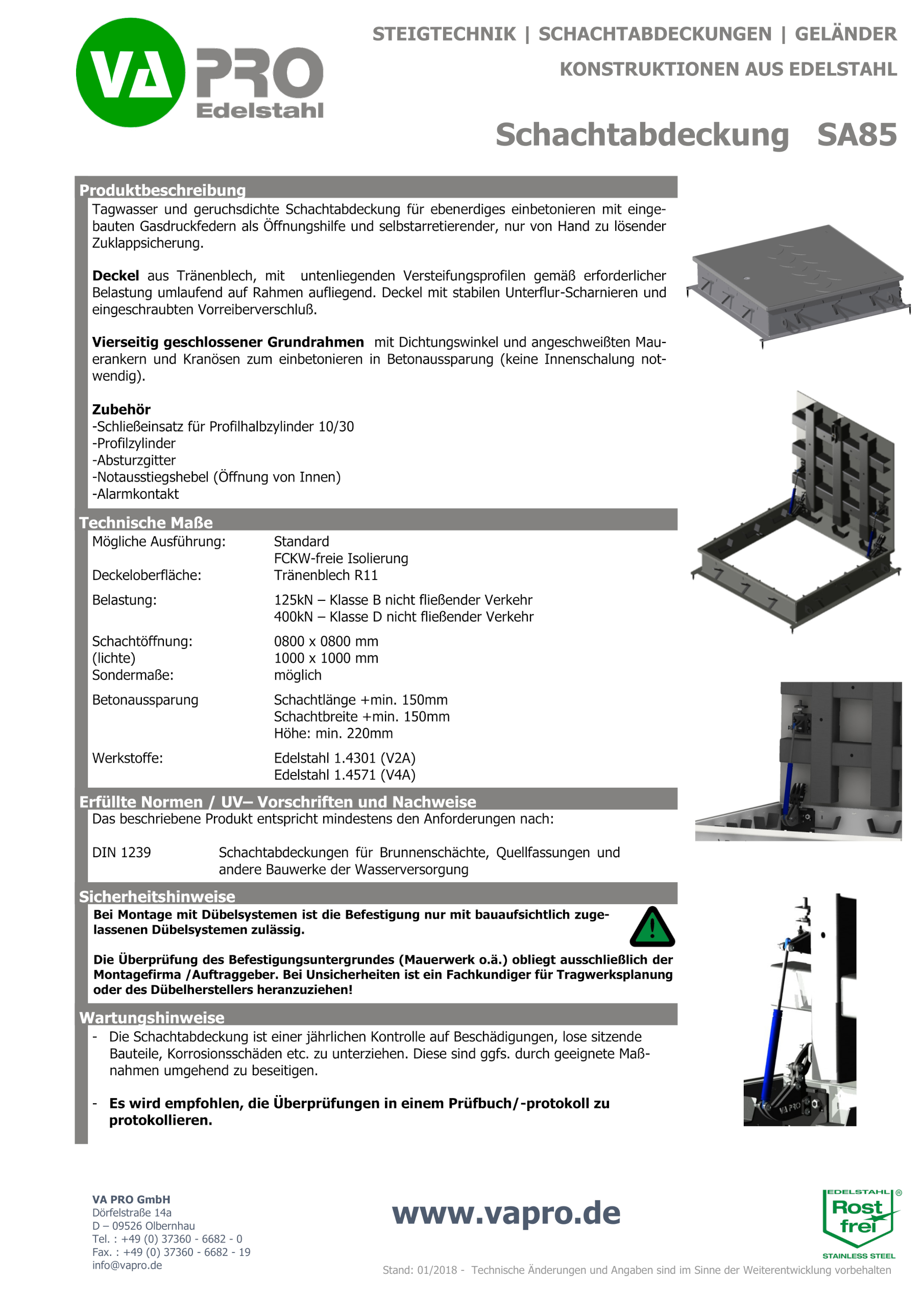

Datenblatt SA85
