Schachtabdeckung SA74

Zurück

Infos

Schachtabdeckungen SA74

Angewandte Normen & Vorschriften:

DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung

Weitere Sicherheits- und Wartungshinweise:

Für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
Die Überprüfung und Wahl des entsprechenden geeigneten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
Die Schachtabdeckung ist einer jährlichen Kontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maß nahmen umgehend zu beseitigen.

Technische Daten
Ausführung	Schachtöffnung	Werkstoffe
Standard mit Dunsthut DN150 (mit insektensicherem Fliegengitter) (Anzahl angeben) mit Isolierung (FCKW-frei) mit Dunsthut und Isolierung	Sondermaße nach Kundenwunsch – Bitte immer die lichten Schachtmaße angeben	Edelstahl 1.4301 (V2A) Edelstahl 1.4571 (V4A)

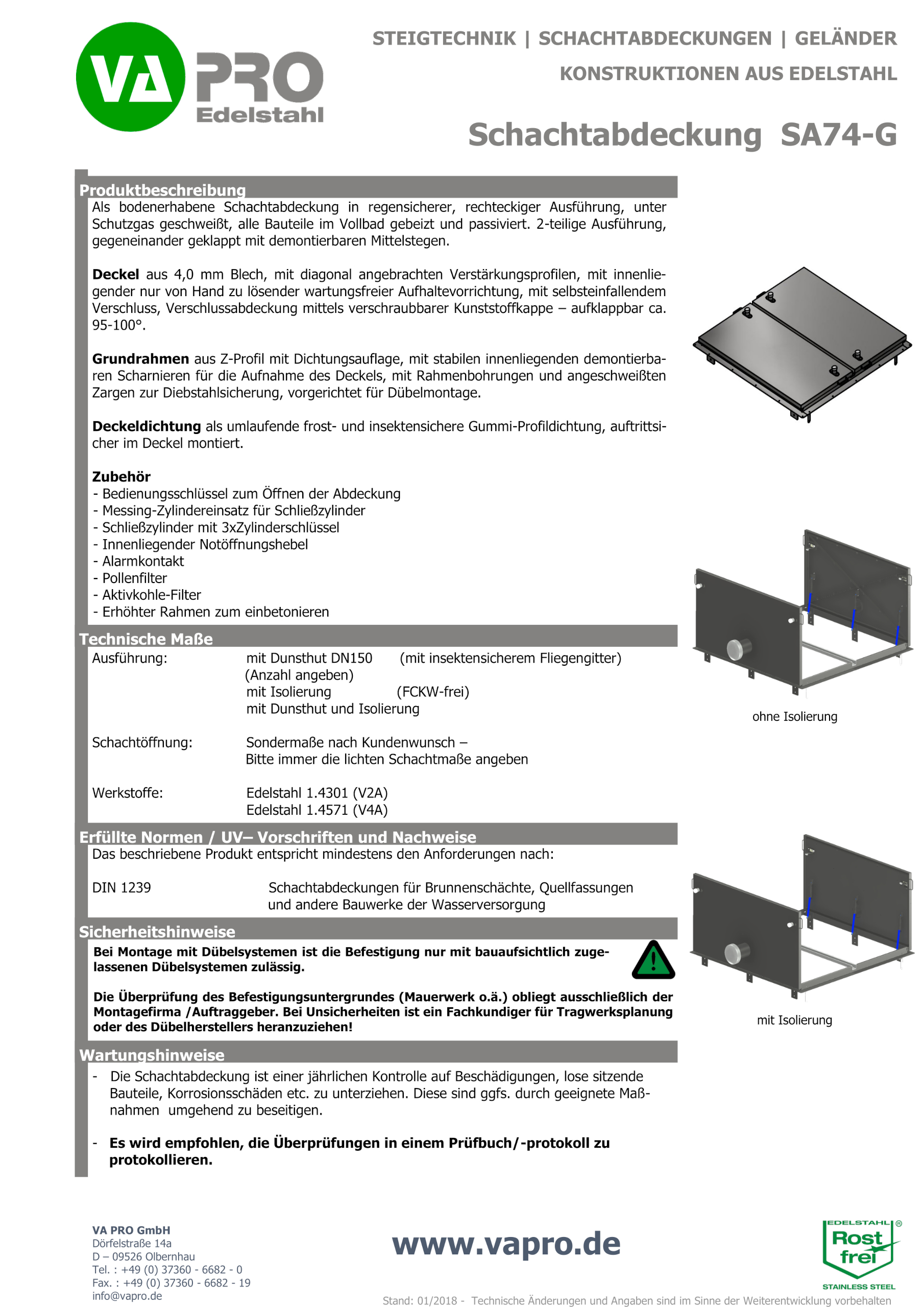

Beschreibung Schachtabdeckung SA74-G

Als bodenerhabene Schachtabdeckung in regensicherer, rechteckiger Ausführung, unter Schutzgas geschweißt, alle Bauteile im Vollbad gebeizt und passiviert. 2-teilige Ausführung, gegeneinander geklappt mit demontierbaren Mittelstegen.

Deckel: aus 4,0 mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender nur von Hand zu lösender wartungsfreier Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe – aufklappbar ca. 95-100°.

Grundrahmen: aus Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten Zargen zur Diebstahlsicherung, vorgerichtet für Dübelmontage.

Deckelverdichtung: als umlaufende frost- und insektensichere Gummi-Profildichtung, auftrittsicher im Deckel montiert.

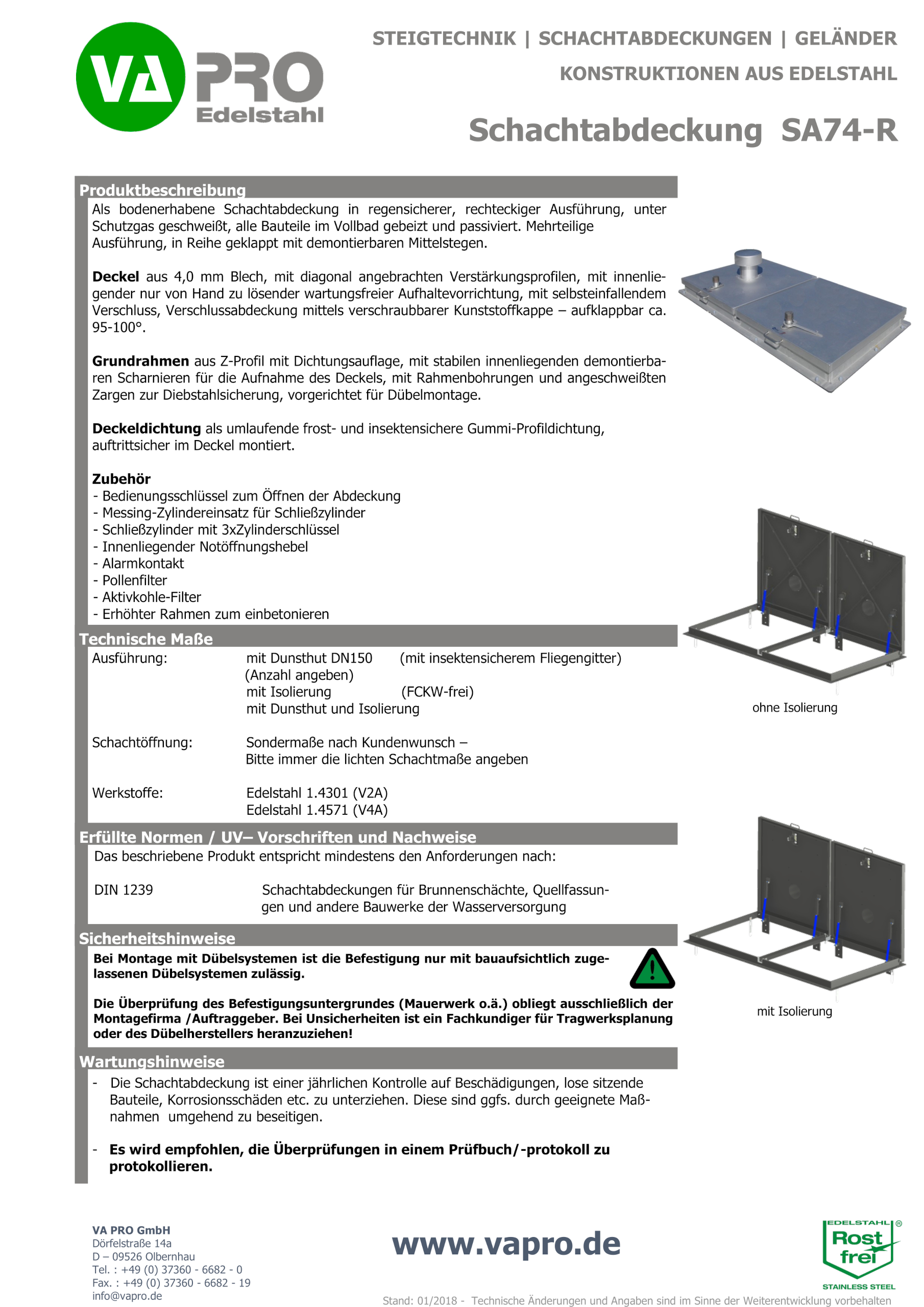

Beschreibung Schachtabdeckung SA74-R

Als bodenerhabene Schachtabdeckung in regensicherer, rechteckiger Ausführung, unter Schutzgas geschweißt, alle Bauteile im Vollbad gebeizt und passiviert. Mehrteilige Ausführung, in Reihe geklappt mit demontierbaren Mittelstegen.

Deckel: aus 4,0 mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender nur von Hand zu lösender wartungsfreier Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe – aufklappbar ca. 95-100°.

Grundrahmen: aus Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten Zargen zur Diebstahlsicherung, vorgerichtet für Dübelmontage.

Deckelverdichtung: als umlaufende frost- und insektensichere Gummi-Profildichtung, auftrittsicher im Deckel montiert.
