Schachtabdeckung SA71
Schachtabdeckungen SA74
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
- Für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- Die Überprüfung des Befestigungsuntergrundes (Mauerwerk o.ä.) obliegt ausschließlich der Montagefirma /Auftraggeber. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen!
- Die Schachtabdeckung ist einer jährlichen Kontrolle auf Beschädigungen, lose sitzende Bauteile, Korrosionsschäden etc. zu unterziehen. Diese sind ggfs. durch geeignete Maß nahmen umgehend zu beseitigen.
| Ausführung | Schachtöffnung | Werkstoffe |
|---|---|---|
|
|
|
Beschreibung Schachtabdeckung SA71-G

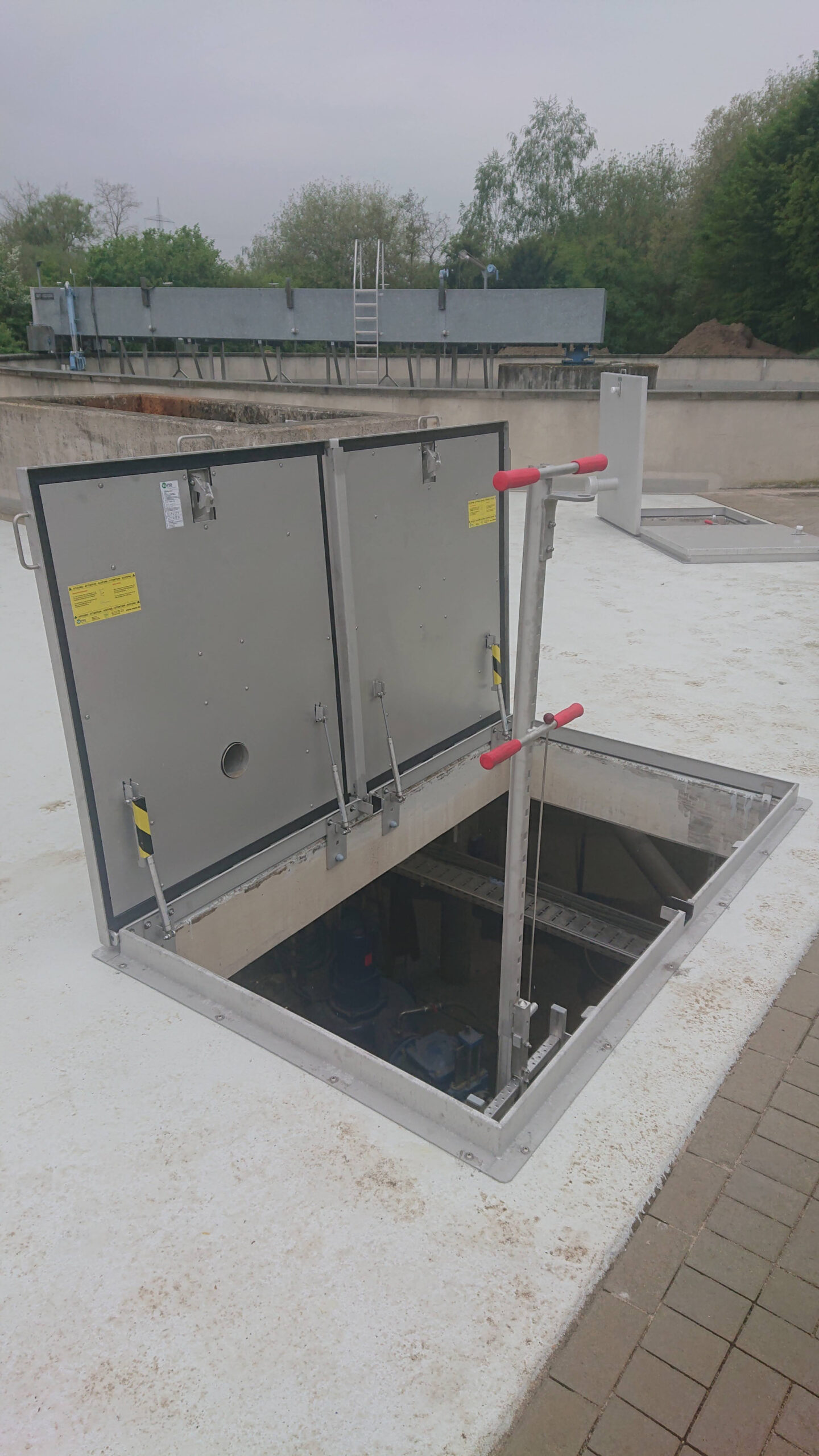

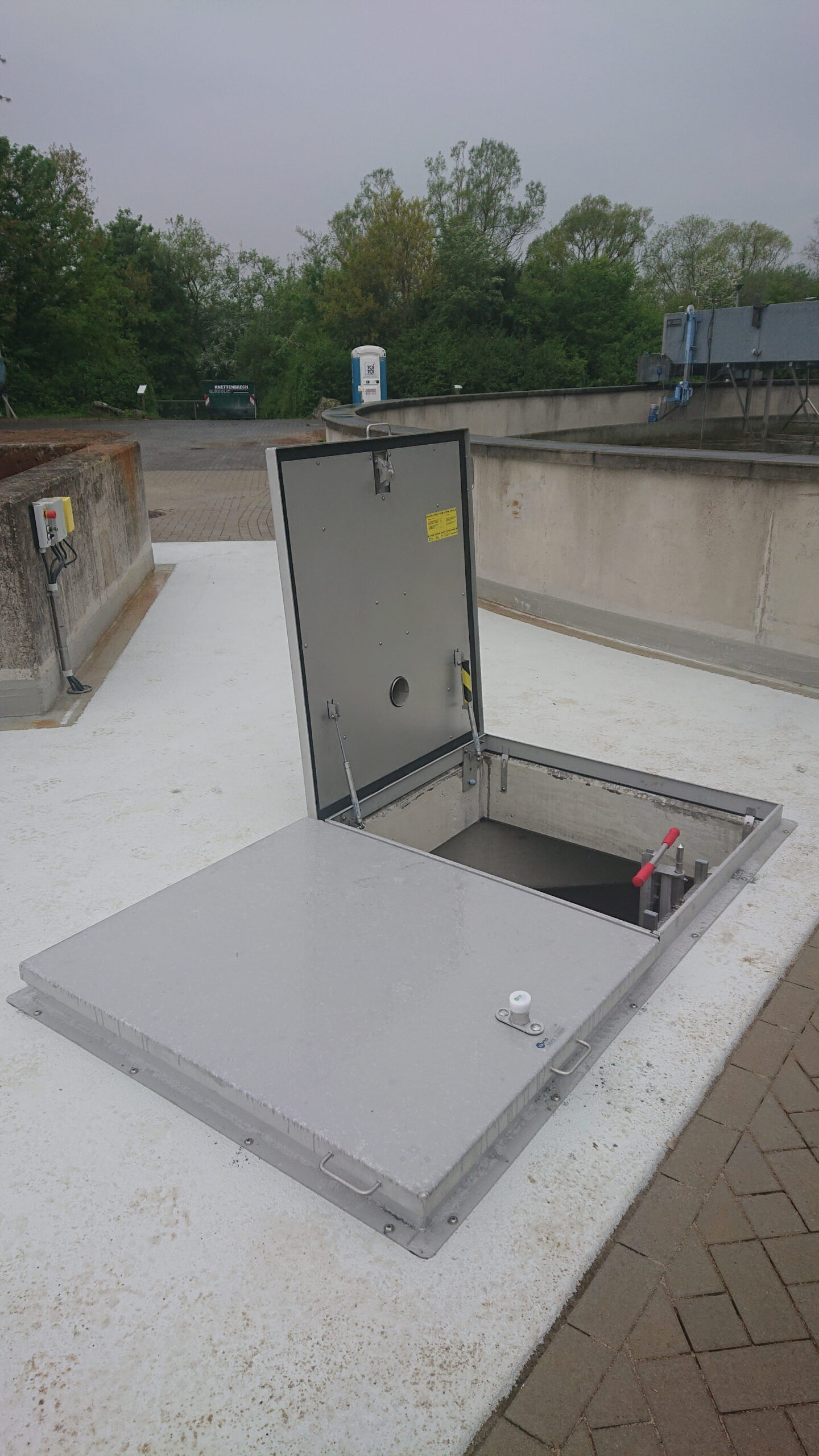

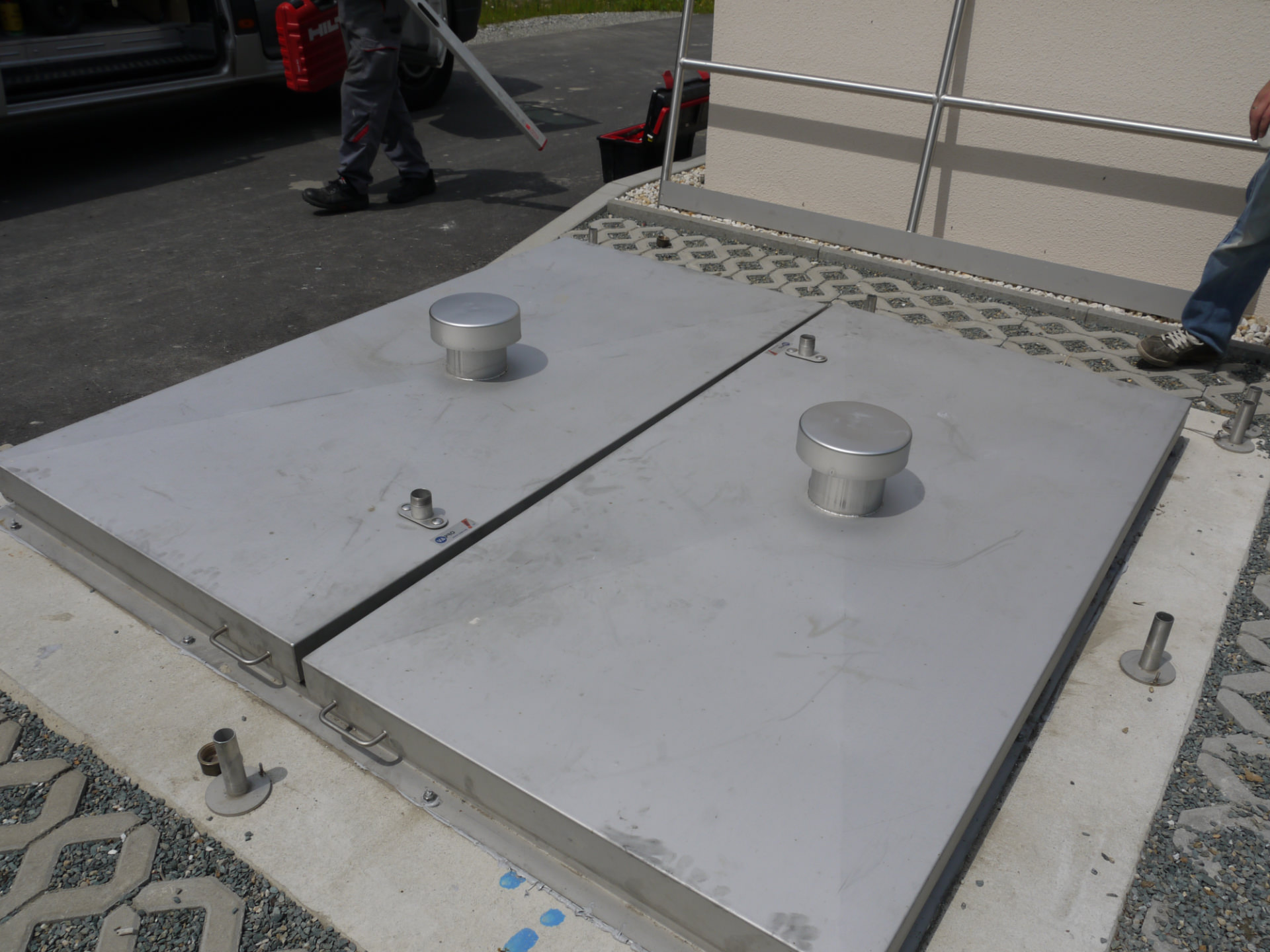

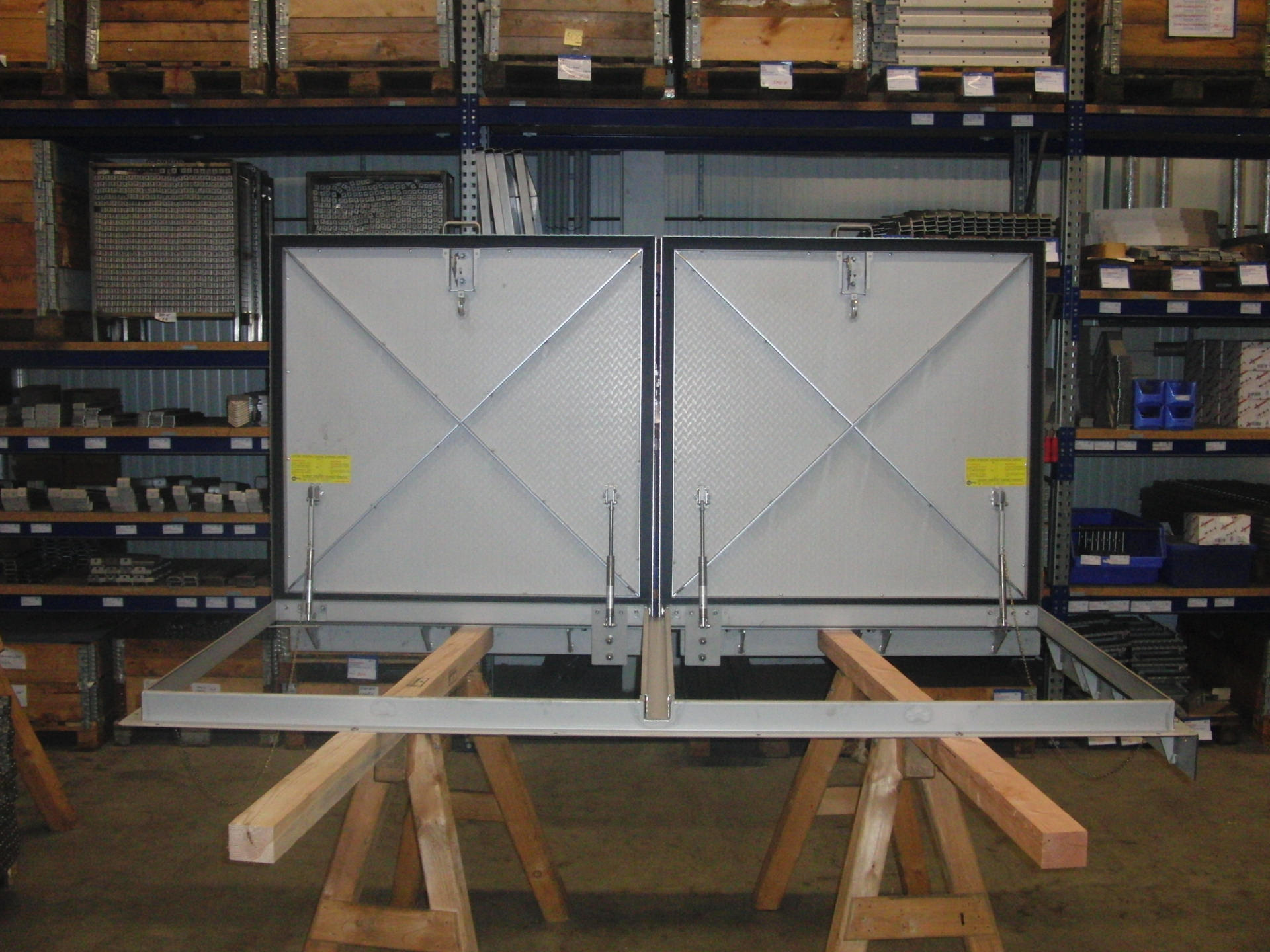

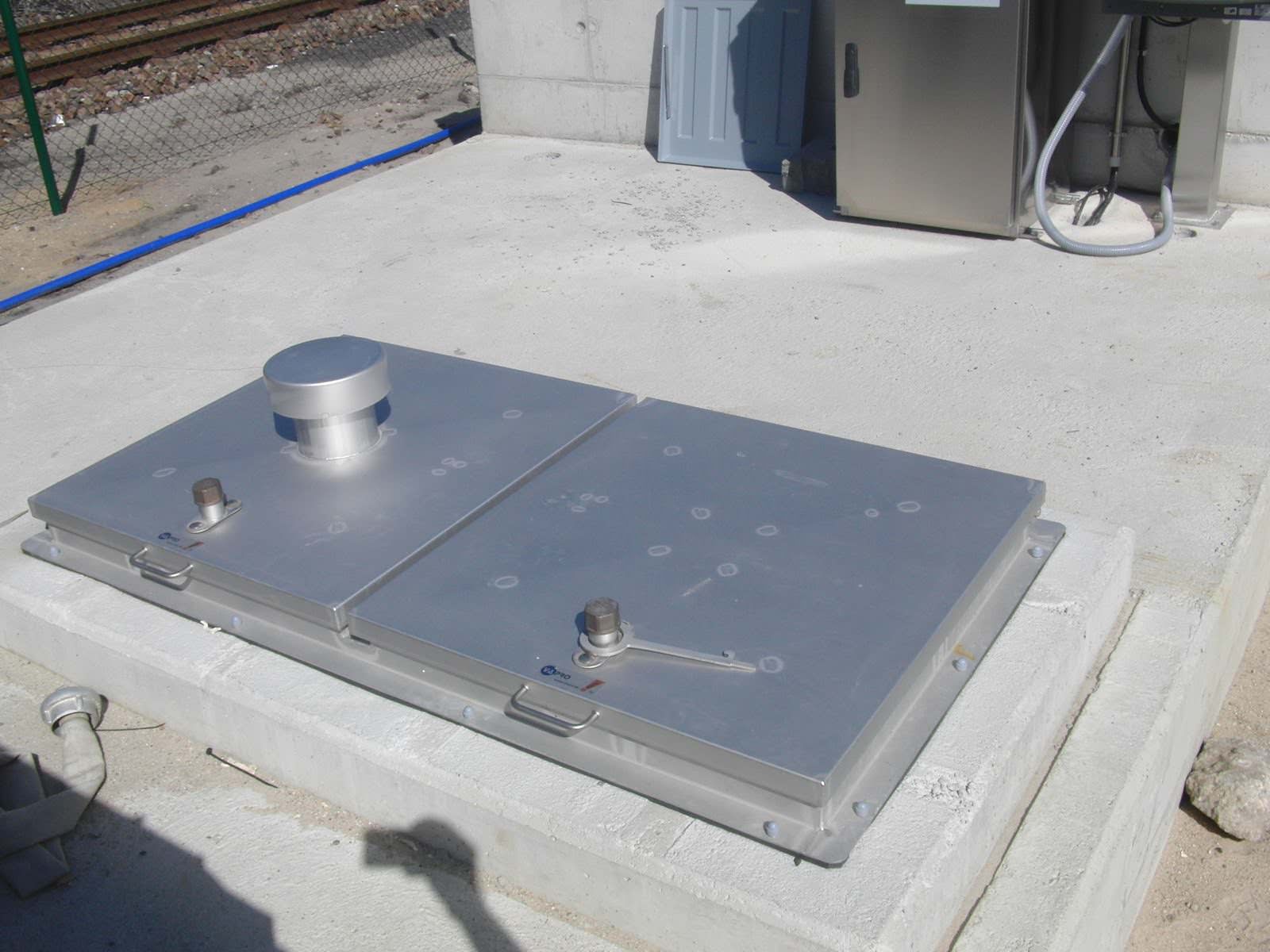

Als bodenerhabene Schachtabdeckung in regensicherer, rechteckiger Ausführung, unter Schutzgas geschweißt, alle Bauteile im Vollbad gebeizt und passiviert. 2-teilige Ausführung, gegeneinander geklappt mit demontierbaren Mittelstegen.

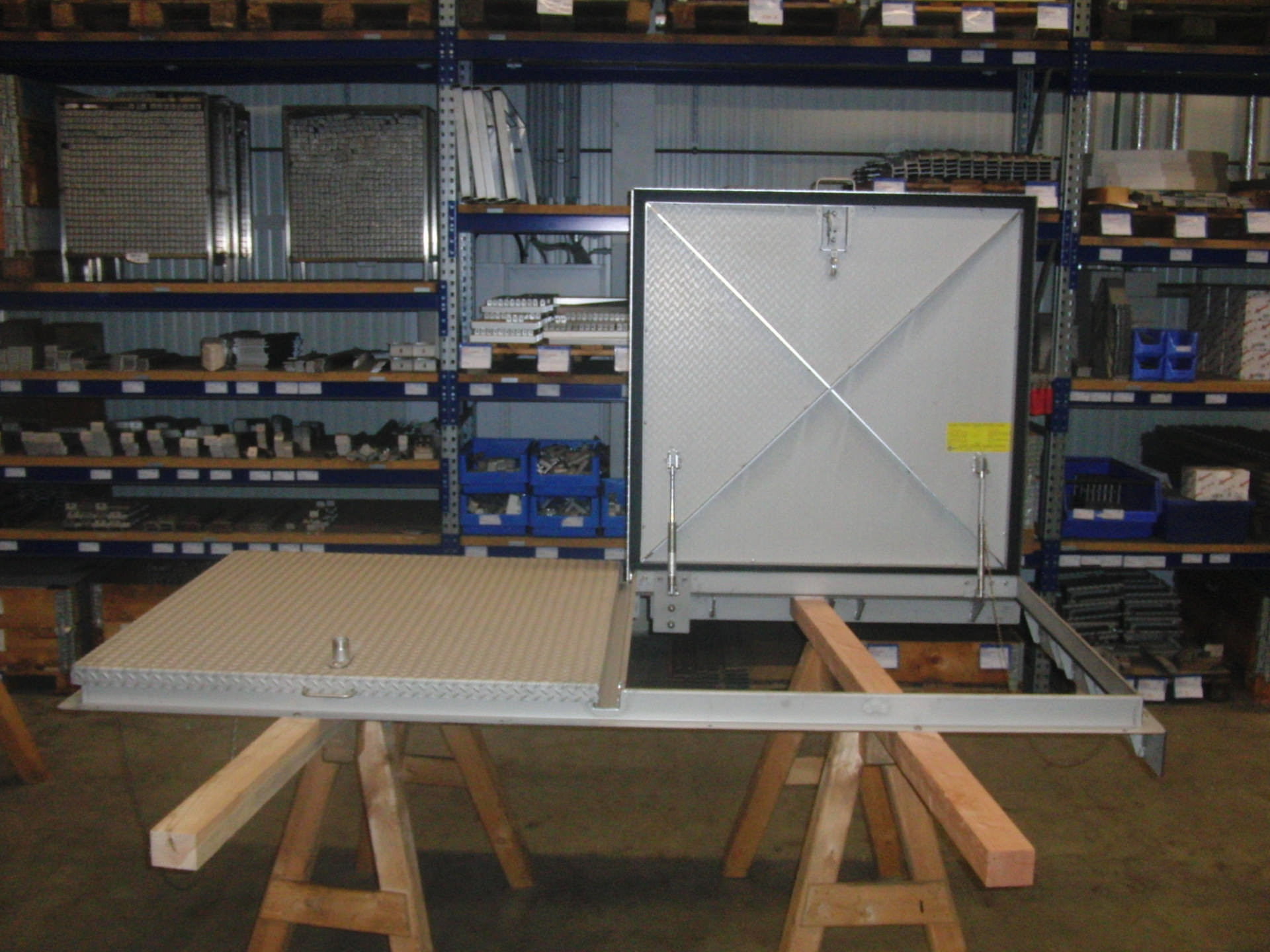

Deckel: aus 2,0 mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender nur von Hand zu lösender wartungsfreier Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe – aufklappbar ca. 95-100°.

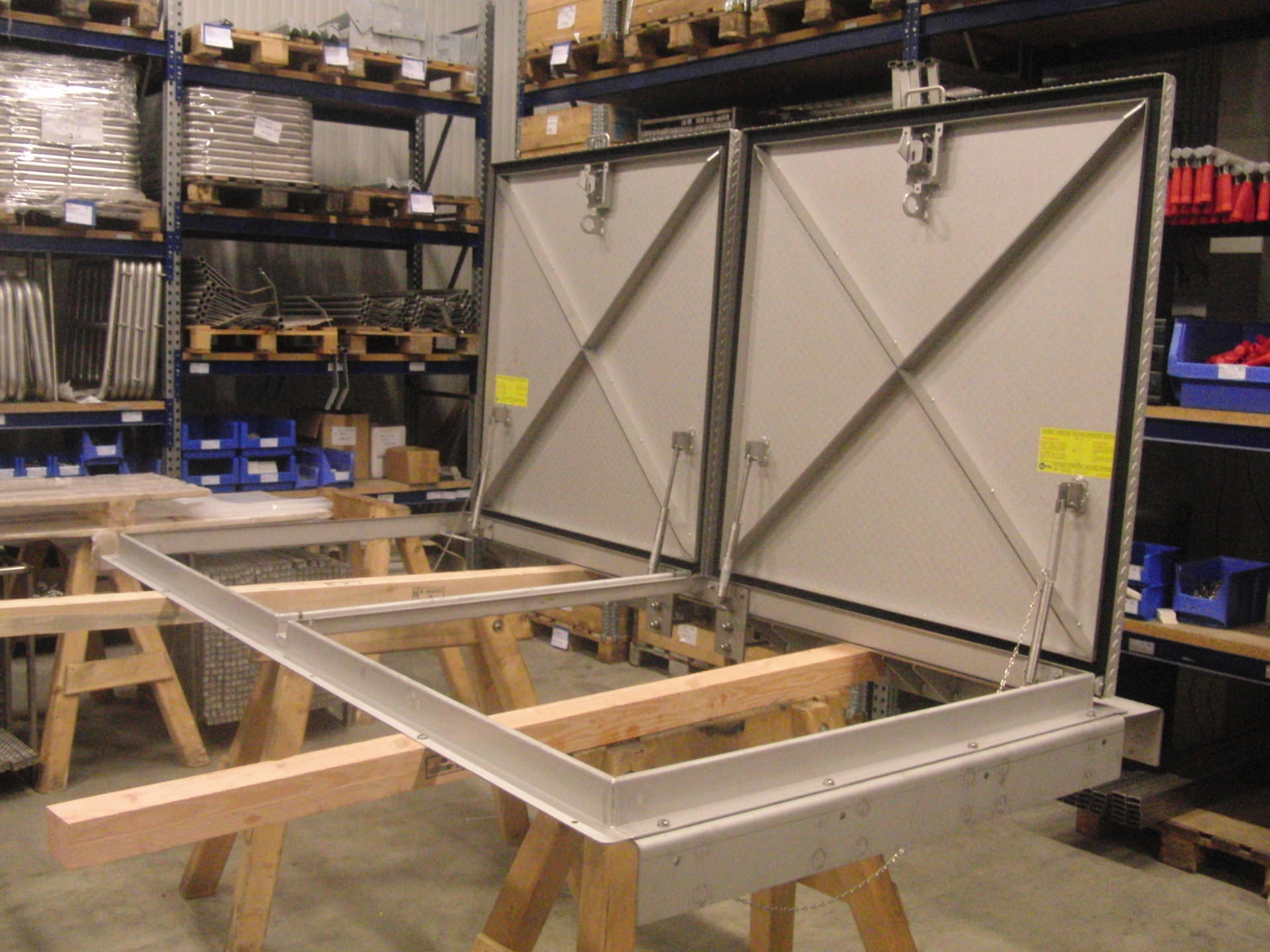

Grundrahmen: aus Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten Zargen zur Diebstahlsicherung, vorgerichtet für Dübelmontage.
Deckelverdichtung: als umlaufende frost- und insektensichere Gummi-Profildichtung, auftrittsicher im Deckel montiert.
Zubehör
- Bedienungsschlüssel zum Öffnen der Abdeckung
- Messing-Zylindereinsatz für Schließzylinder
- Schließzylinder mit 3xZylinderschlüssel
- Innenliegender Notöffnungshebel
- Alarmkontakt
- Pollenfilter
- Aktivkohle-Filter
- Erhöhter Rahmen zum einbetonieren
Dateien

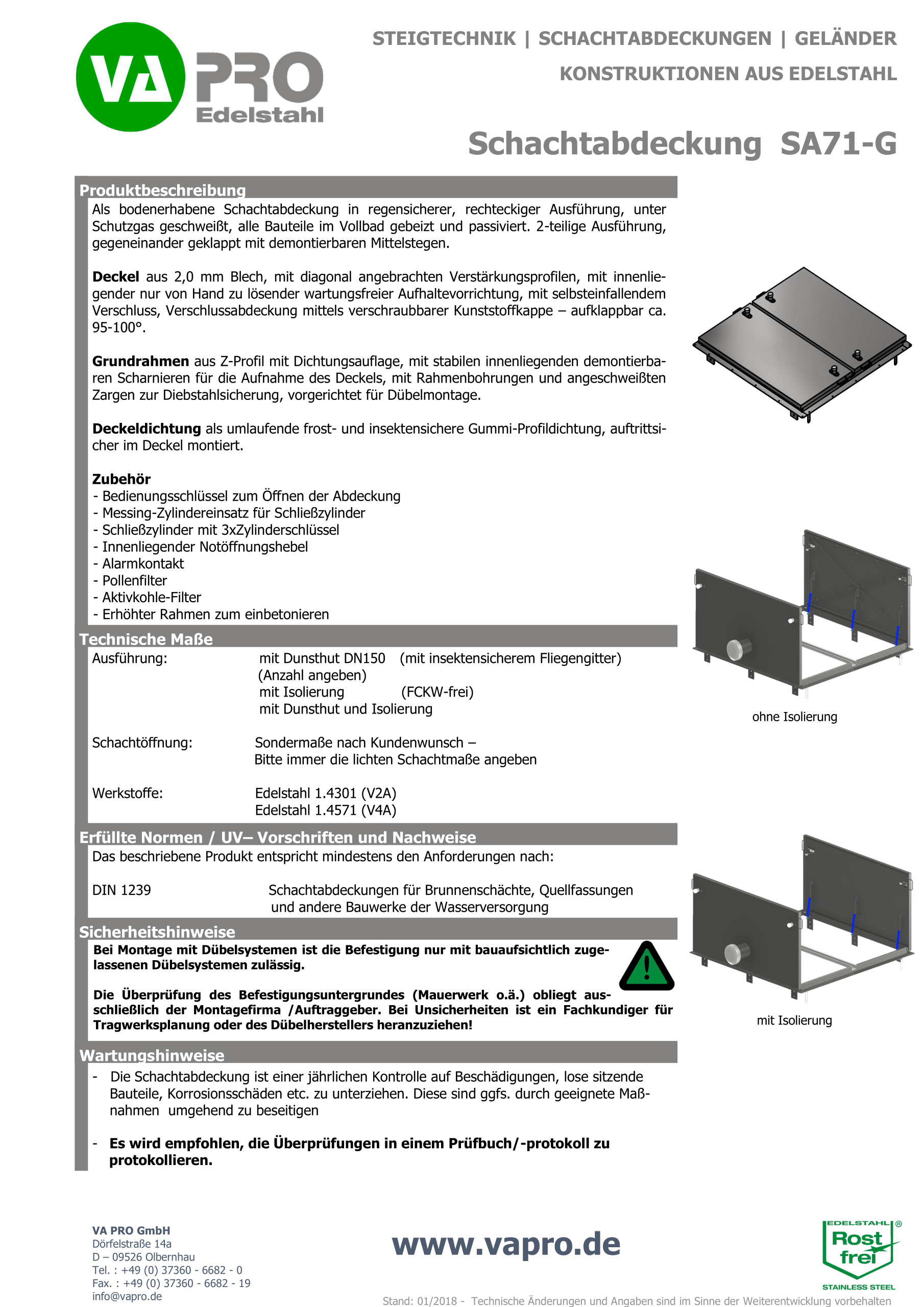

Datenblatt SA71-G
