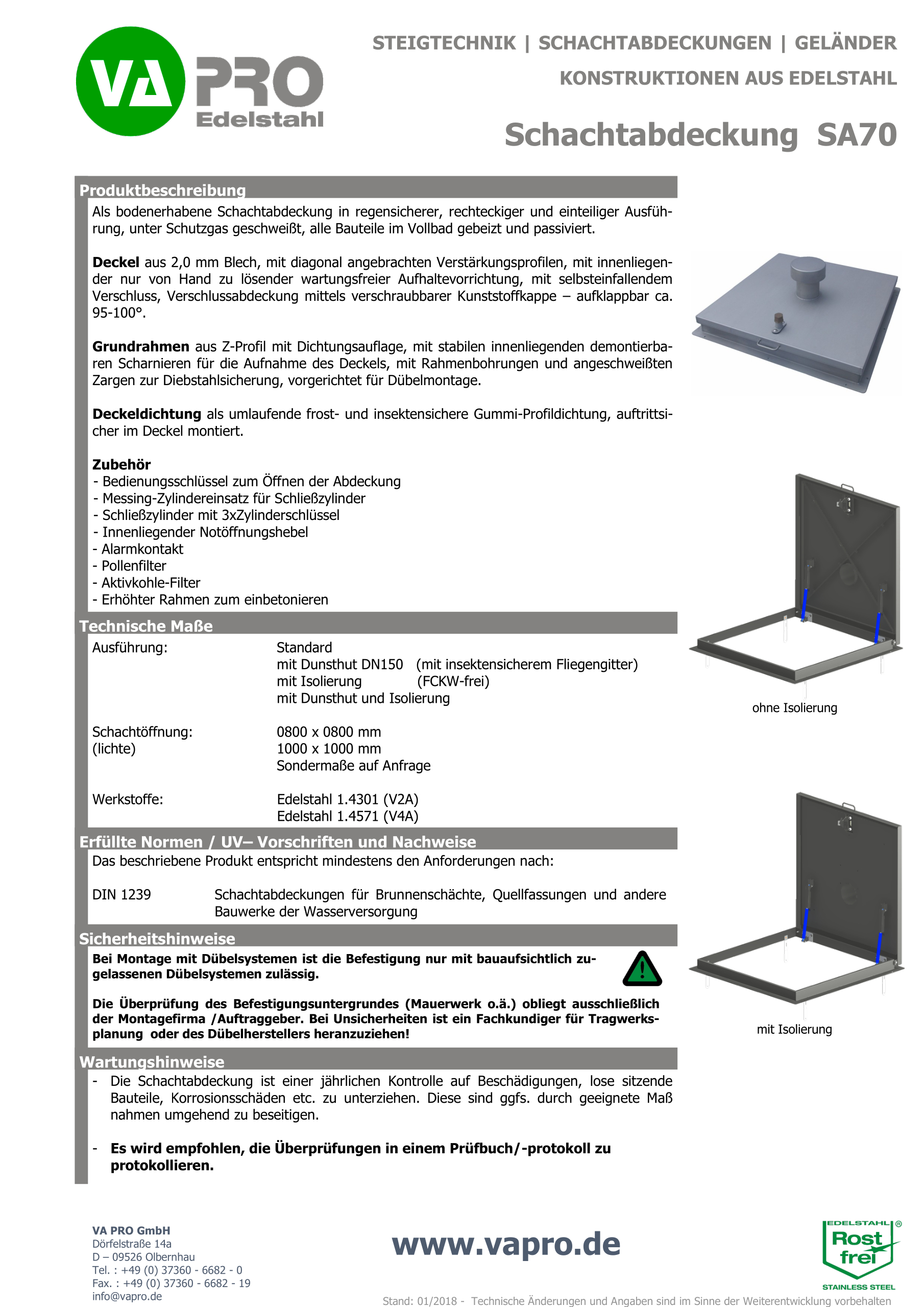

Schachtabdeckung SA70
Schachtabdeckungen VA Pro SA70
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
- Für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- Die Überprüfung und Wahl des entsprechenden geeigneten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
| Ausführung | Schachtöffnung | Werkstoffe |
|---|---|---|
|
|
|
Beschreibung

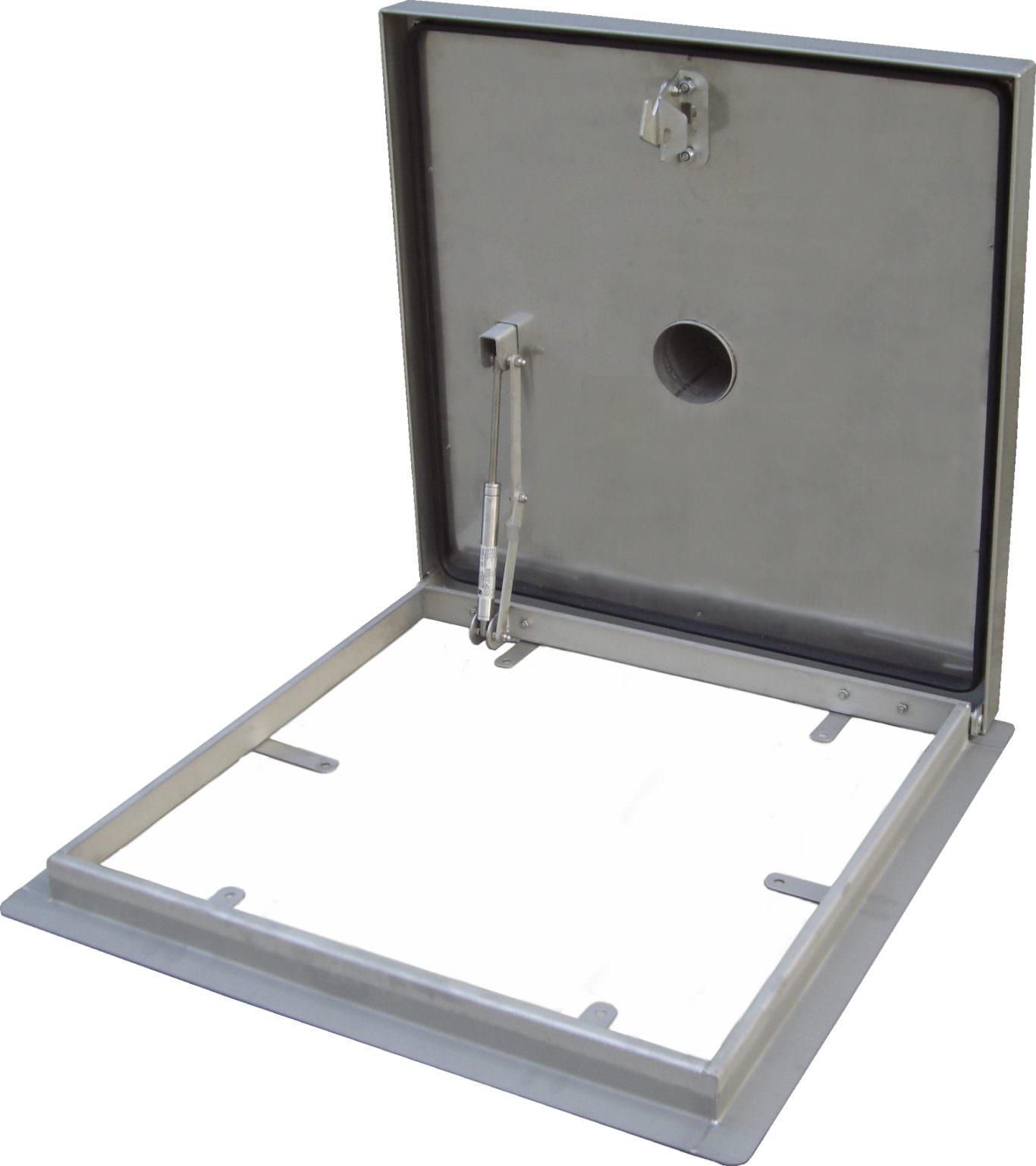

Als bodenerhabene Schachtabdeckung in regensicherer, rechteckiger und einteiliger Ausführung, unter Schutzgas geschweißt, alle Bauteile im Vollbad gebeizt und passiviert.
Deckel: aus 2,0 mm Blech, mit diagonal angebrachten Verstärkungsprofilen, mit innenliegender nur von Hand zu lösender wartungsfreier Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels verschraubbarer Kunststoffkappe – aufklappbar ca. 95-100°.
Grundrahmen: aus Z-Profil mit Dichtungsauflage, mit stabilen innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen und angeschweißten Zargen zur Diebstahlsicherung, vorgerichtet für Dübelmontage.
Deckelverdichtung: als umlaufende frost- und insektensichere Gummi Profildichtung, auftrittsicher im Deckel montiert.
Zubehör
- Bedienungsschlüssel zum Öffnen der Abdeckung
- Messing-Zylindereinsatz für Schließzylinder
- Schließzylinder mit 3xZylinderschlüssel
- Innenliegender Notöffnungshebel
- Alarmkontakt
- Pollenfilter
- Aktivkohle-Filter
- Erhöhter Rahmen zum einbetonieren
