Rohrkonsolen & Rohrhalterungen
Rohrkonsolen / Wandkonsolen
Rohrkonsolen dienen als stabile Halterungen zur sicheren Aufnahme und Befestigung von Rohrleitungen. Sie gewährleisten eine zuverlässige Lastabtragung sowie einen festen Halt der Rohre an Wänden, Decken oder Böden.
Rohrkonsolen sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anforderungen in der Industrie, Gebäudetechnik und im Anlagenbau gerecht zu werden. Sie ermöglichen eine einfache Montage und tragen zur Langlebigkeit und Funktionalität der Rohrsysteme bei.

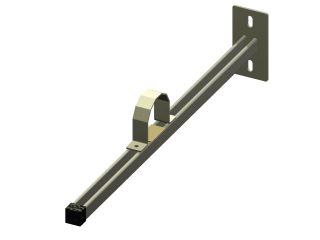

Rohrkonsolen RK10
Beschreibung:
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
| Geeignet für | Ausrichtung | Profil | Befestigung | Werkstoff |
|---|---|---|---|---|
|
|
1x C42 x 42 x 2,5 mm | Platte 200x100x6mm 2x M12—Lochabstand 130mm |
|

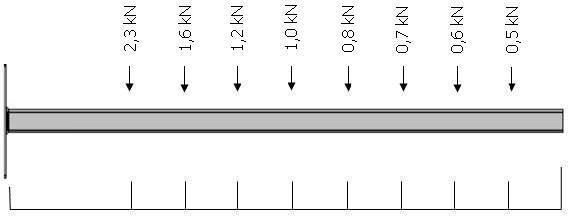

Belastung

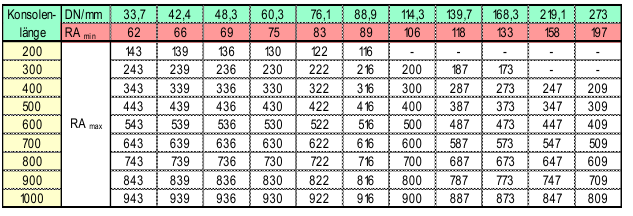

Rohrabstand
Dateien

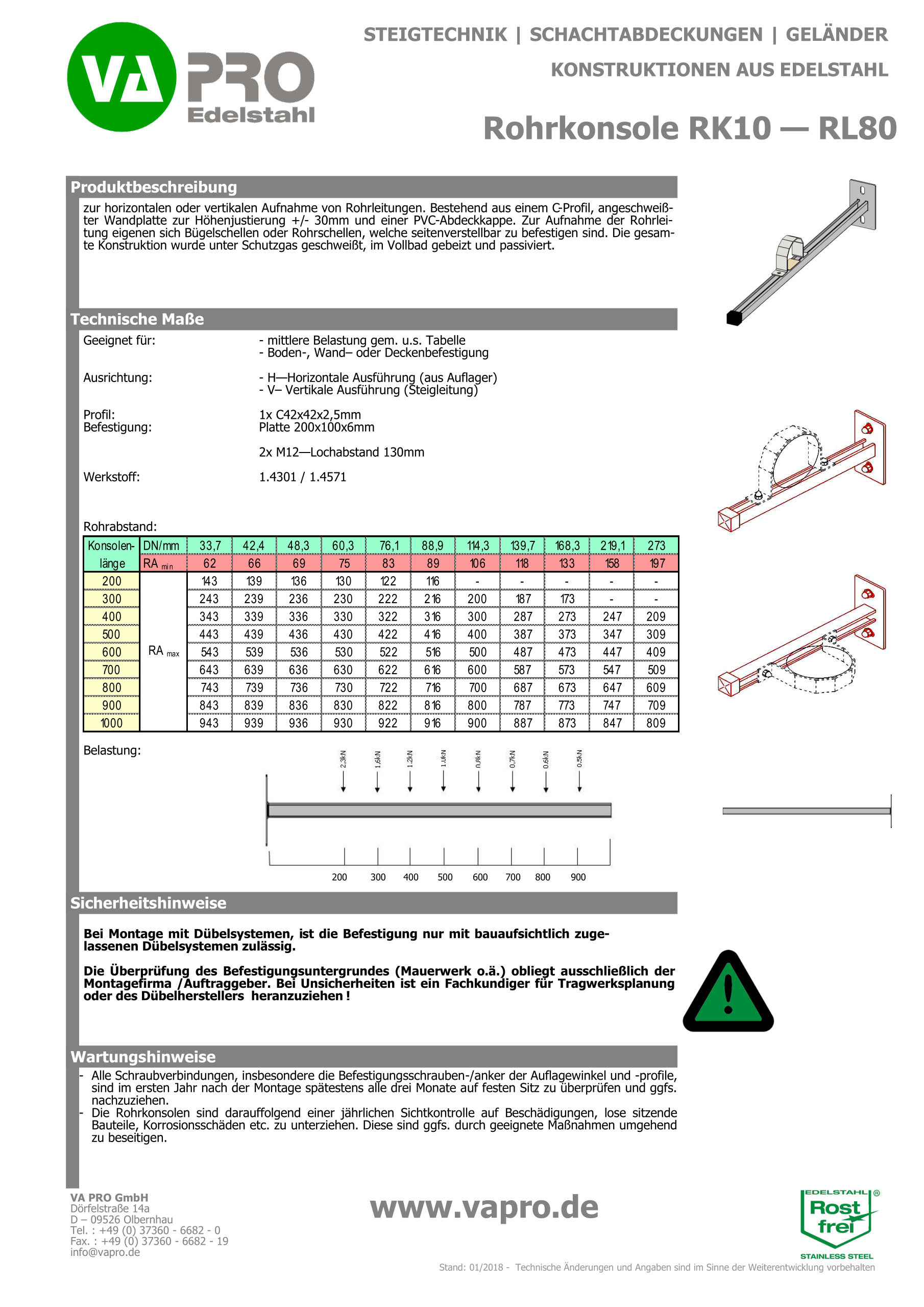

Datenblatt RK10

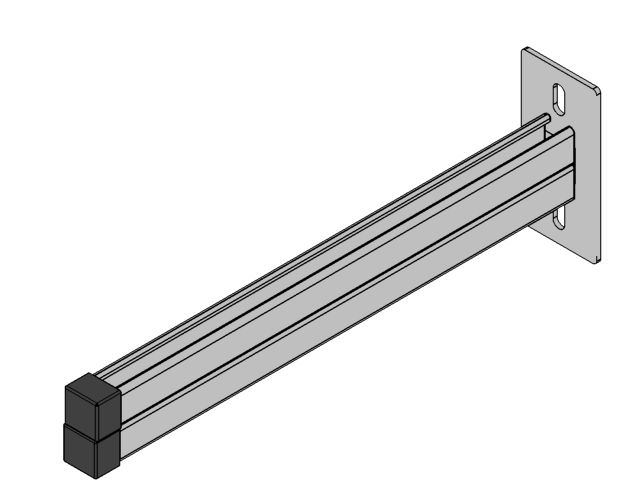

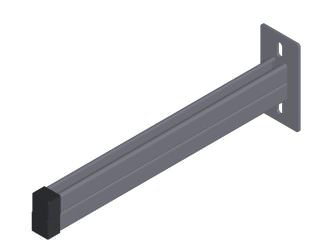

Rohrkonsolen RK15
Beschreibung:
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus 2 an einander geschweißten C-Profilen, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
| Geeignet für | Ausrichtung | Profil | Befestigung | Werkstoff |
|---|---|---|---|---|
|
|
2x C42 x 42 x2,5 mm | Platte 200x100x6mm 2x M12—Lochabstand 130mm |
|

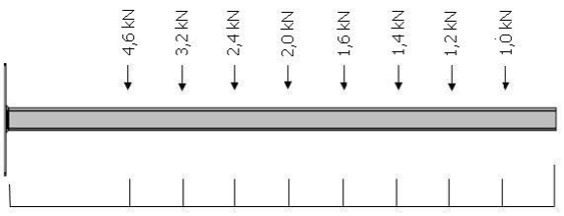

Belastung
Rohrabstand
Dateien

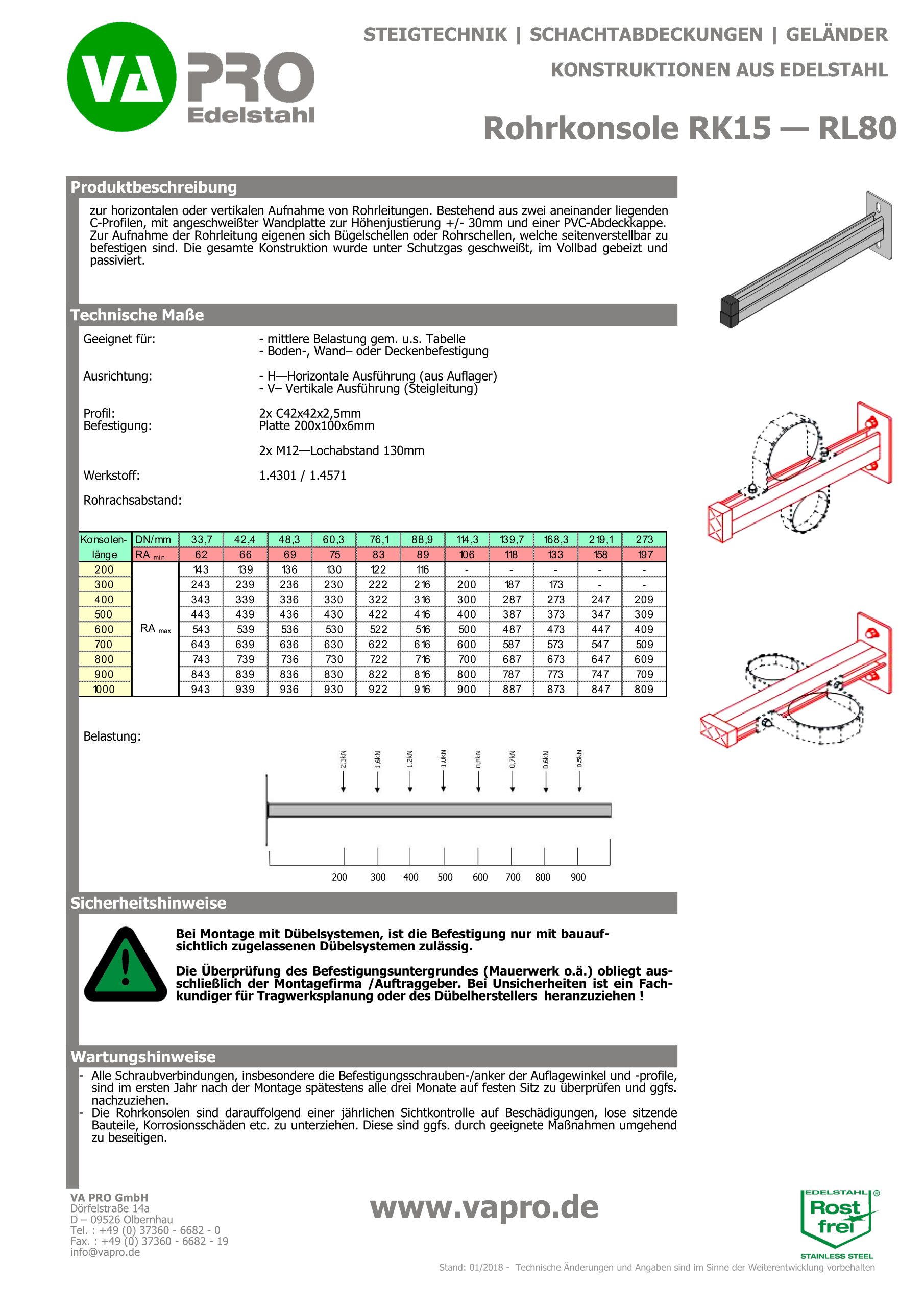

Datenblatt RK15

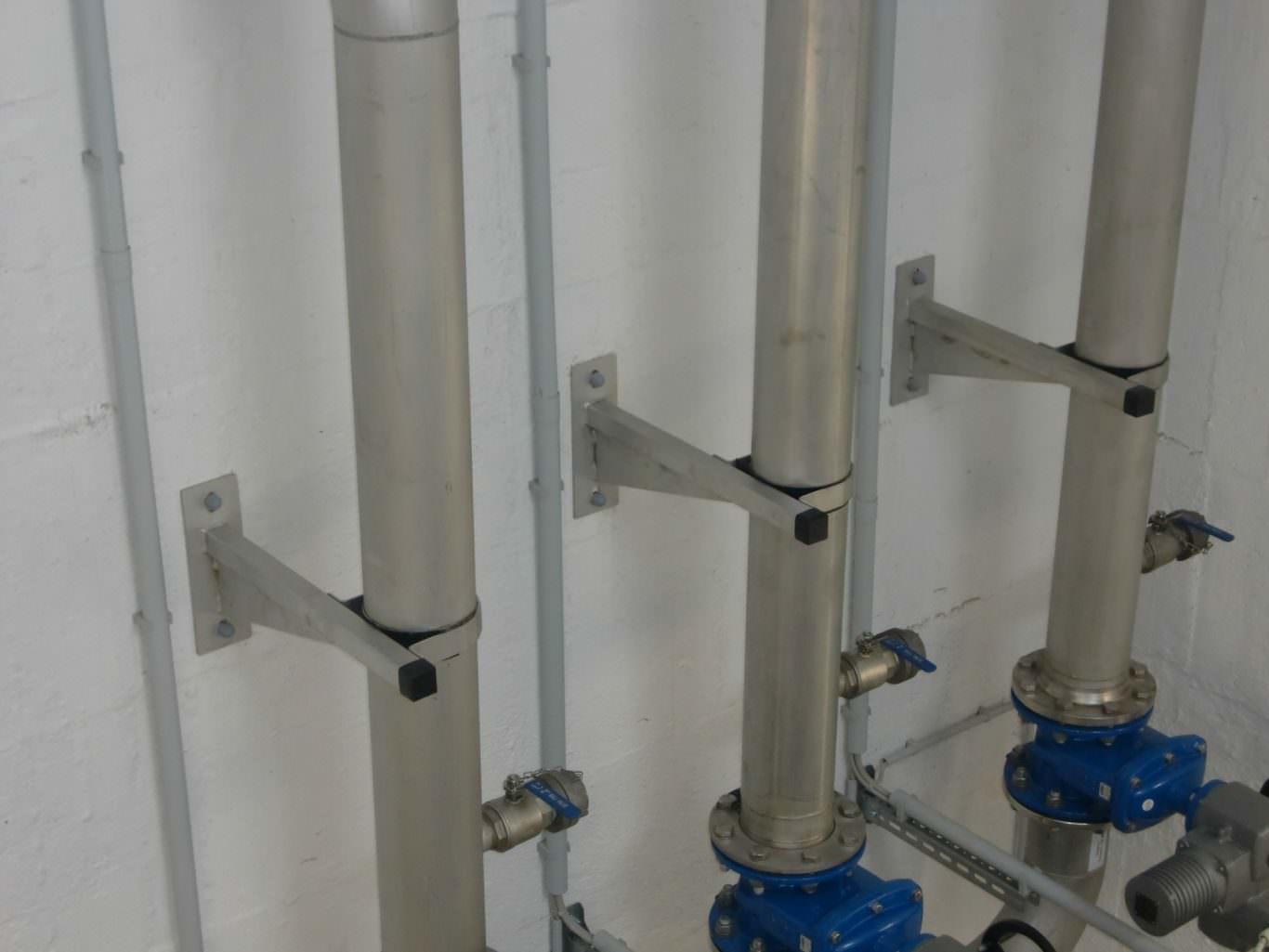

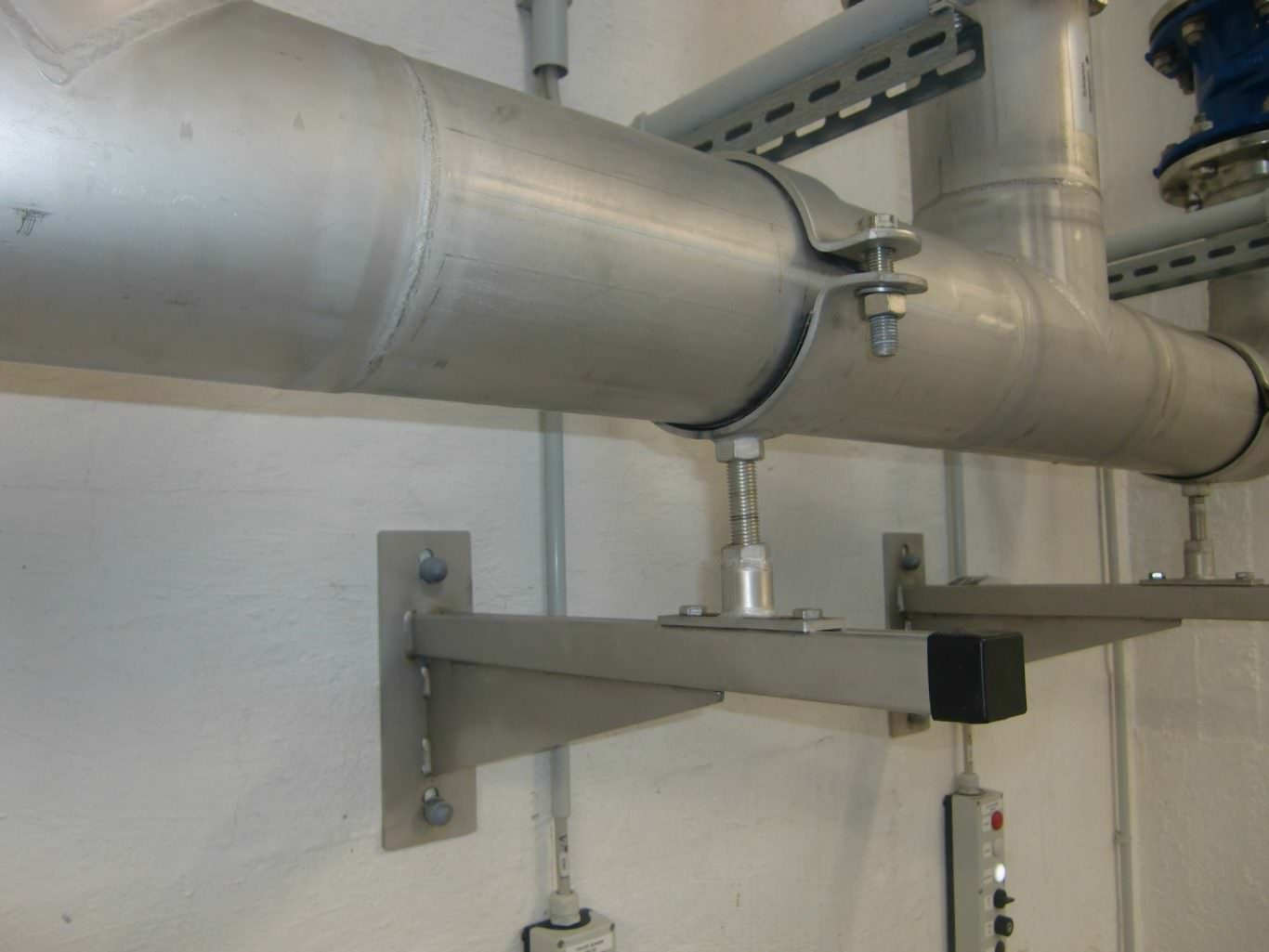

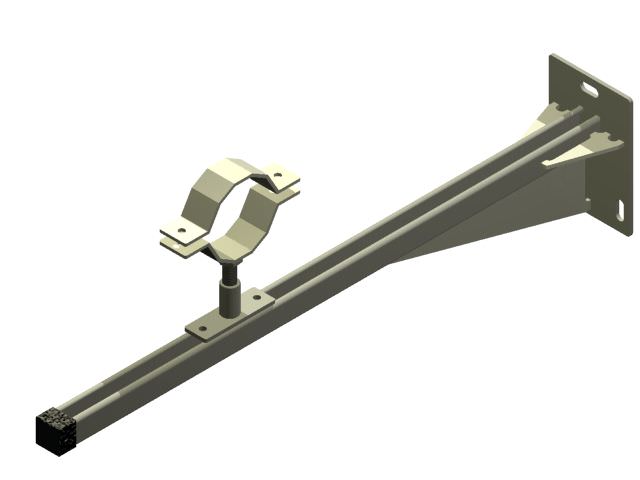

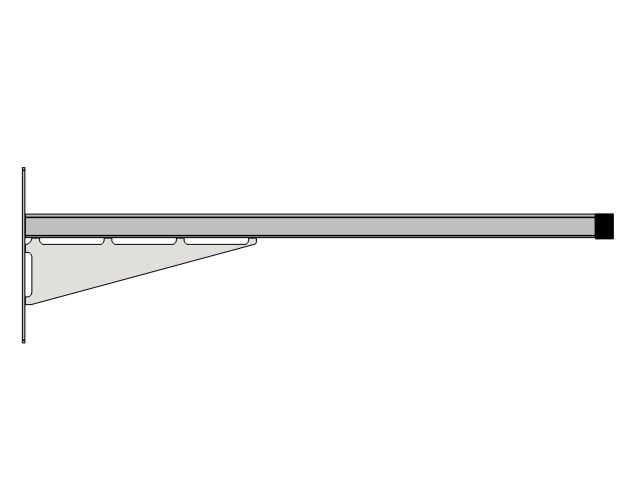

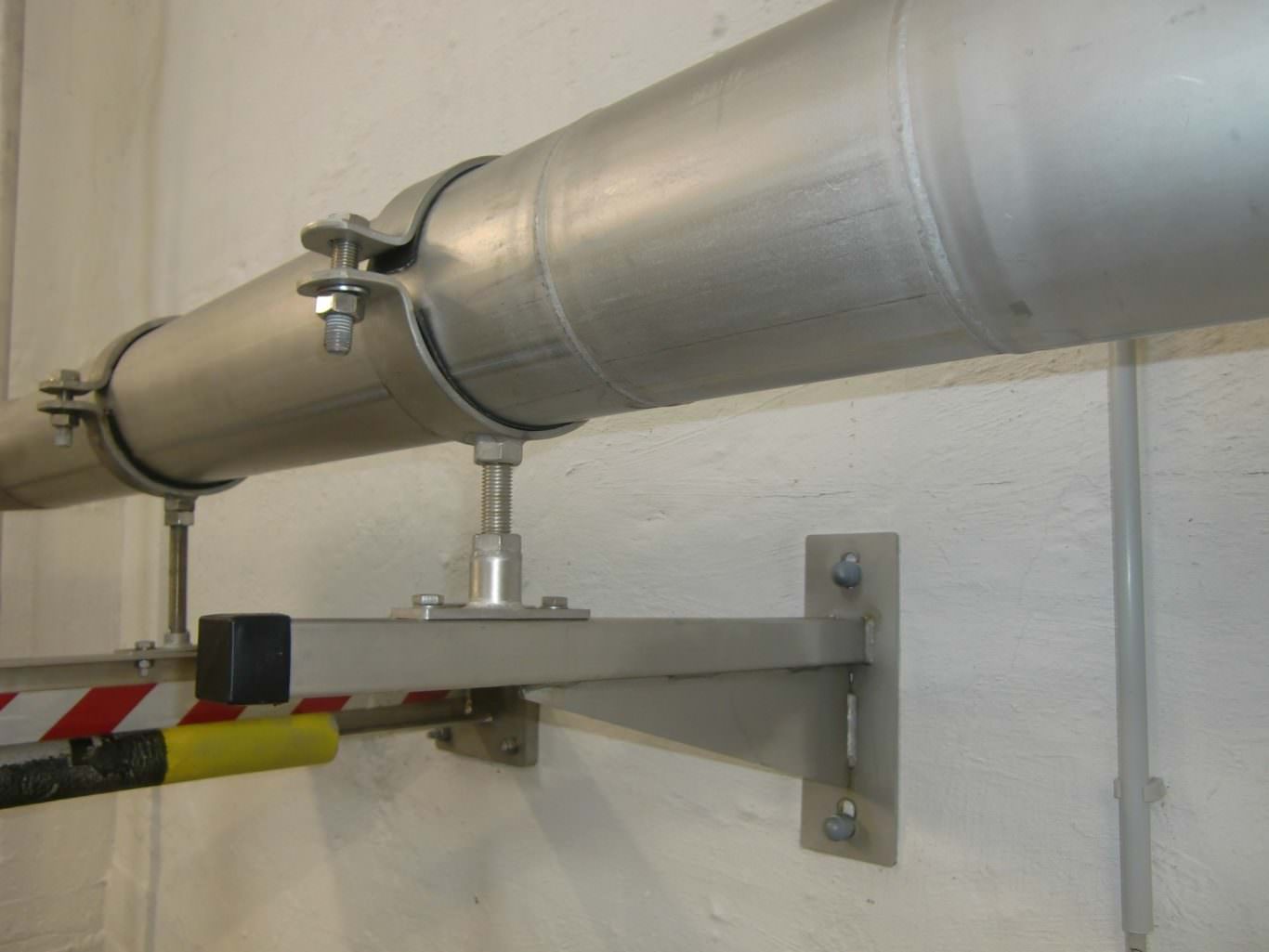

Rohrkonsolen RK20
Beschreibung:
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
| Geeignet für | Ausrichtung | Profil | Befestigung | Werkstoff |
|---|---|---|---|---|
|
|
1x C42 x 42 x 2,5 mm | Platte 300 x 100 x 6 mm Stegblech 400 x 114 x 6 2x M12—Lochabstand 130 mm |
|

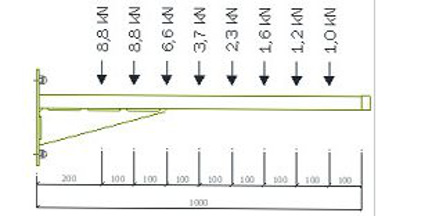

Belastung
Rohrabstand
Dateien
Datenblatt RK20

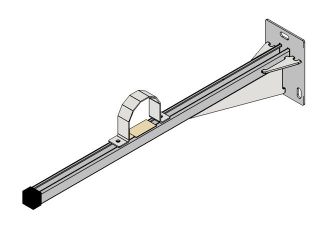

Rohrkonsolen RK30
Beschreibung:
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
| Geeignet für | Ausrichtung | Profil | Befestigung | Werkstoff |
|---|---|---|---|---|
|
|
1x C42 x 42 x 2,5 mm | Platte 300 x 200 x 6 mm Stegblech 220 x 150 x 6 mm seitl. Stegplatte 43 x 114 x 6 mm 3x M12—Lochabstand 130 mm |
|
Belastung
Rohrabstand
Dateien

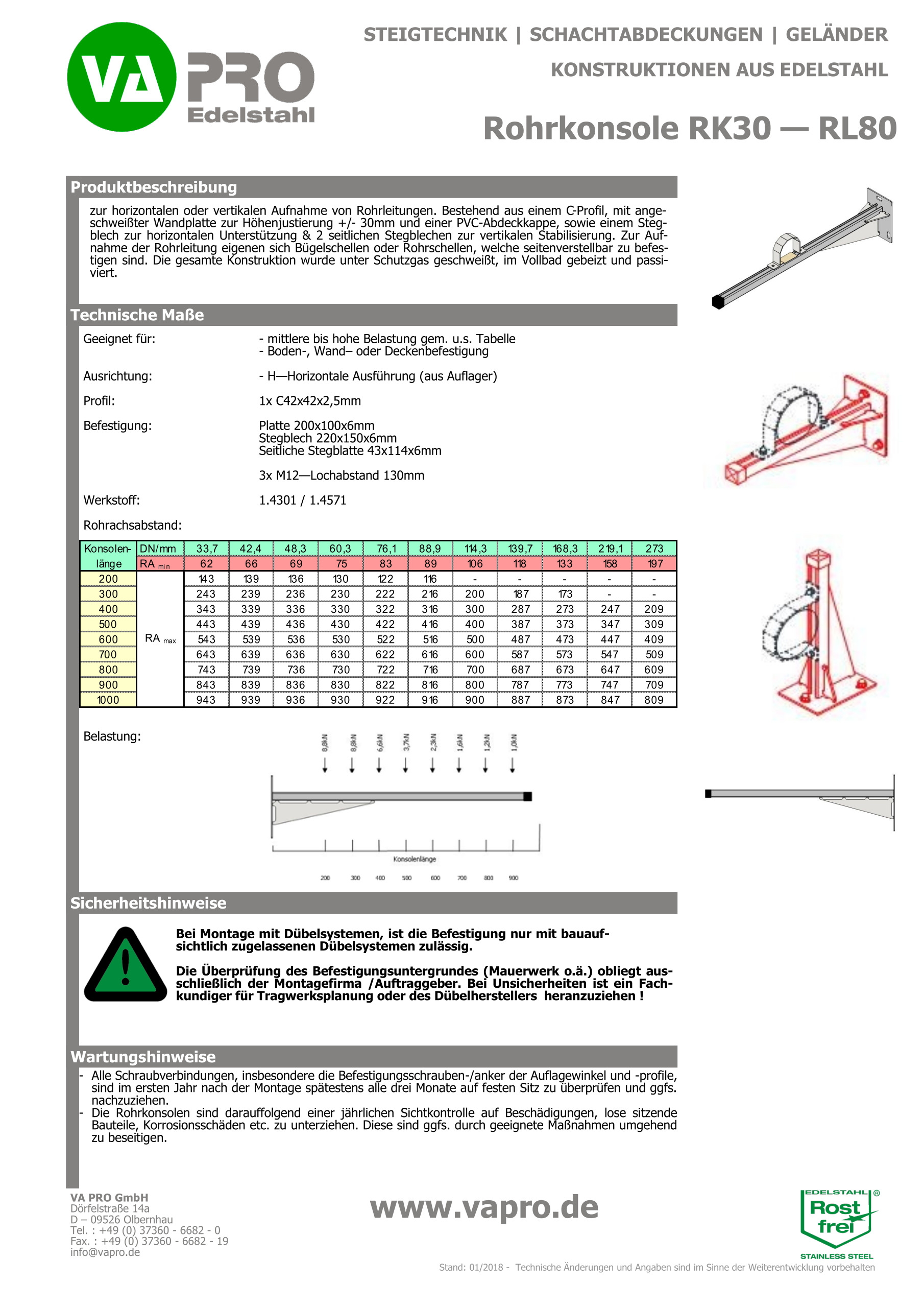

Datenblatt RK30

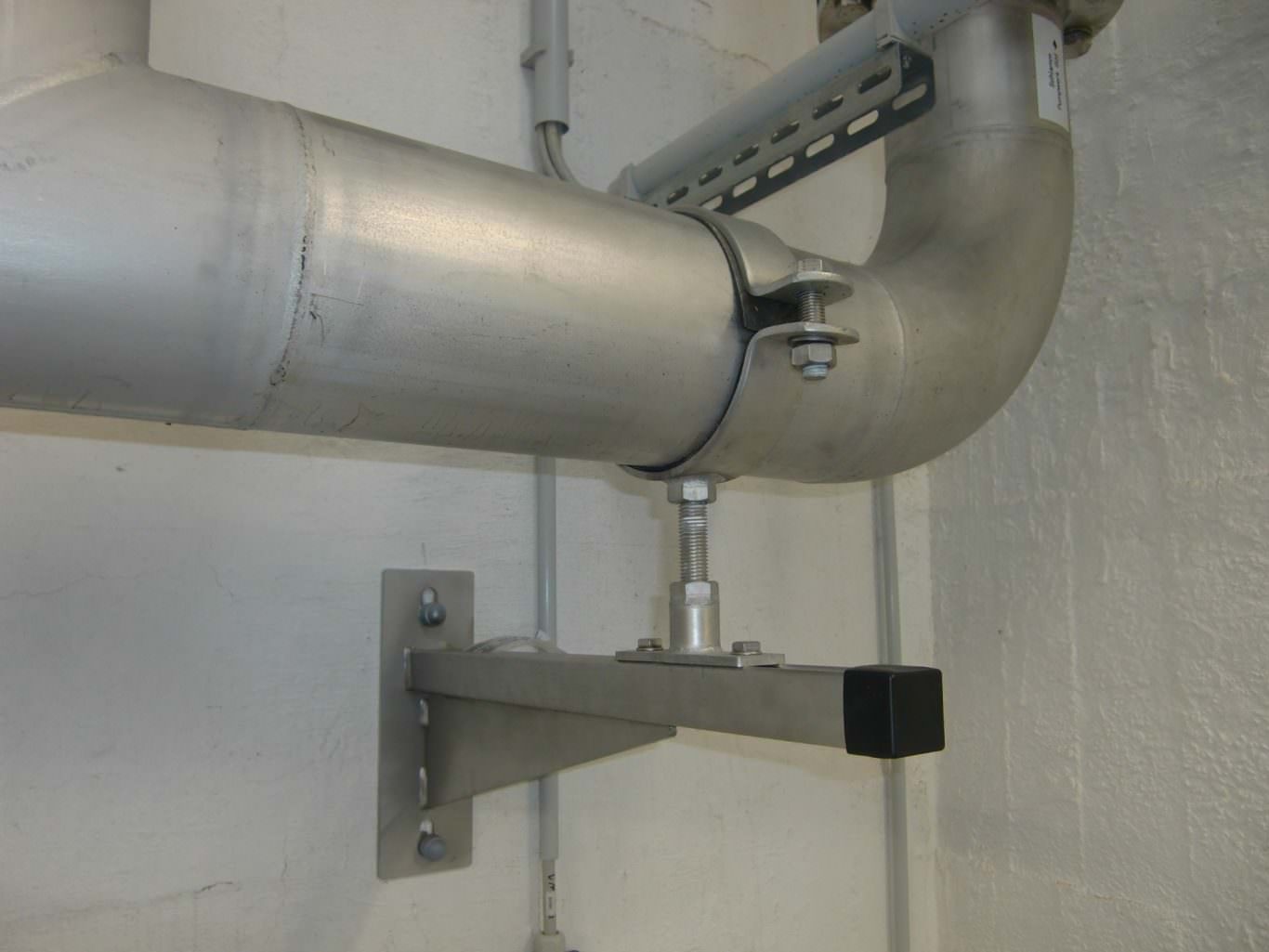

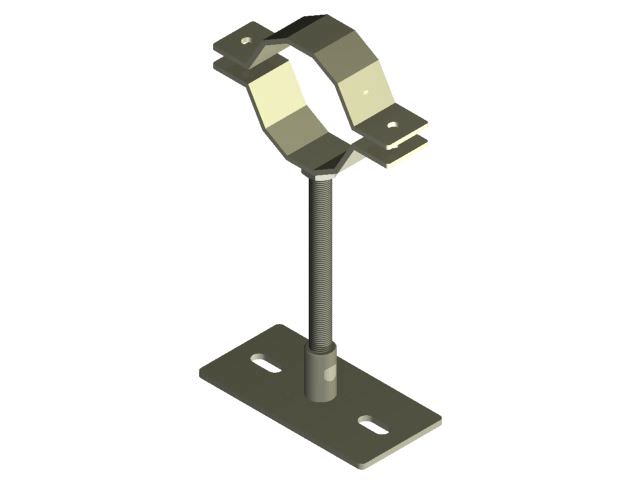

Rohrkonsolen RK40
Beschreibung:
zur horizontalen oder vertikalen Aufnahme von Rohrleitungen. Bestehend aus einem C-Profil, angeschweißter Wandplatte zur Höhenjustierung +/- 30mm und einer PVC-Abdeckkappe. Zur Aufnahme der Rohrleitung eigenen sich Bügelschellen oder Rohrschellen, welche seitenverstellbar zu befestigen sind. Die gesamte Konstruktion wurde unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert.
| Geeignet für | Aufnahme Rohrschelle | Befestigung | Werkstoff |
|---|---|---|---|
|
M12, M16, M20 | Platte 200 x 100 x 6 mm Gewindemuffe M12, M16, M20 |
|
Dateien

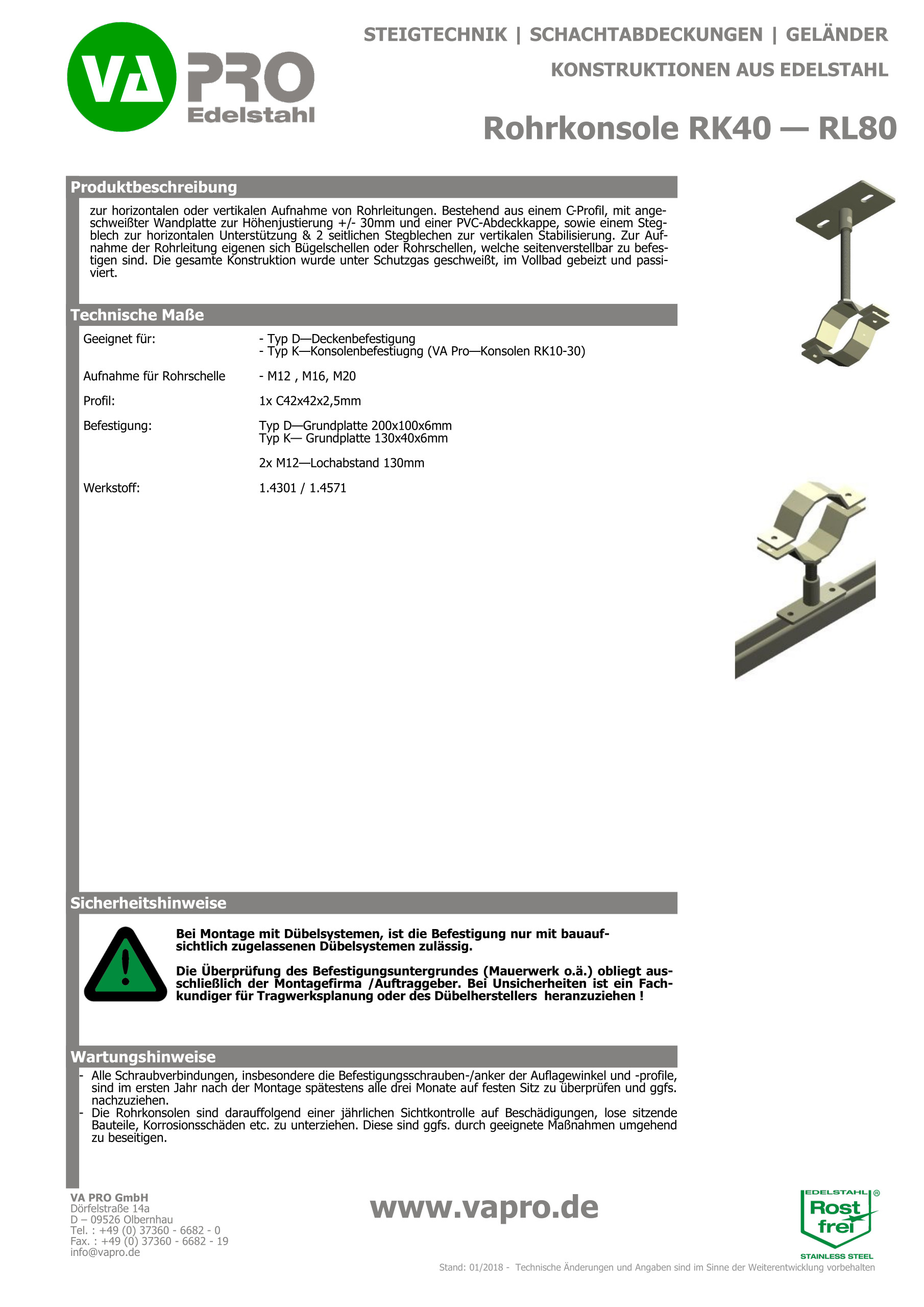

Datenblatt RK40
