Geländersysteme

Infos

Langlebige Geländersysteme mit höchster Sicherheit und Stabilität

Unser Edelstahl-Geländersystem ohne Baustellenschweißung bietet eine langlebige und flexible Lösung für Kläranlagen, Regenbecken und industrielle Anwendungen. Entwickelt gemäß EN 14122, garantiert es höchste Sicherheit und Stabilität. Die korrosionsbeständigen Materialien und vorgefertigten Komponenten ermöglichen eine schnelle und einfache Montage, wodurch Installationszeiten und -kosten reduziert werden. Das System umfasst robuste Geländerpfosten, ergonomische Handläufe, Querverstrebungen, Geländertüren und Einsteigbügel, die zusammen eine stabile und dauerhafte Struktur bilden. Dank der passgenauen Bauteile wird die Montage sicherer und schneller, ohne Schweißarbeiten vor Ort. Es ist anpassbar an verschiedene Gegebenheiten, bietet exzellenten Schutz gegen Korrosion und Verschleiß und erfüllt die strengen Sicherheitsanforderungen der Norm EN 14122. Ideal für den Einsatz in Kläranlagen, Regenbecken und industriellen Umgebungen, gewährleistet unser System einen sicheren Zugang zu Wartungsbereichen und Anlagenkomponenten.

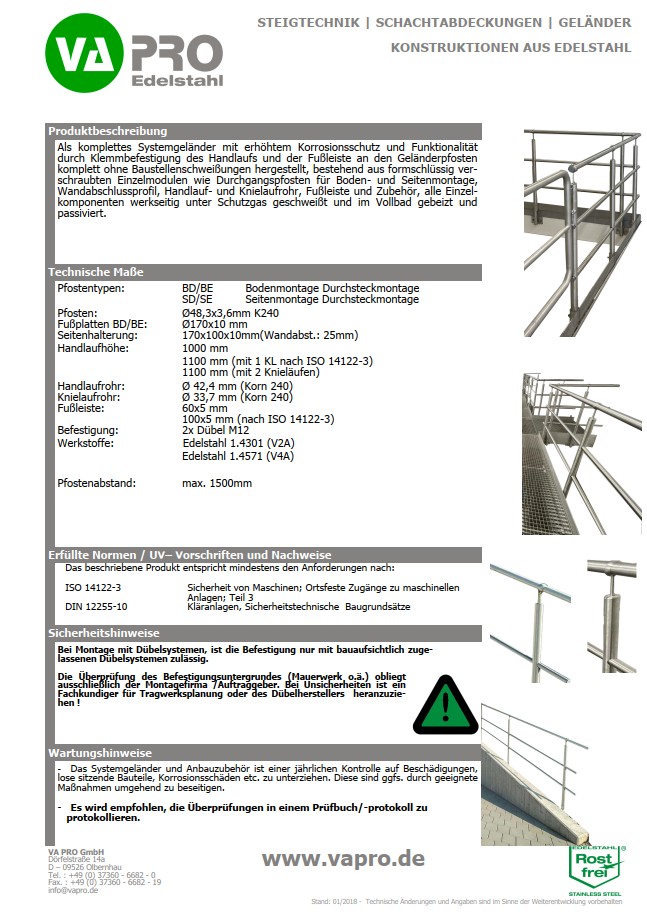

Geländersystem GS01

Angewandte Normen & Vorschriften:

ISO 14122-3 Sicherheit von Maschinen;
Ortsfeste Zugänge zu maschinellen Anlagen; Teil 3
DIN 12255-10 Kläranlagen, Sicherheitstechnische Baugrundsätze

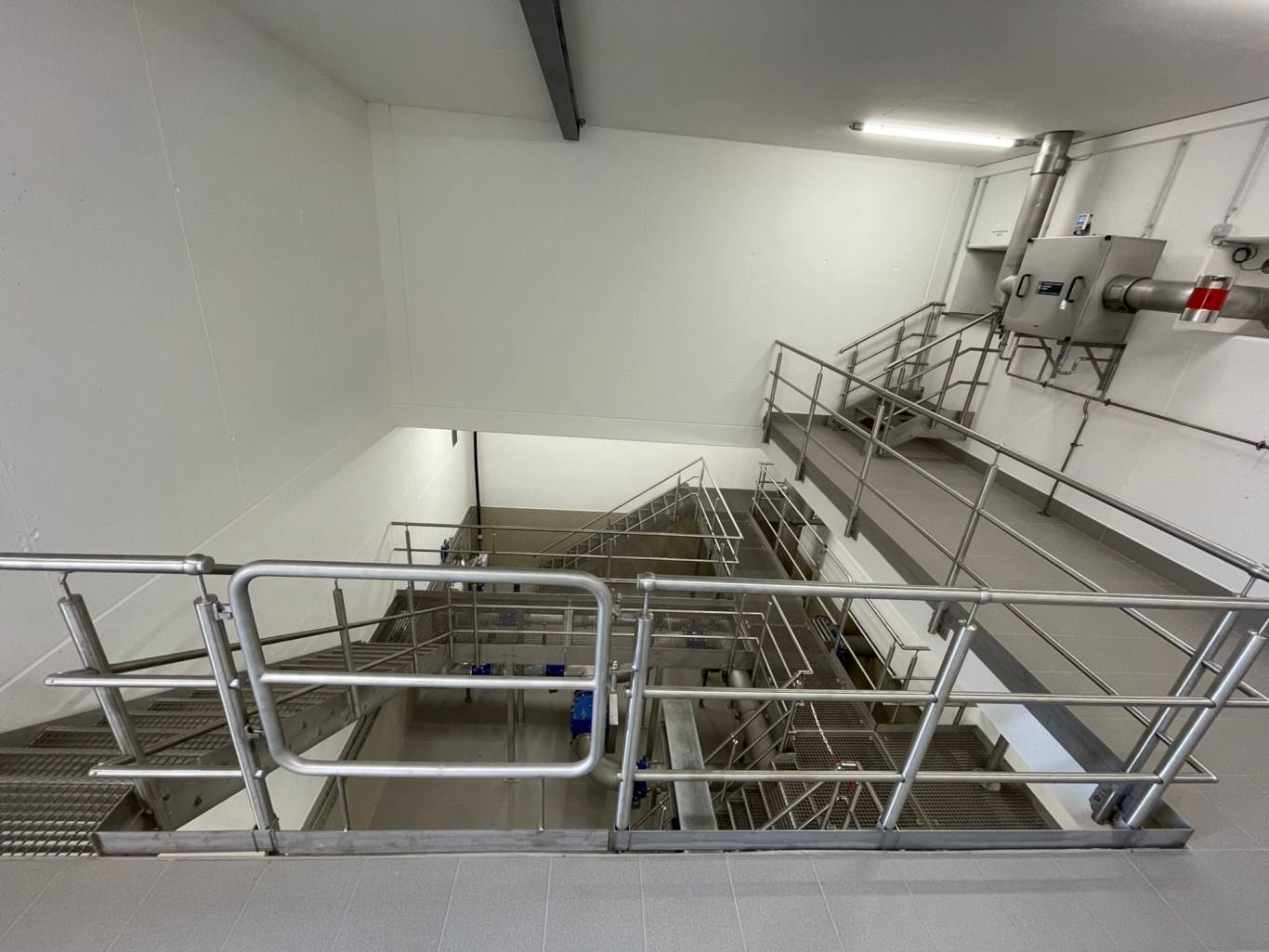

Innenansicht eines Gebäudes mit weißen Wänden und Decken, ausgestattet mit einem komplexen System aus Edelstahlrohren, Ventilen, Steigleitern und einem langen Gitterrost-Laufsteg mit Geländer.

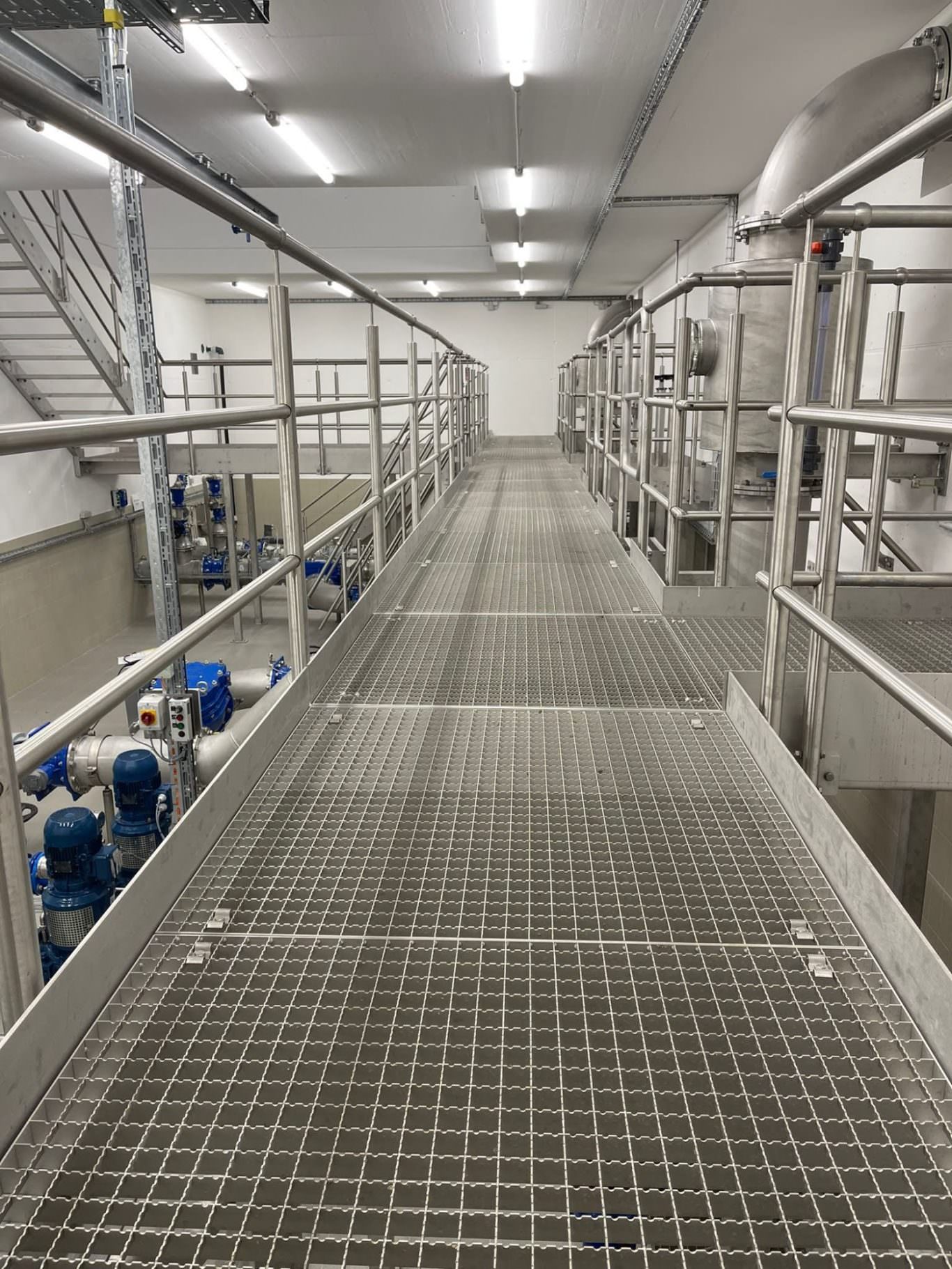

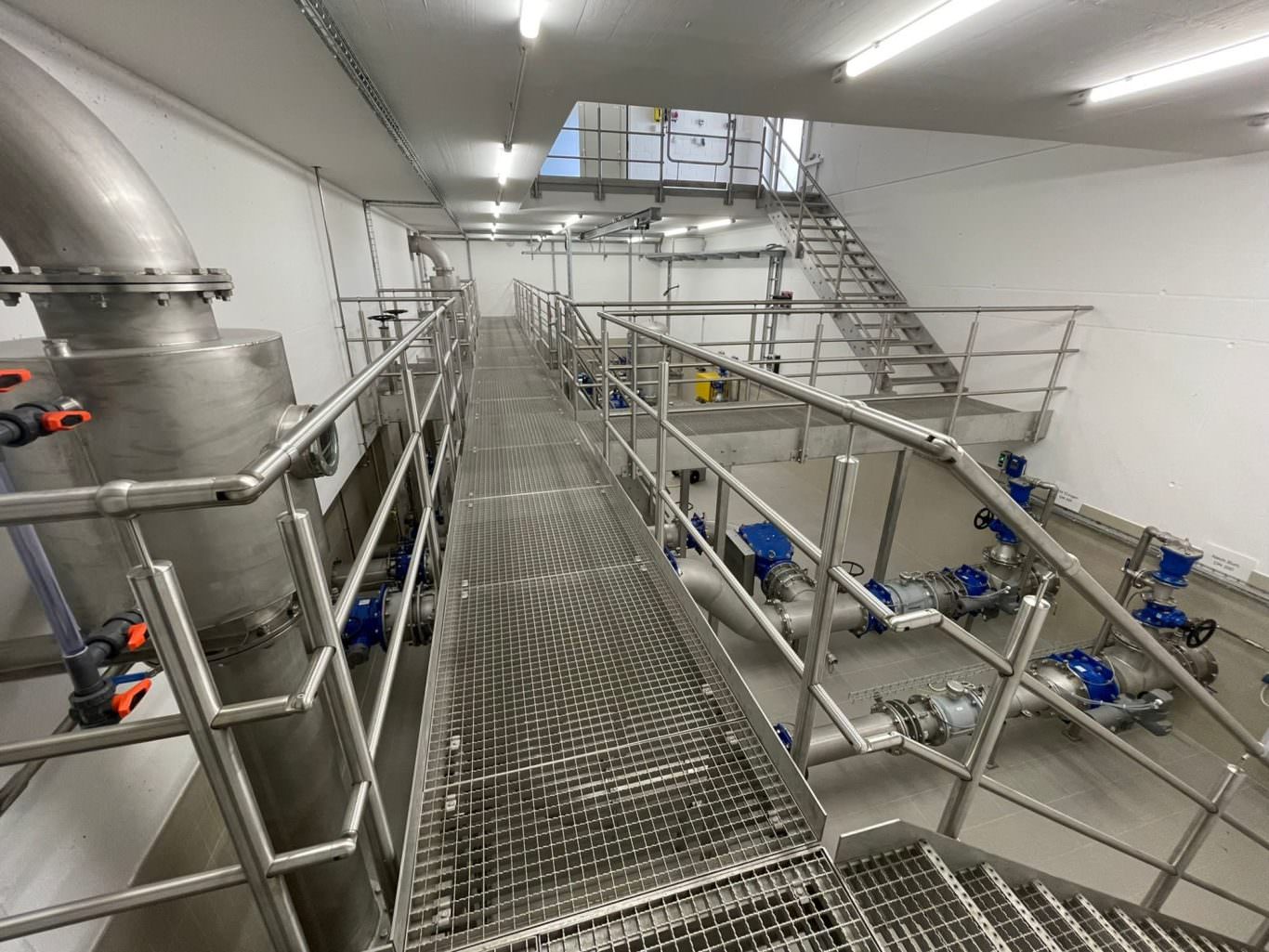

Blick entlang eines erhöhten, durchgehenden Gitterrost-Laufstegs aus Edelstahl mit beidseitigem Geländer in einem weißen, hell beleuchteten Technikraum mit Rohrleitungen.

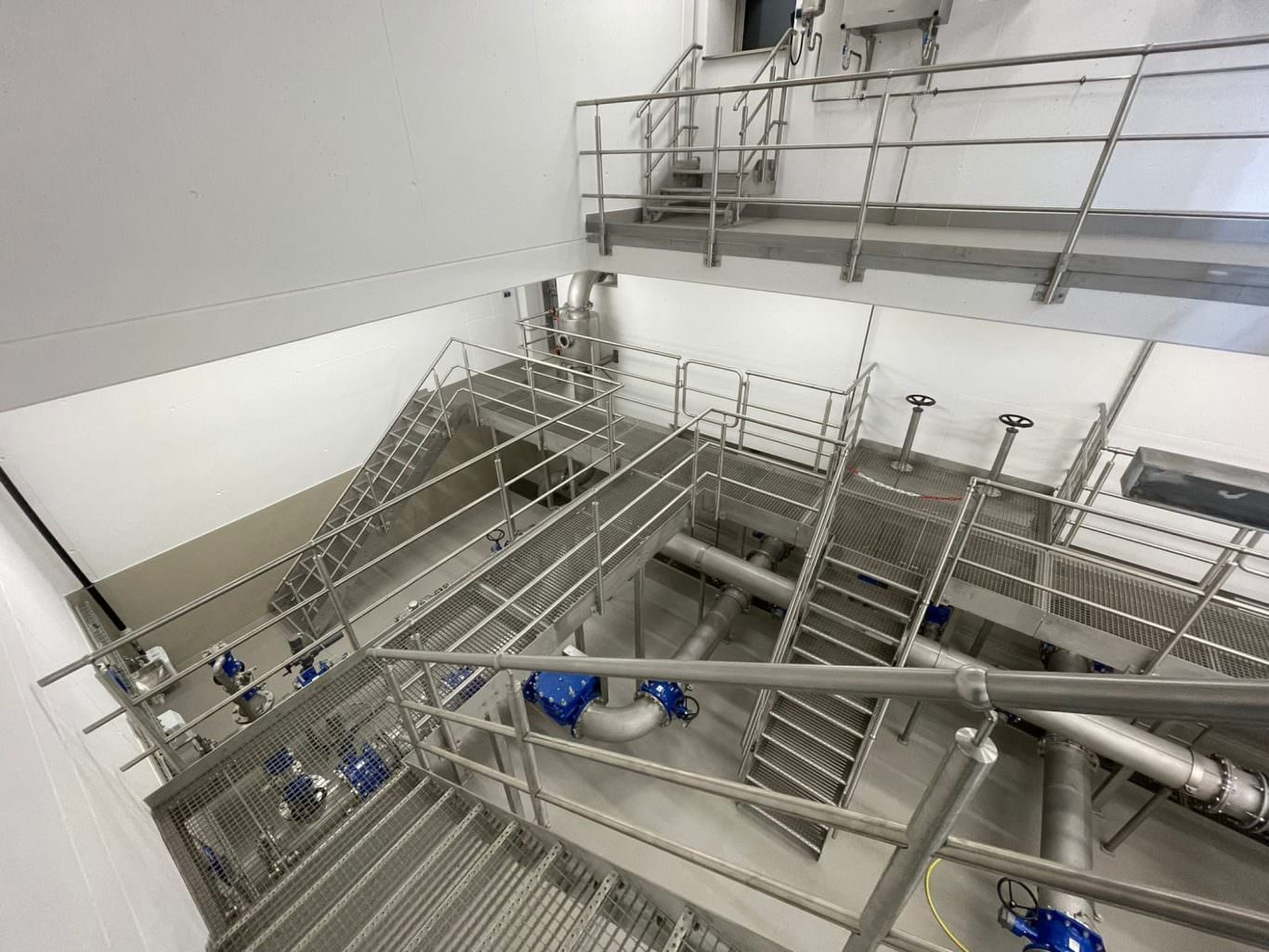

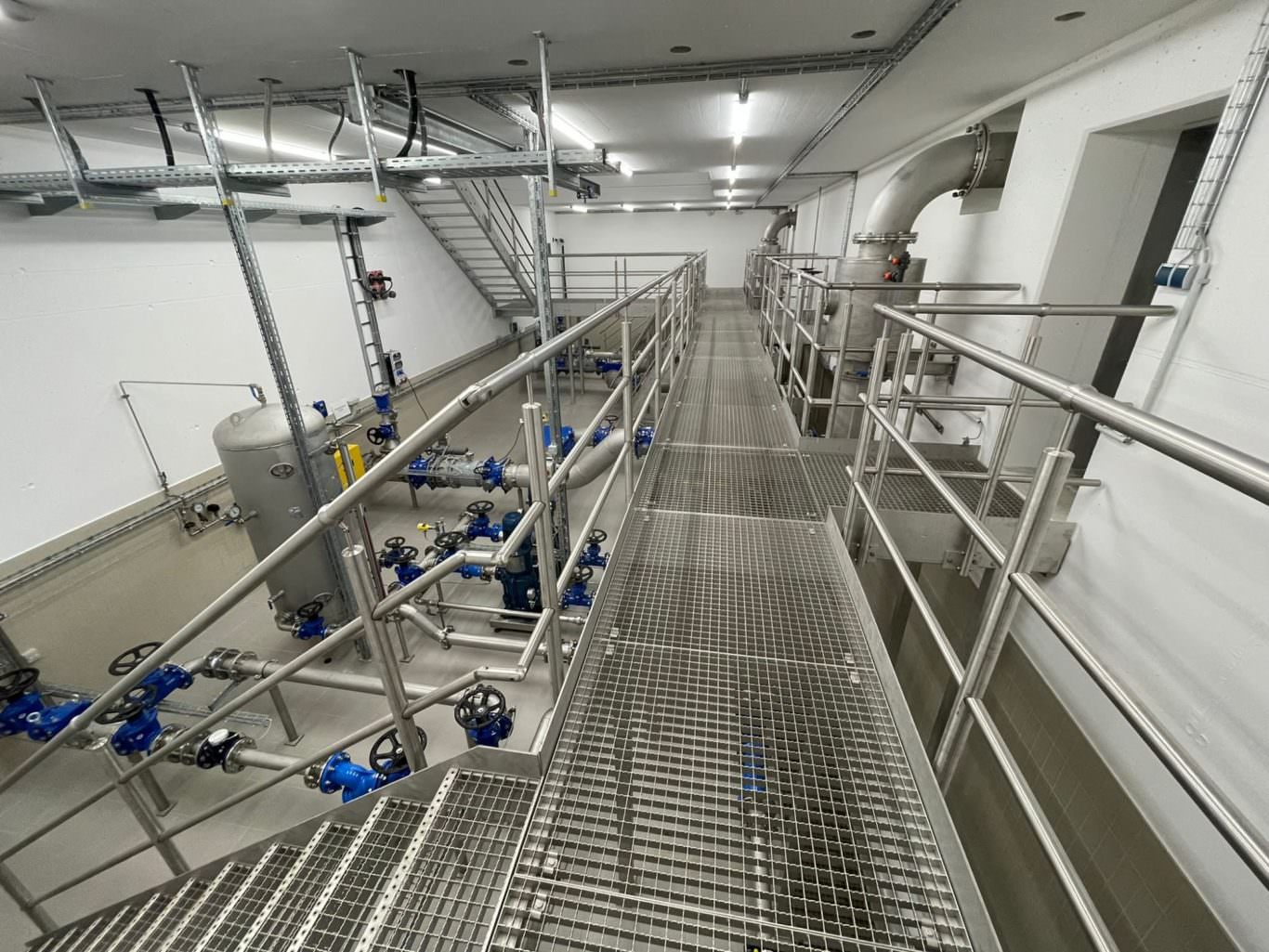

Hochwinkelige Aufnahme in einem weißen Innenraum einer Anlage, die mehrere Ebenen mit Gitterrost-Laufstegen, Treppen und umlaufenden Geländersystemen aus Edelstahl zeigt.

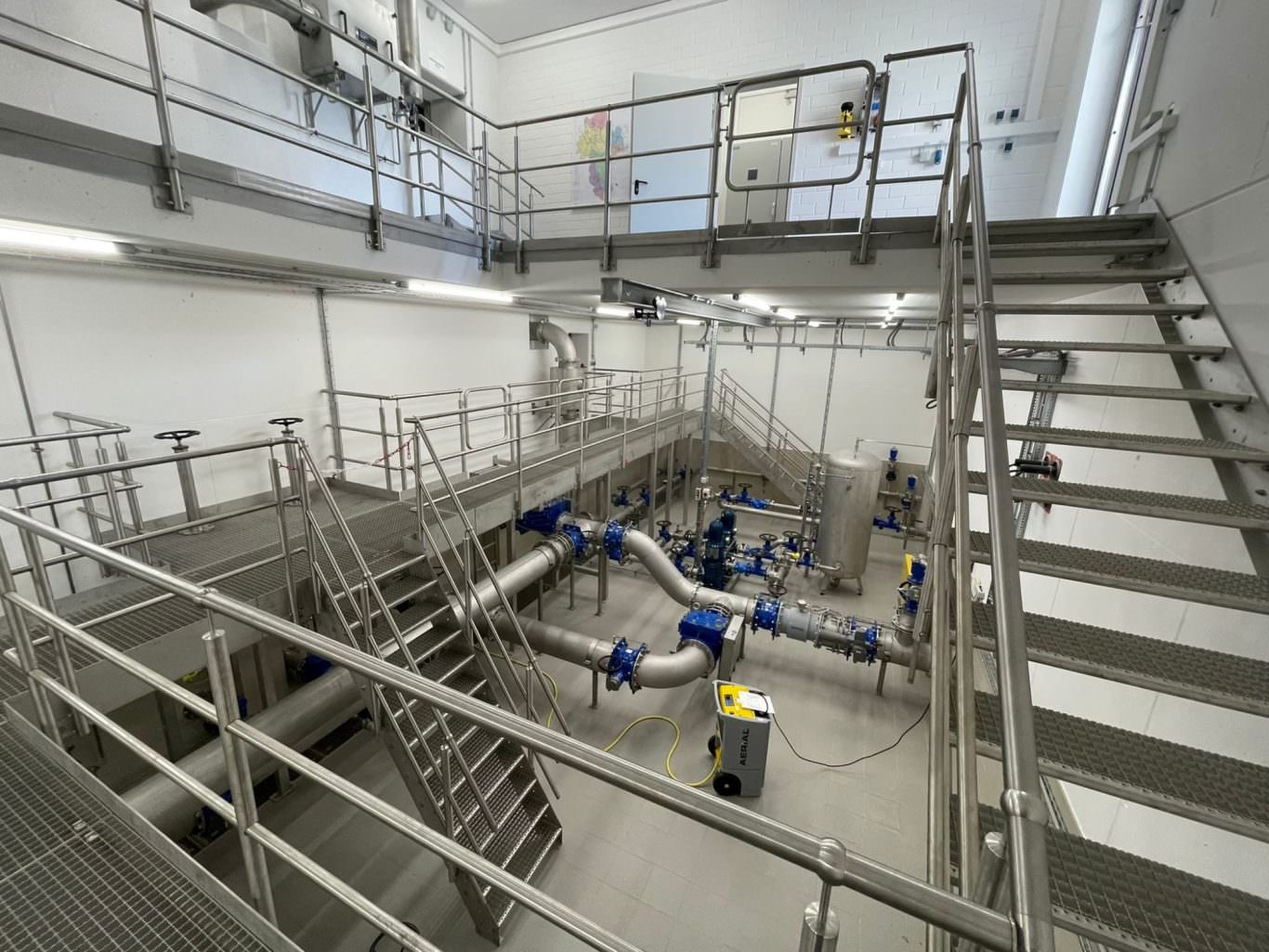

Hochwinkelige Aufnahme einer großen, hellen Industriehalle, die mehrere Ebenen mit Edelstahl-Treppen, Gitterrost-Laufstegen und Geländersystemen, umgeben von blauen Ventilen und Rohrleitungen, zeigt.

Weitwinkelaufnahme eines hellen, weißen Technikraums, der ein umfangreiches, mehrstufiges Geländersystem aus Edelstahl mit Gitterrost-Laufstegen, Treppen und blauen Ventilen umfasst.

Blick auf einen erhöhten Gitterrost-Laufsteg mit Edelstahlgeländer, der sich durch einen hellen, weißen Technikraum zieht und über eine Treppe mit der unteren Ebene verbunden ist.

Technische Daten
Pfostentypen	Handlaufhöhe	max. Pfostenabstände	Ausführungen
BD – Bodenmontage Durchsteckmontage SD – Seitenmontage Durchsteckmontage	950mm -> Treppenpfosten 1000mm 1100mm (mit 1 KL nach ISO 14122-3) 1100mm (mit 2 Knieläufen)	1000N/m -> max. 900mm 500N/m -> max. 1400mm 300N/m -> max. 1800mm	gerader Verlauf gebogener Hand- & Knielauf für Rundbecken

Abmessungen	Fußleiste	Fußplatten	Befestigung	Werkstoffe
Pfosten: Ø 48,3 x 2,5 mm K240 Handlaufrohr Ø 42,4 mm (Korn 240) Knielaufrohr Ø 33,7 mm (Korn 240)	60 x 5 mmm 100 x 5 mm (EN14122-3)	BD: Ø 170 x 100 x 10 mm SD 190 x 150 x 60 mm	2x Bolzenanker 2x Injektionsanker M12	Edelstahl 1.4301 (V2A) Edelstahl 14571 (V4A)

Beschreibung

Als komplettes Systemgeländer mit erhöhten Korrosionsschutz und Funktionalität durch Klemmbefestigung des Handlaufs und der Fußleiste an den Geländerpfosten komplett ohne Baustellenschweißungen hergestellt, bestehend auf formschlüssig verschraubten Einzelmodulen wie Durchgangpfosten für Boden- und Seitenmontage, Wandabschlussprofil, Handlauf- und Knielaufrohr, Fußleiste und Zubehör, alle Einzelkomponenten werkseitig unter Schutzgas geschweißt und im Vollbad gebeizt und passiviert.

Dateien

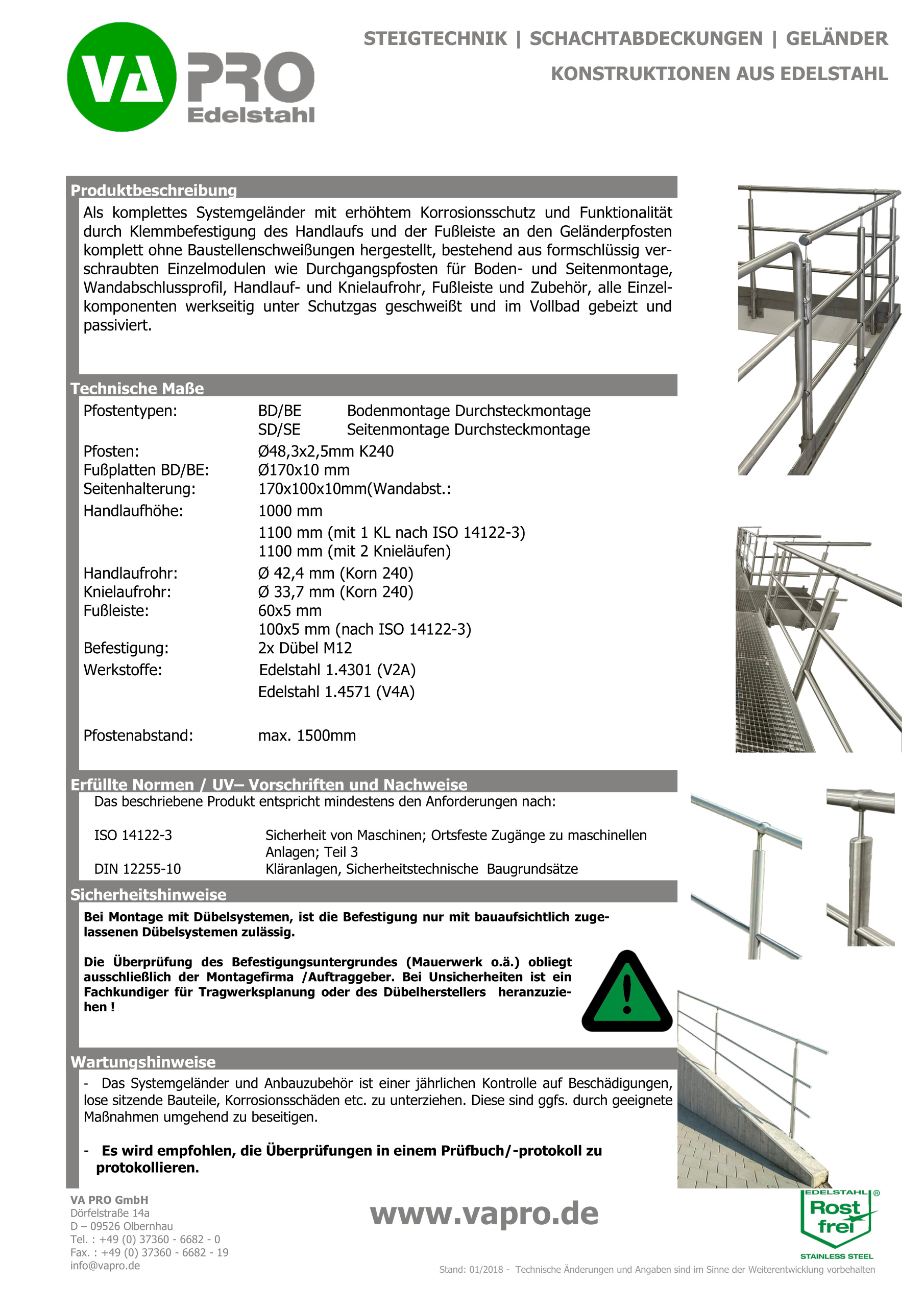

Datenblatt GS01

Zur PDF-Datei

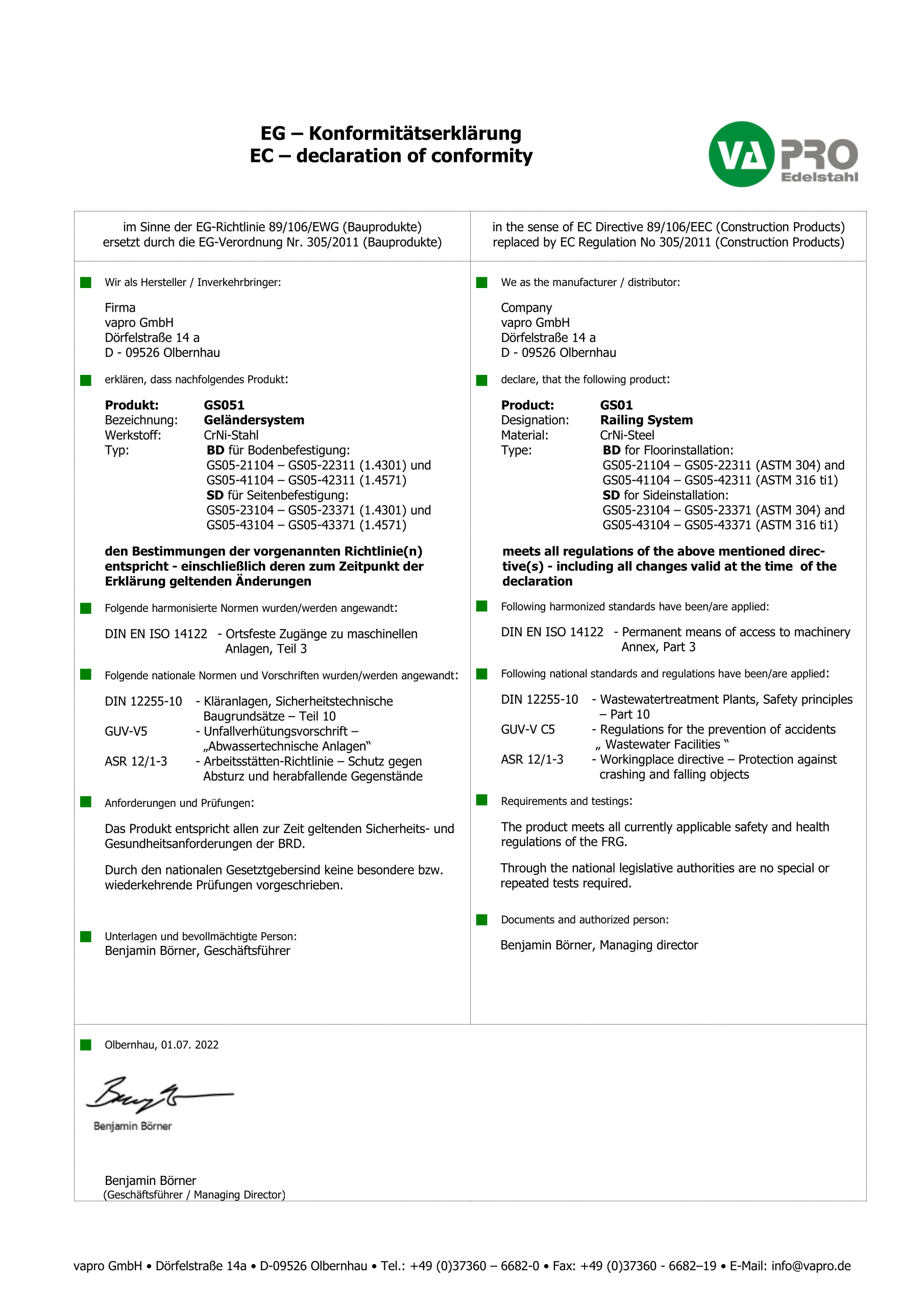

Konformitätserklärung

Zur PDF-Datei

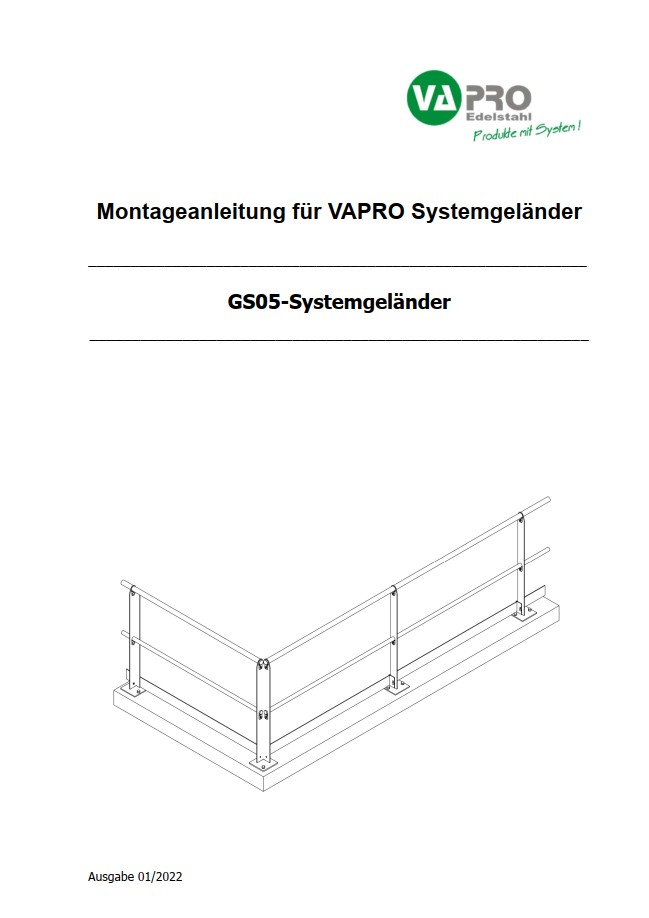

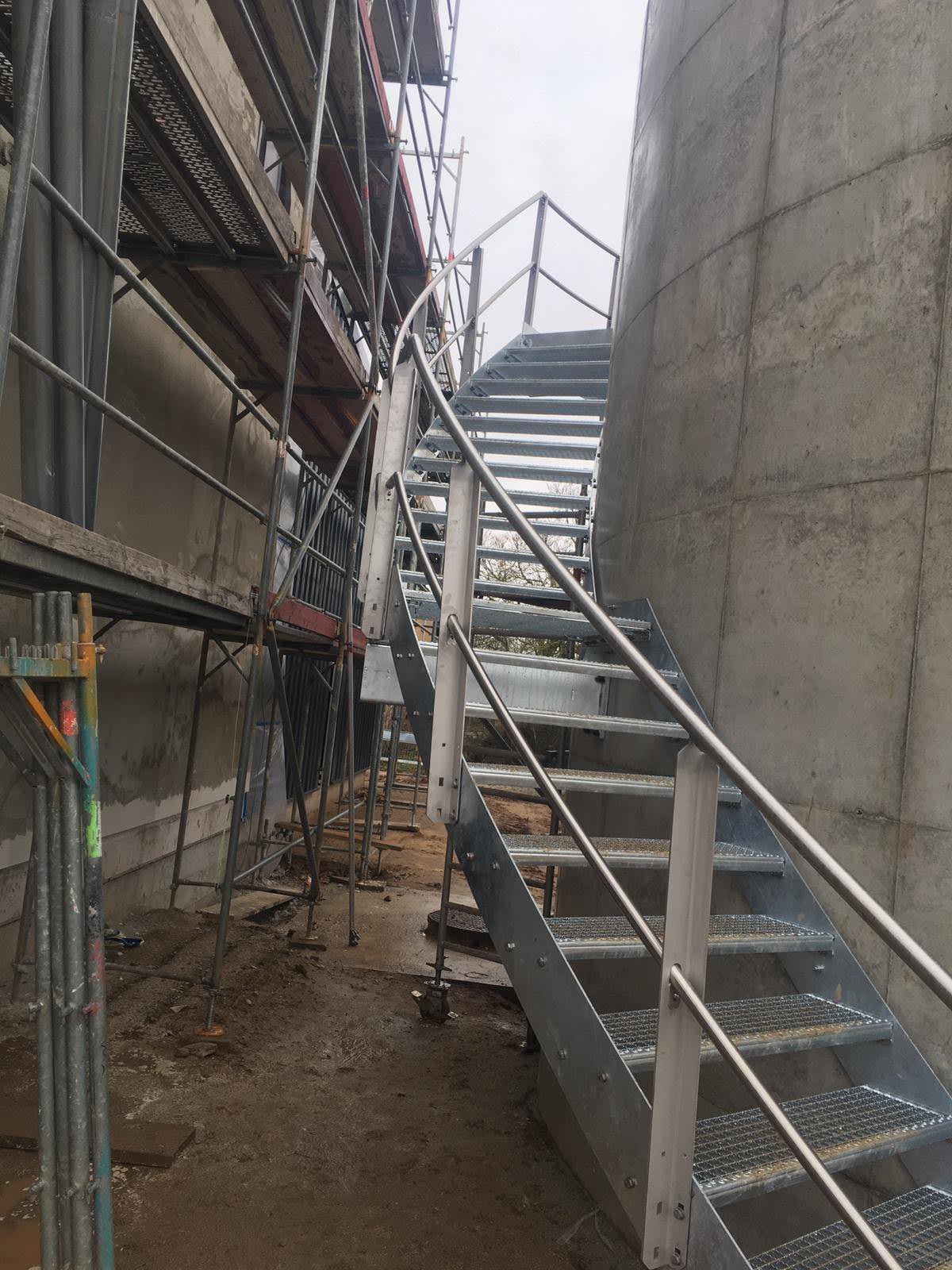

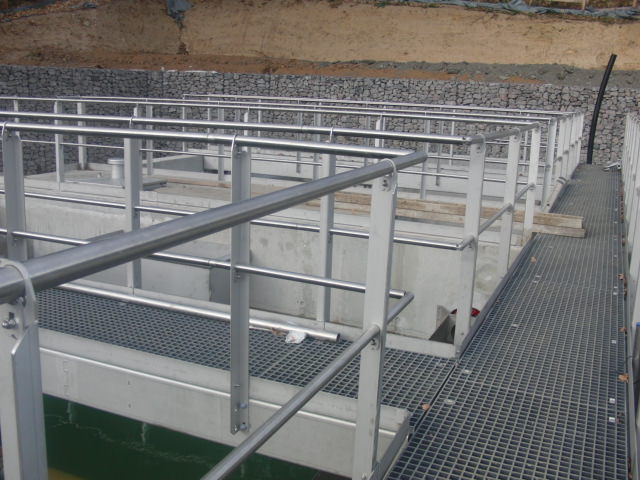

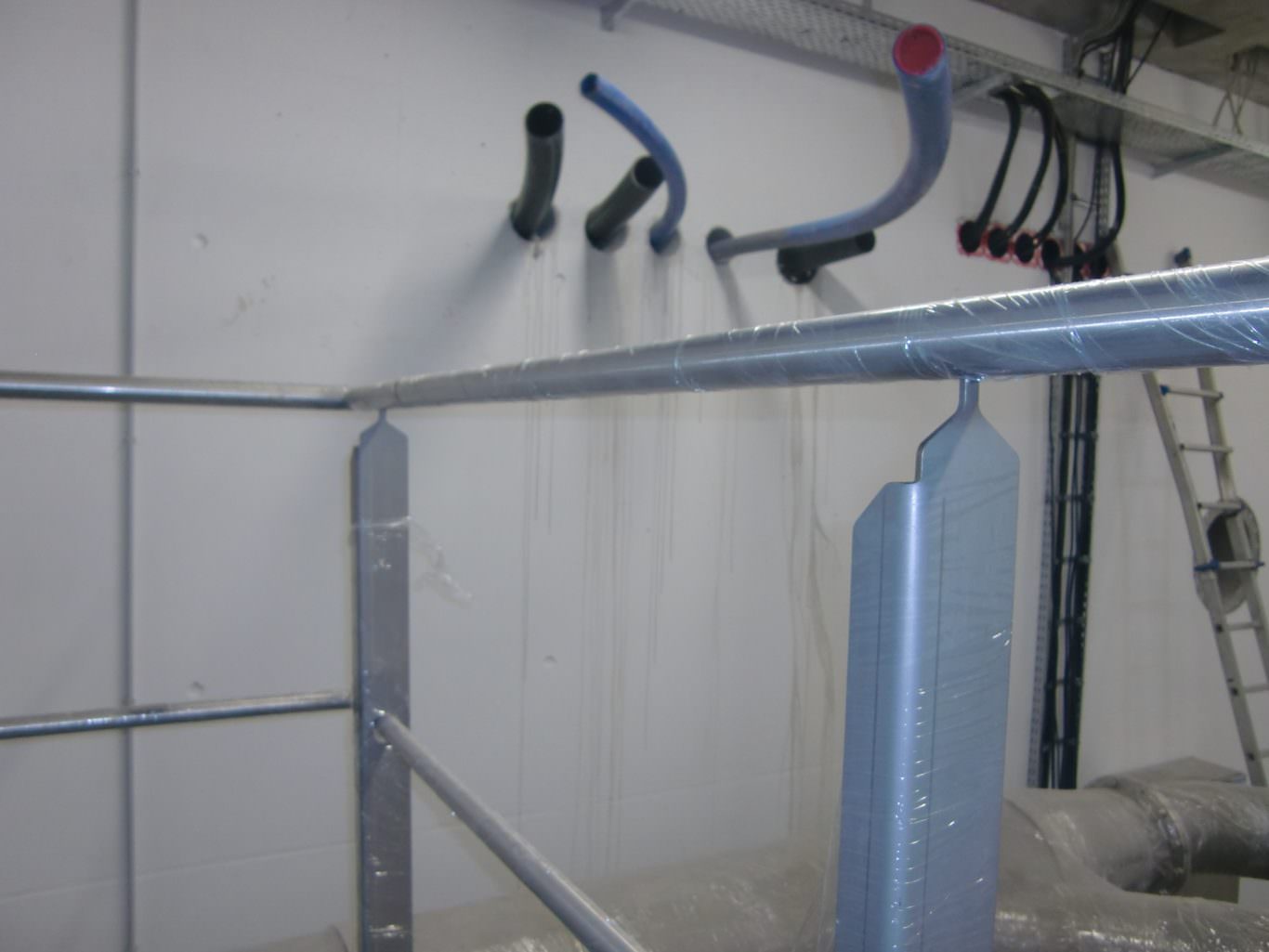

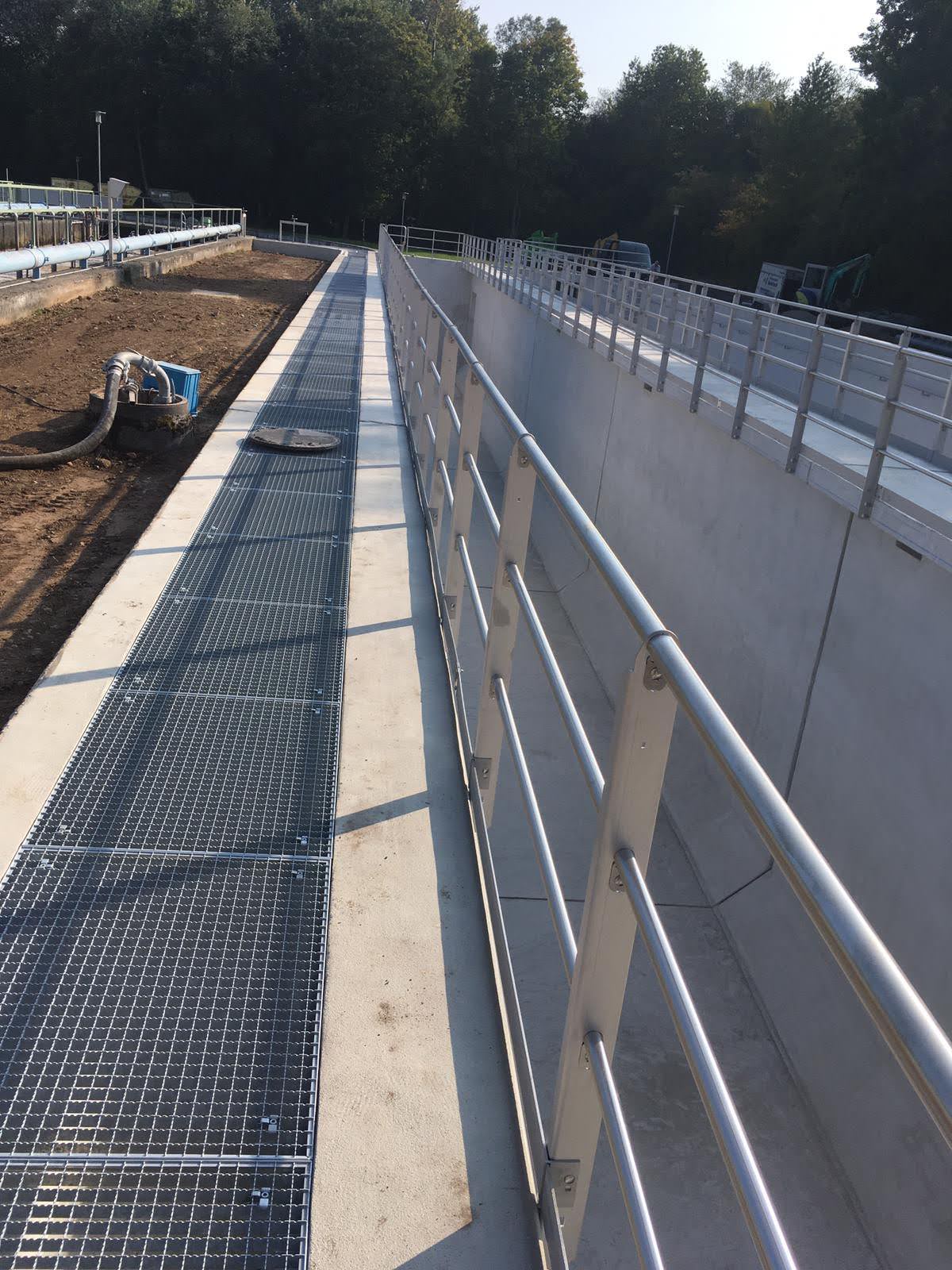

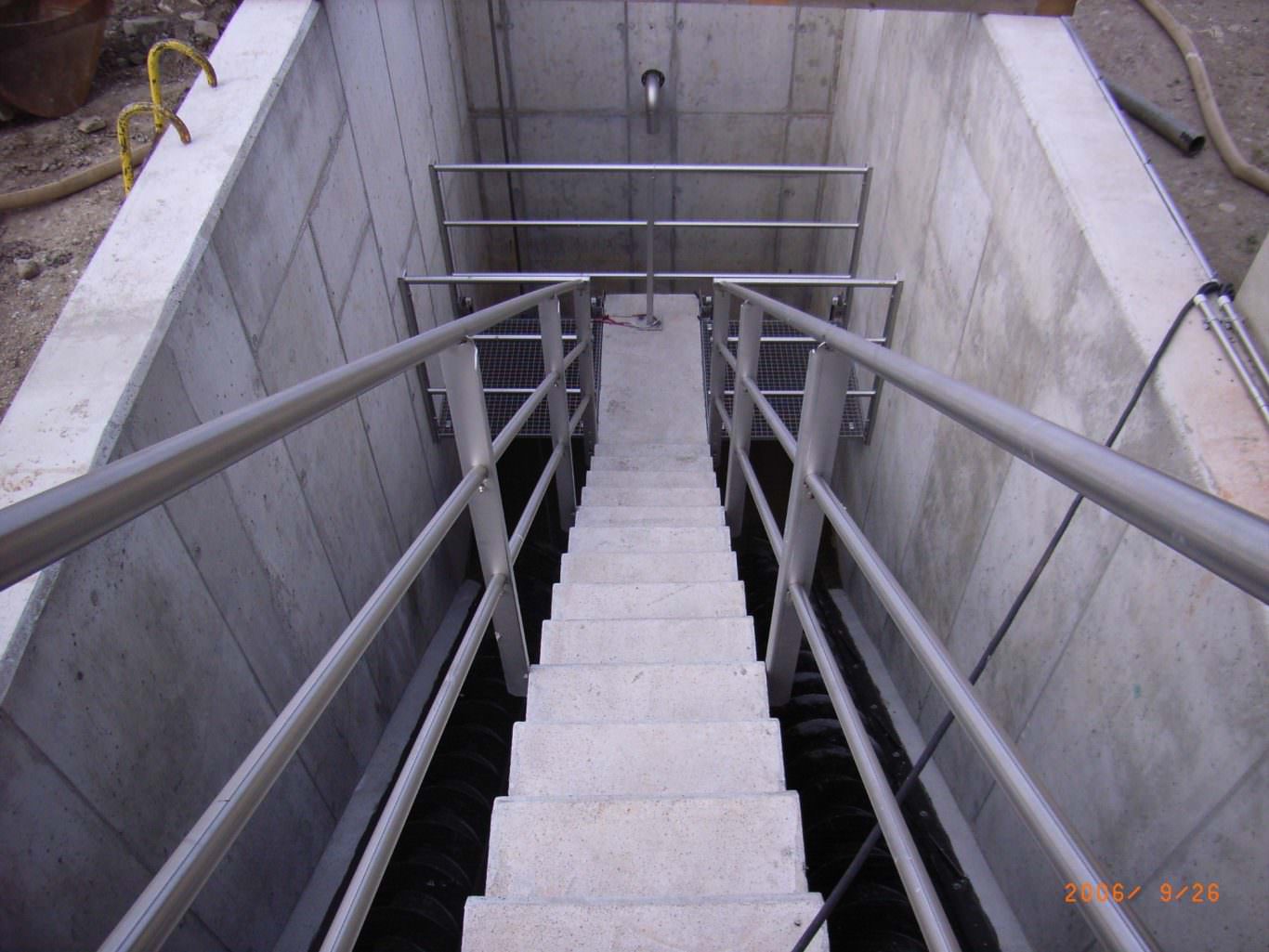

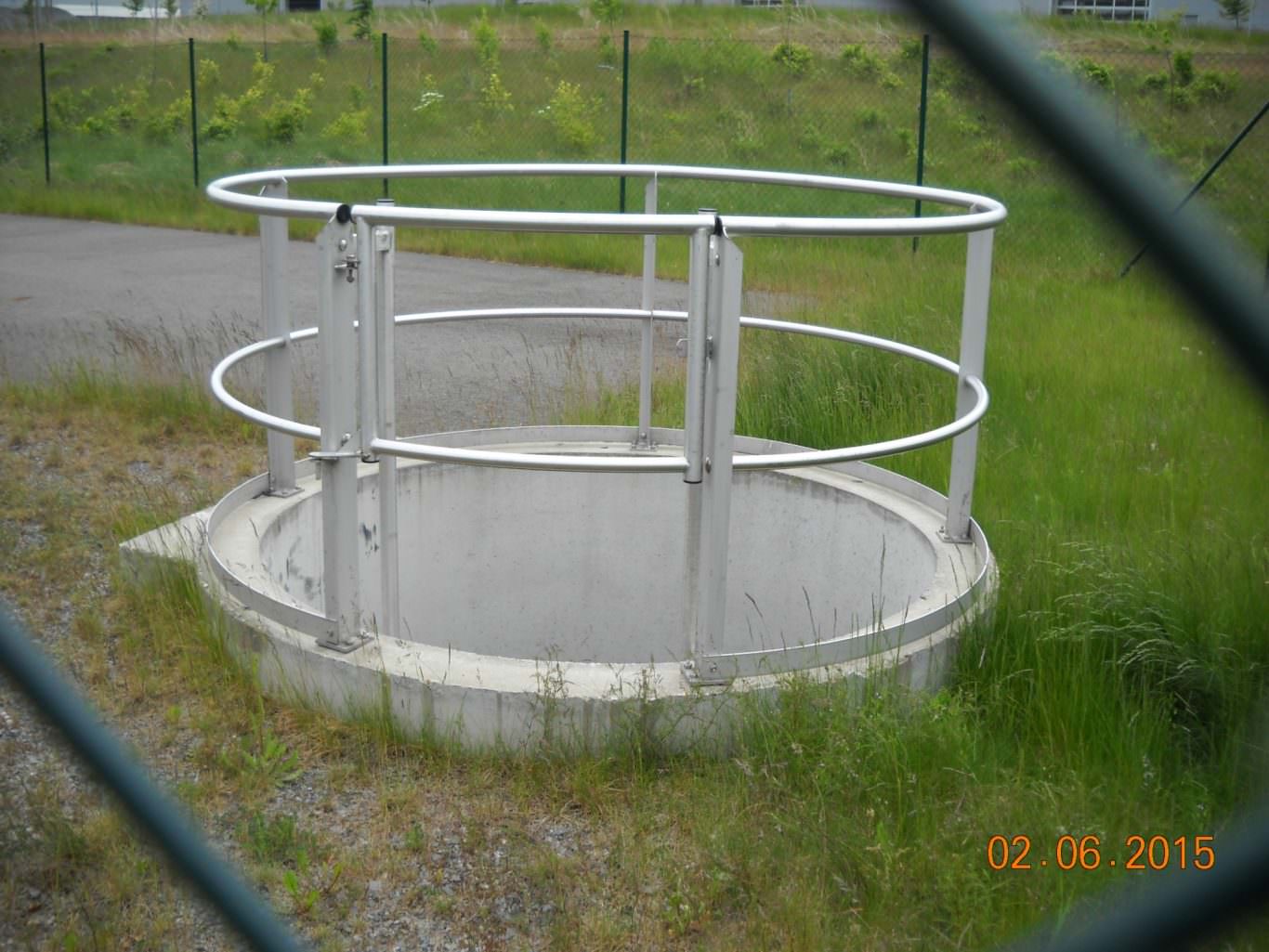

Geländersystem GS05

Angewandte Normen & Vorschriften:

ISO 14122-3 Sicherheit von Maschinen; Ortsfeste Zugänge zu maschinellen Anlagen; Teil 3
DIN 12255-10 Kläranlagen, Sicherheitstechnische Baugrundsätze

Technische Daten
Pfostentypen	Handlaufhöhe	max. Pfostenabstände	Ausführungen
BD/BE – Bodenmontage Durchsteckmontage SD/BE – Seitenmontage Durchsteckmontage (D -> Durchgang / E -> Ecke 90°)	950mm -> Treppenpfosten 1000mm 1100mm (mit 1 KL nach ISO 14122-3) 1100mm (mit 2 Knieläufen)	1000N/m -> max. 1100mm 500N/m -> max. 1600mm 300N/m -> max. 2000mm	gerader Verlauf gebogener Hand- & Knielauf für Rundbecken

Abmessungen	Fußleiste	Fußplatten	Befestigung	Werkstoffe
Pfosten: BD/SD ->L45/80x5mm BE/SE -> L80x80x5mm Handlaufrohr Ø42,4mm (Korn 240) Knielaufrohr Ø33,7mm (Korn 240)	60x5mmm 100x5mm (EN14122-3)	BD/BE: 170x100x10mm SD/SE: L100/80x180x6mm	2x Bolzenanker 2x Injektionsanker M12	Edelstahl 1.4301 (V2A) Edelstahl 14571 (V4A)

Beschreibung

Als komplettes Systemgeländer mit erhöhtem Korrosionsschutz und Funktionalität durch Klemmplattenbefestigung der Hand- und Knieläufe und Fußleiste an den Geländepfosten komplett ohne Baustellenschweißungen hergestellt, bestehend aus formschlüssig verschraubten Einzelmodulen wie Durchgangs, -/Eckpfosten für Boden- und Seitenmontage, Wandabschlussprofil, Handlauf- und Knielaufrohr, Fußleiste und Zubehör, alle Einzelkomponenten werkseitig unter Schutzgas geschweißt und im Vollbad gebeizt und passiviert.

Dateien

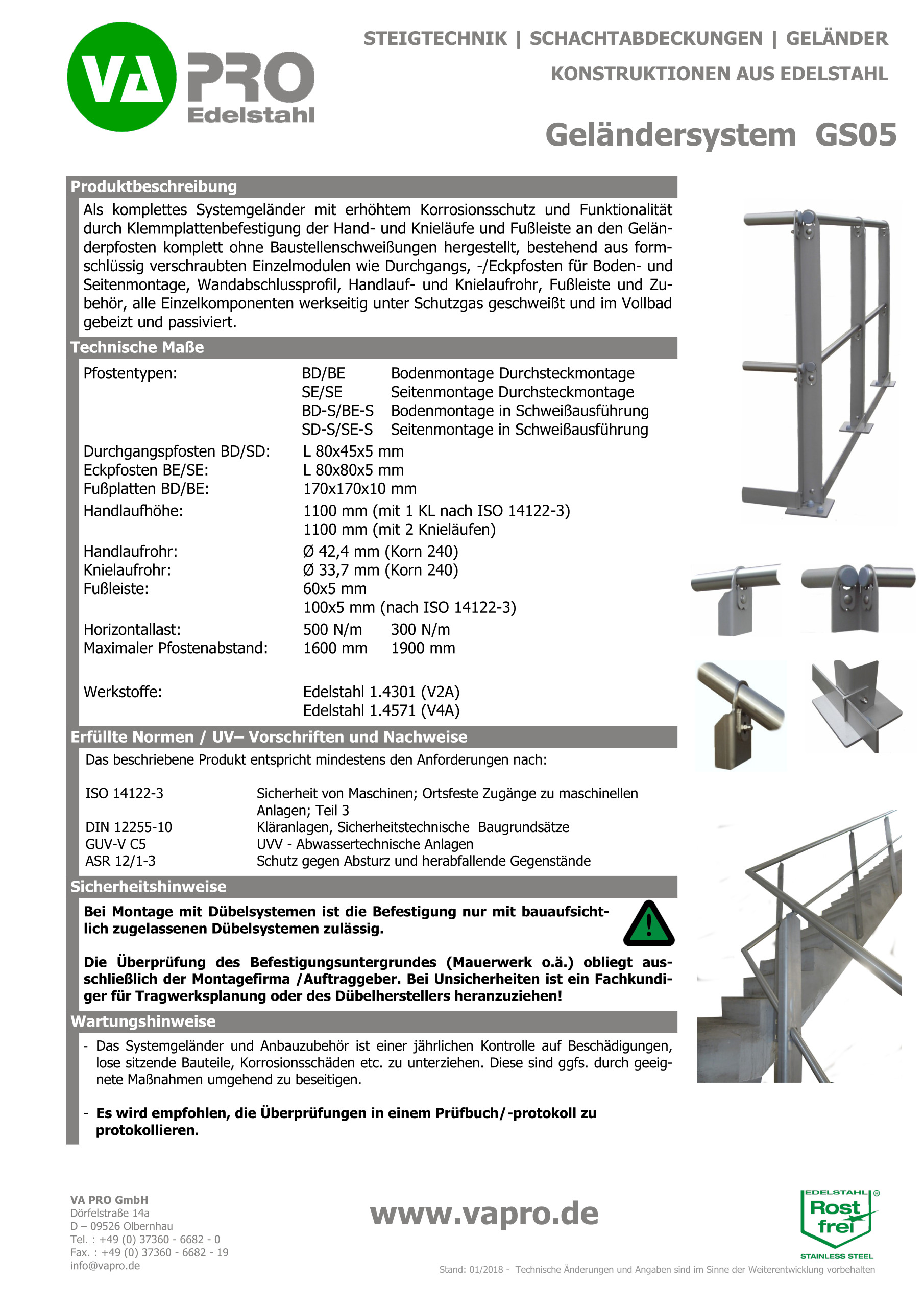

Datenblatt GS05

Zur PDF-Datei

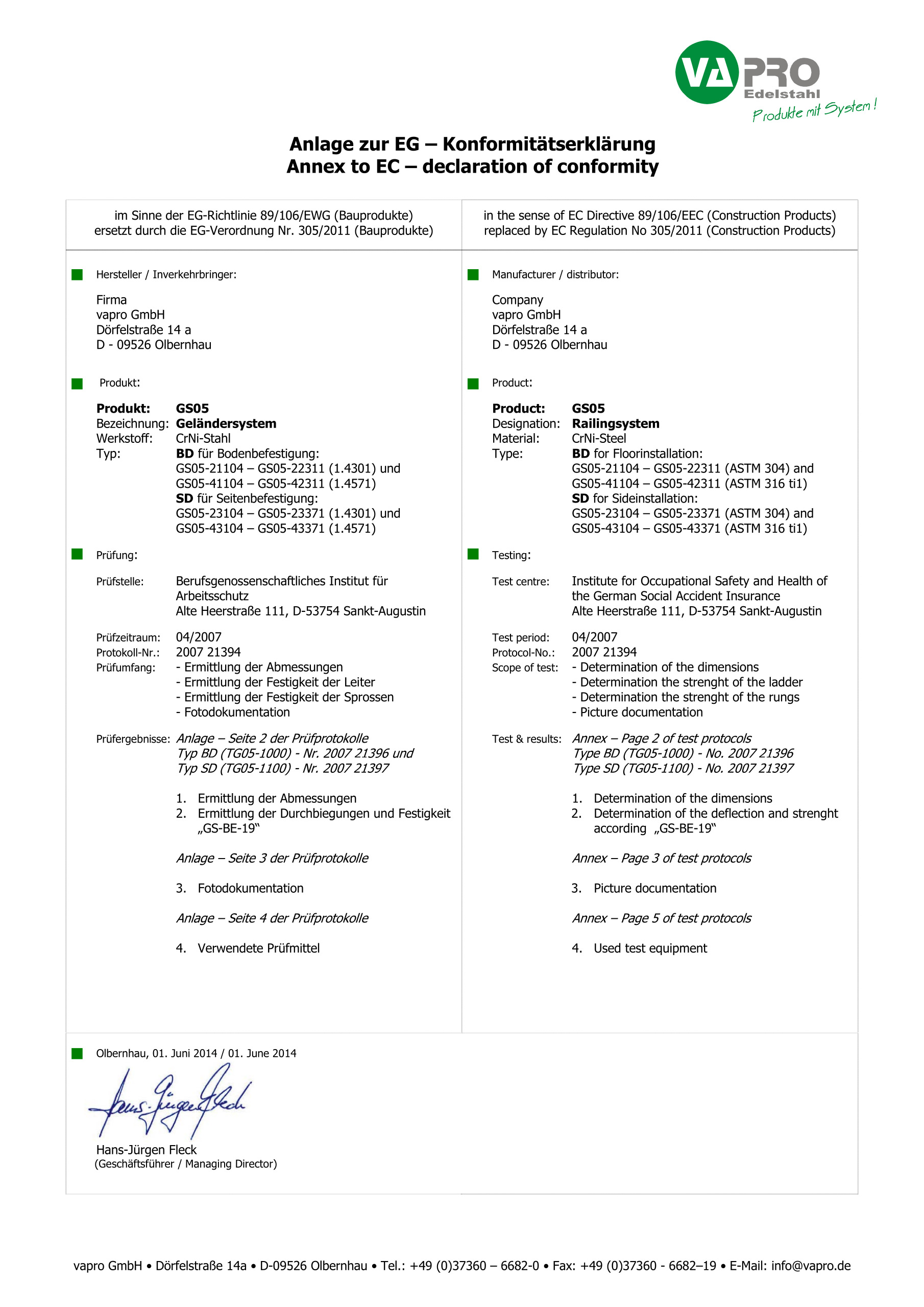

Konformitätserklärung

Zur PDF-Datei

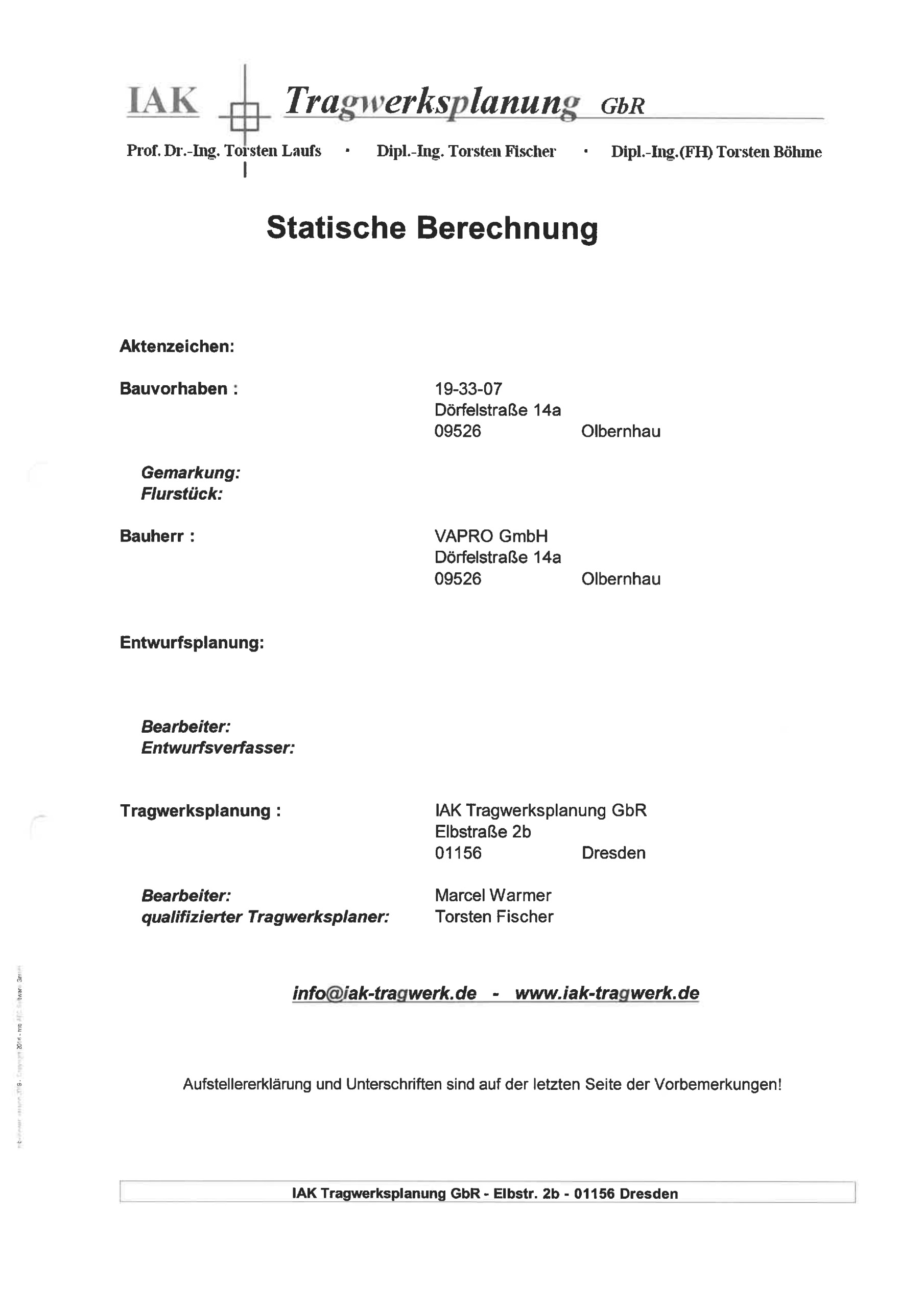

Prüffähige stat. Berechnung

Zur PDF-Datei

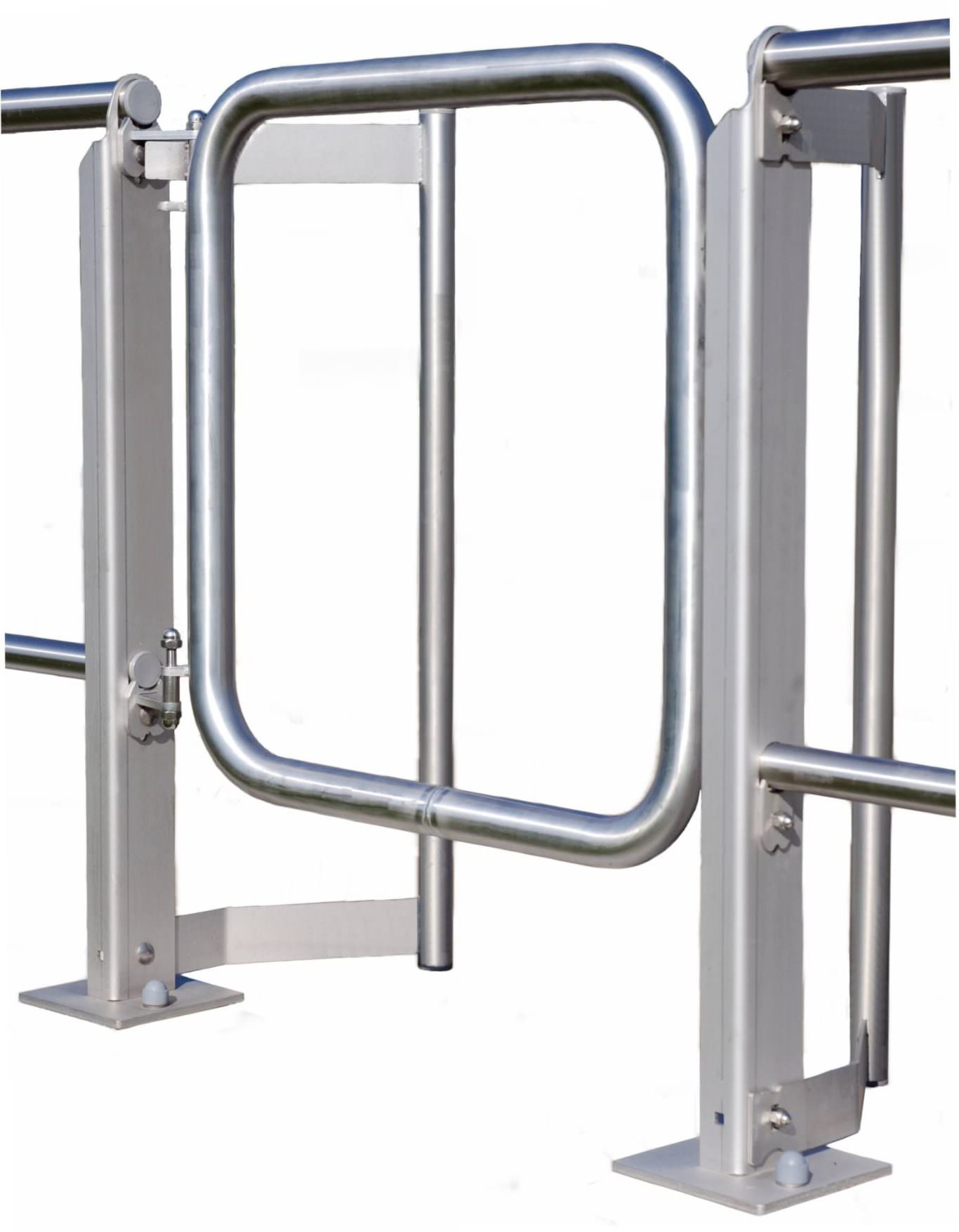

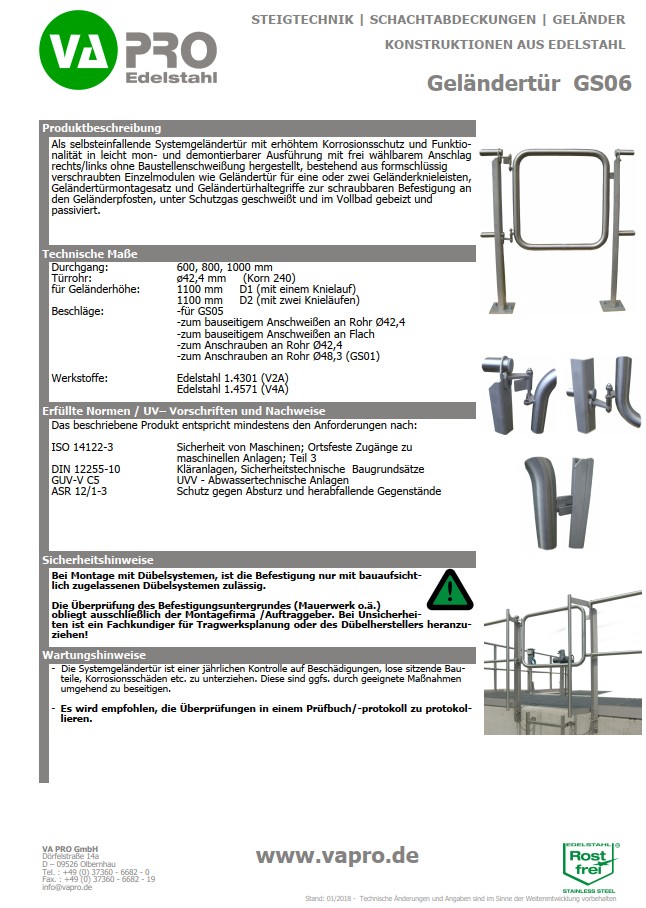

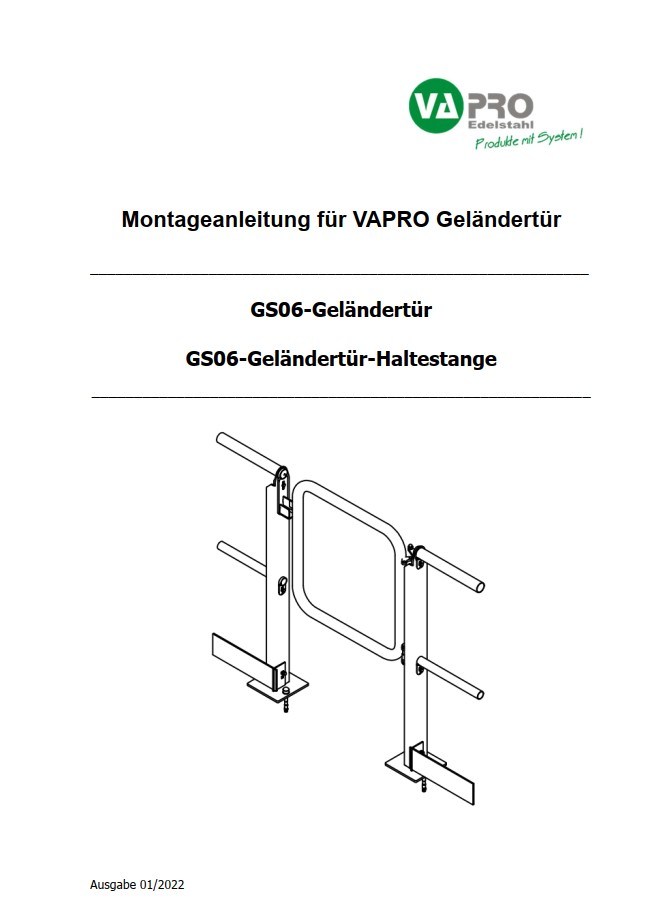

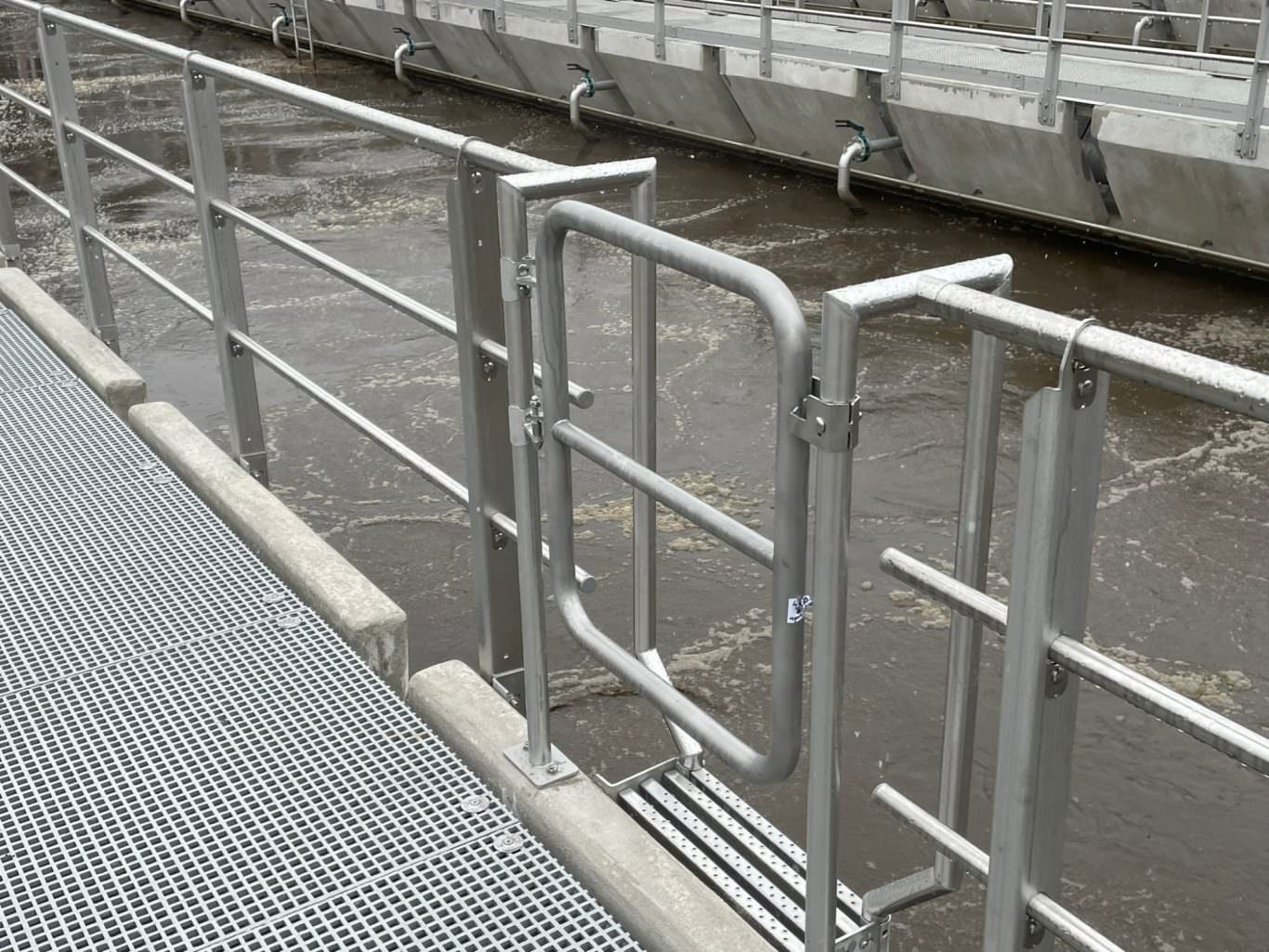

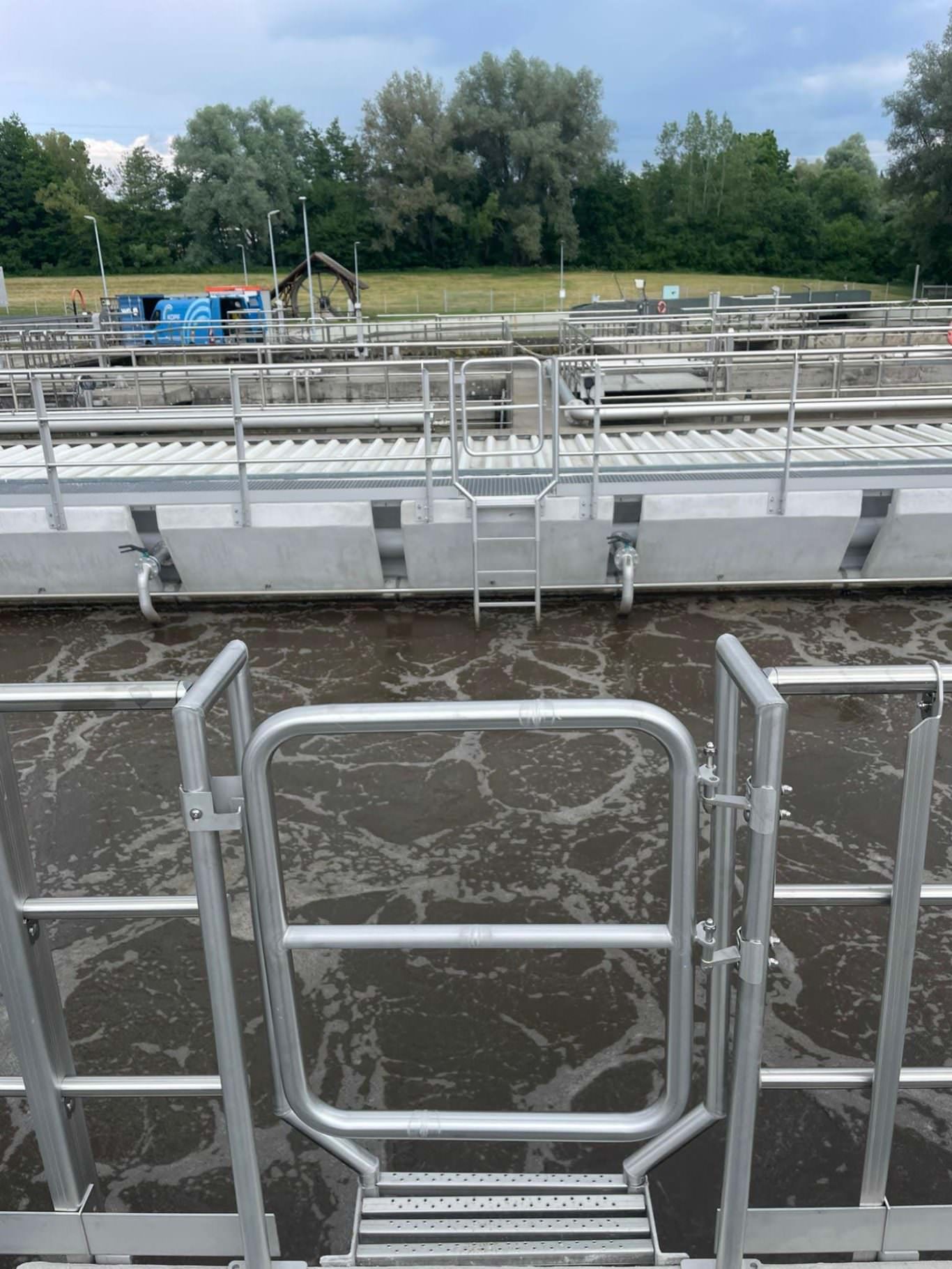

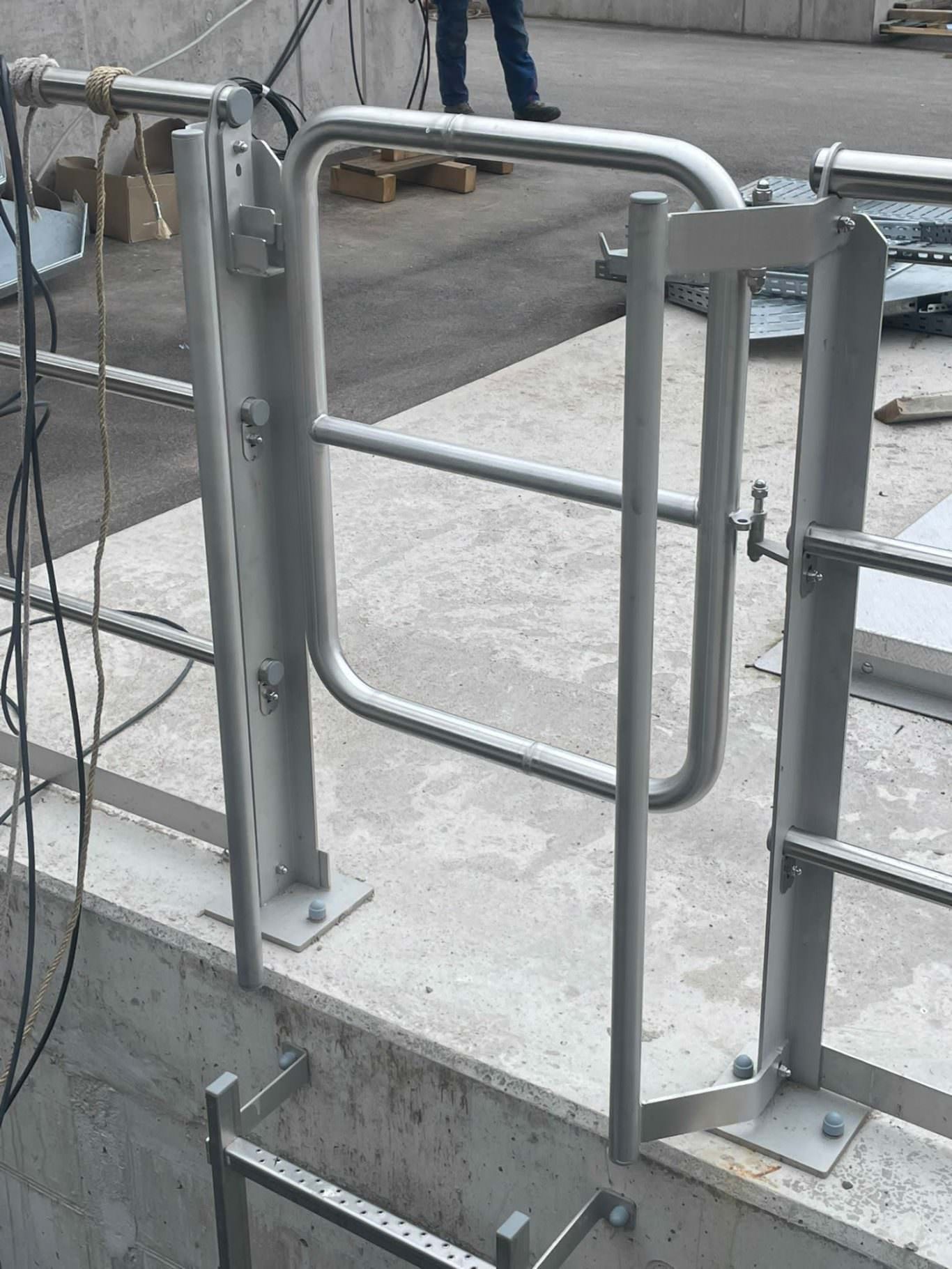

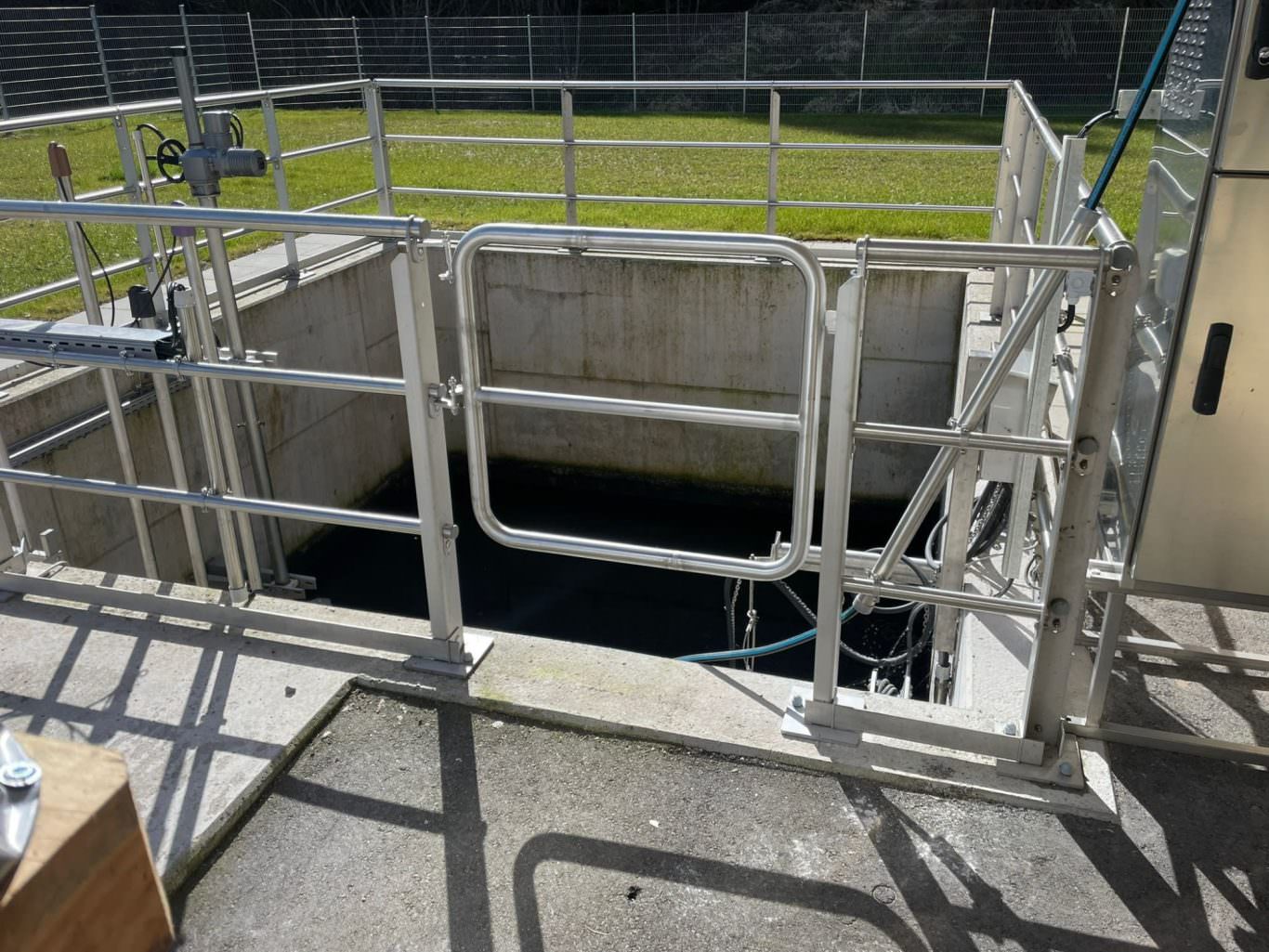

Geländertür GS06

Angewandte Normen & Vorschriften:

ISO 14122-3 Sicherheit von Maschinen; Ortsfeste Zugänge zu maschinellen Anlagen; Teil 3
DIN 12255-10 Kläranlagen, Sicherheitstechnische Baugrundsätze

Technische Daten
Durchgang	Türrohr	für Geländerhöhe	Anschluß für	Werkstoffe
600, 800, 1000 mm	Ø 42,4 mm (Korn 240)	1000 mm (mit einen Knielauf) 1100 mm (mit einer oder zwei Knieläufen)	GS01-Geländersystem GS05- Geländersystem Rundrohr Ø 42,4 mm zum anschrauben Rundrohr Ø 48,3 mm zum anschrauben zum selbstanschweißen an Rund zum selbstanscheißen an Flach	Edelstahl 1.4301 (V2A) Edelstahl 1.4571 (V4A)

Beschreibung

Als komplettes Systemgeländer mit erhöhtem Korrosionsschutz und Funktionalität durch Klemmplattenbefestigung der Hand- und Knieläufe und Fußleiste an den Geländepfosten komplett ohne Baustellenschweißungen hergestellt, bestehend aus formschlüssig verschraubten Einzelmodulen wie Durchgangs, -/Eckpfosten für Boden- und Seitenmontage, Wandabschlussprofil, Handlauf- und Knielaufrohr, Fußleiste und Zubehör, alle Einzelkomponenten werkseitig unter Schutzgas geschweißt und im Vollbad gebeizt und passiviert.

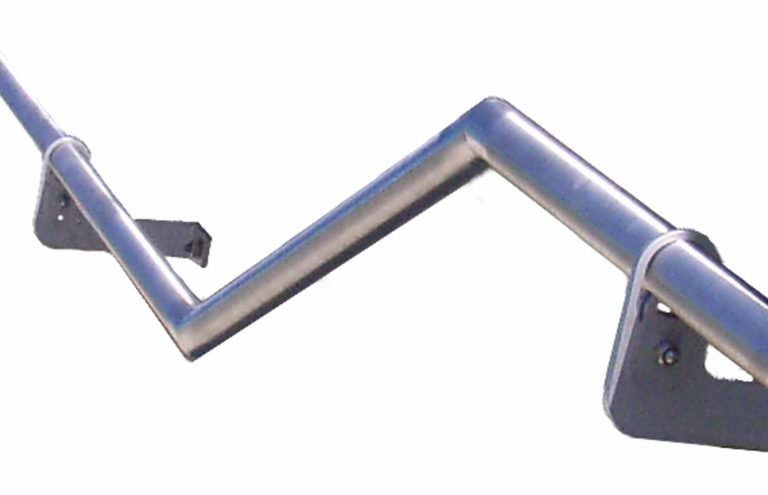

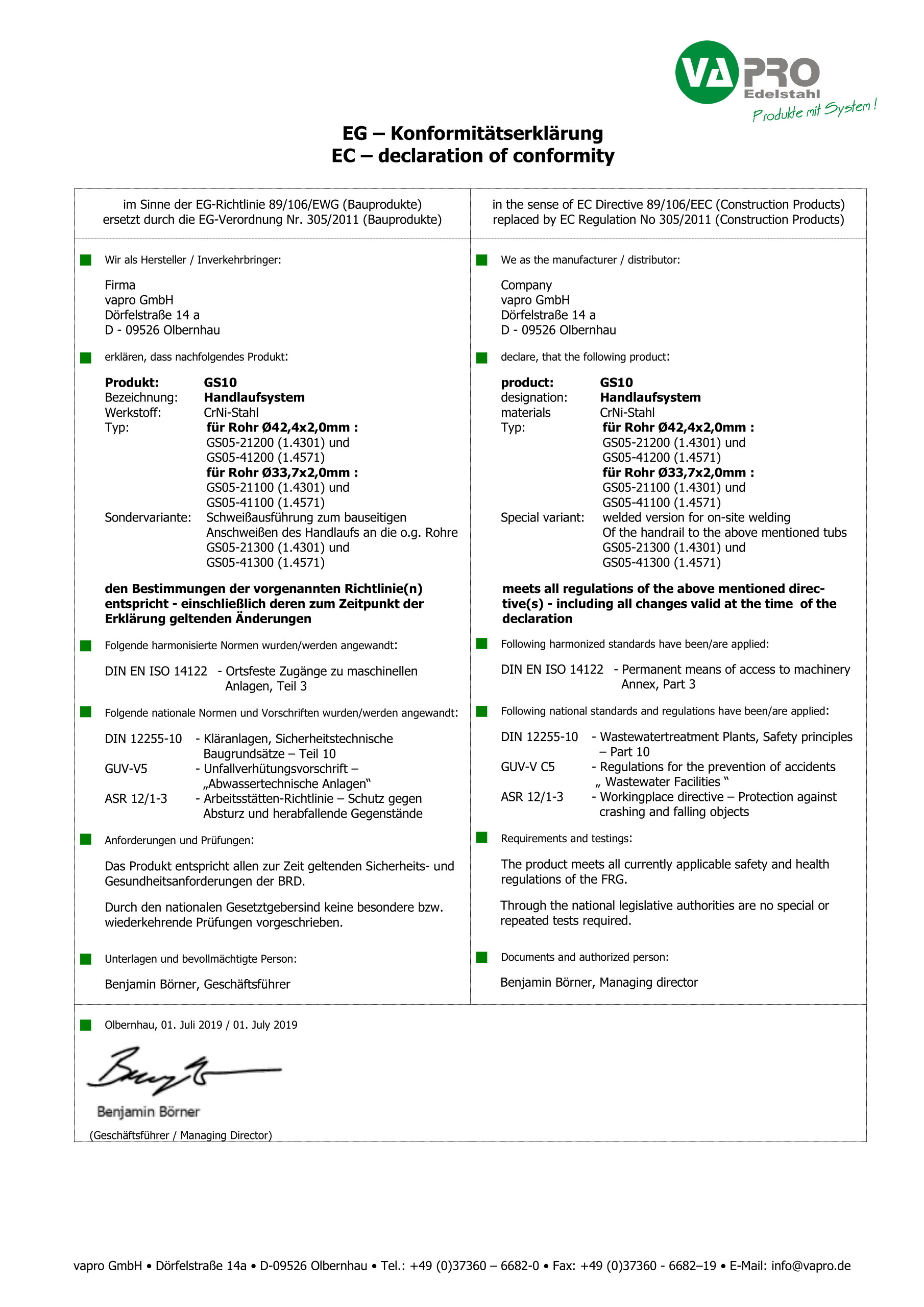

Handlauf GS10

Angewandte Normen & Vorschriften:

ISO 14122-3 Sicherheit von Maschinen; Ortsfeste Zugänge zu maschinellen Anlagen; Teil 3
DIN 12255-10 Kläranlagen, Sicherheitstechnische Baugrundsätze
GUV-V C5 UVV – Abwassertechnische Anlagen

Technische Daten
Handlaufrohr	Wandabstand	Halterabstand	Ausführungen	Werkstoffe
Ø 42,4 mm (Korn 240) Ø 33,7 mm (Korn 240)	120 mm	max. 2000 mm	ohne Baustellenschweißung mittels Klemmplättchen Schweißausführung Handlauf wird aufgesetzt und Vor Ort verschweißt	Edelstahl 1.4301 (V2A) Edelstahl 1.4571 (V4A)

Beschreibung

Als kompletter Systemhandlauf mit erhöhtem Korrosionsschutz und Funktionalität durch Klemmplattenbefestigung an den Handlaufhaltern, komplett ohne Baustellenschweißungen, bestehend aus formschlüssig verschraubten Einzelmodulen wie Handlaufhalter, Handlauf und Zubehör hergestellt, in Vollbad gebeizt und passiviert.
